ПРОТИВОУГОННАЯ СИСТЕМА - Цепь звукового сигнала


ОПИСАНИЕ

Когда противоугонная система переключается из состояния готовности в состояние срабатывания сигнализации, ЭБУ противоугонной системы передает сигнал, приводящий к включению звукового сигнала с интервалами 0,4 секунды.

СХЕМА СОЕДИНЕНИЙ

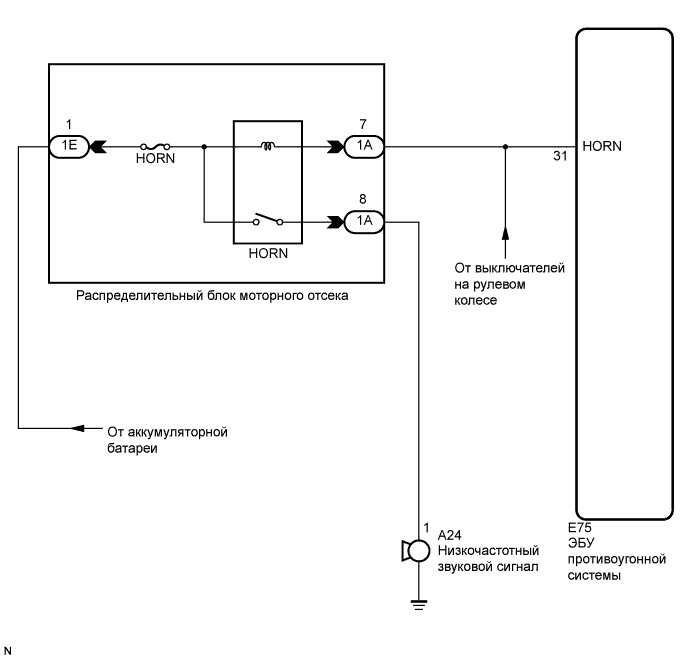

COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Устройства Противоугонной Системы.Противоугонная Система.Противоугонная Система Цепь Звукового Сигнала


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЗВУКОВЫЕ СИГНАЛЫ

  1. Нажмите кнопку звукового сигнала и проверьте, чтобы сигнал прозвучал.

    Результат:

    Результат
    		Следующий шаг
    Звуковой сигнал звучит
    		А
    Звуковой сигнал не звучит
    		B


B
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ЗВУКОВОГО СИГНАЛА" (Нажмите здесь)
А


2.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Включите главный выключатель портативного диагностического прибора.

  1. Выберите в списке Active Test указанный ниже параметр и проверьте работу звуковых сигналов.

    Противоугонная система (ЭБУ противоугонной системы)
    Информация на дисплее прибора
    		Испытываемое устройство
    		Диапазон регулирования
    		Замечание по диагностике
    Vehicle Horn
    		Звуковой сигнал автомобиля
    		ON (ВКЛ) / OFF (ВЫКЛ)
    		-
    OK:
    Звуковой сигнал автомобиля должным образом включается и выключается по командам с портативного диагностического прибора.


NG
Перейдите к шагу 3
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ПРОТИВОУГОННОЙ СИСТЕМЫ В СБОРЕ - РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА)


  1. Отсоедините разъем E75 ЭБУ противоугонной системы и разъем 1A распределительного блока моторного отсека.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Устройства Противоугонной Системы.Противоугонная Система.Противоугонная Система Цепь Звукового Сигнала

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E75-31 (HORN) - 1A-7
    		Всегда
    		Менее 1 Ом
    E75-31 (HORN) - масса
    		Всегда
    		10 кОм или более

    Результат:

    Результат
    		Следующий шаг
    OK (для моделей с кузовом типа "седан")
    		А
    OK (для моделей с кузовом типа "хэтчбэк")
    		B
    NG
    		C


B
ЗАМЕНИТЕ ЭБУ ПРОТИВОУГОННОЙ СИСТЕМЫ В СБОРЕ (для моделей с кузовом типа "хэтчбэк") (Нажмите здесь)

C
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
А

ЗАМЕНИТЕ ЭБУ ПРОТИВОУГОННОЙ СИСТЕМЫ В СБОРЕ (для моделей с кузовом типа "седан") (Нажмите здесь)
