Наружное Зеркало Заднего Вида (Для 3-Дверных Моделей С Кузовом Типа "Хэтчбэк") -- Установка |

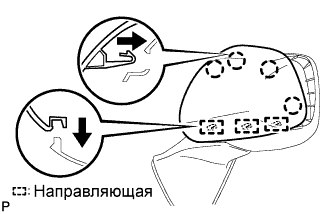

| 1. УСТАНОВИТЕ КРЫШКУ НАРУЖНОГО ЗЕРКАЛА |
Введите в зацепление 3 направляющие в нижней части крышки зеркала.
 |
Введите в зацепление 4 захвата в верхней части крышки зеркала и установите его.
После установки крышки наружного зеркала убедитесь в отсутствии зазоров между крышкой и корпусом зеркала.
- ПРИМЕЧАНИЕ:
- В случае наличия зазоров между крышкой и корпусом зеркала может появиться шум во время движения.

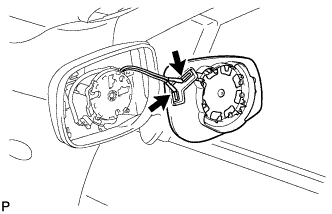

| 2. УСТАНОВИТЕ СТЕКЛО НАРУЖНОГО ЗЕРКАЛА (для моделей с обогревателем) |
Подсоедините разъемы и установите стекло наружного зеркала.
 |

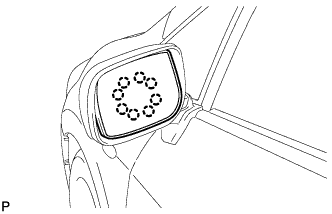

Закрепите 8 захватов в нижней части стекла наружного зеркала на наружном зеркале, как показано на рисунке.
 |
| 3. УСТАНОВИТЕ СТЕКЛО НАРУЖНОГО ЗЕРКАЛА (для моделей без обогревателя) |
Закрепите 8 захватов в нижней части стекла наружного зеркала на наружном зеркале, как показано на рисунке.
|
| 4. УСТАНОВИТЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА С КРЫШКОЙ В СБОРЕ |
Введите в зацепление захват и временно установите наружное зеркало заднего вида с крышкой в сборе.
 |
Вверните 3 болта.
- Момент затяжки:
- 5,5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}
Подсоедините разъем.
| 5. УСТАНОВИТЕ ЗАГЛУШКУ УСТАНОВОЧНОГО ОТВЕРСТИЯ НАРУЖНОГО ЗЕРКАЛА |
Введите в зацепление 3 захвата и направляющую и установите заглушку установочного отверстия наружного зеркала.
 |
| 6. УСТАНОВИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ |
Наложите на панель передней двери бутиловую ленту.
Проденьте трос дистанционного управления замком передней двери и внутренний трос замка задней двери через новую крышку технологического отверстия передней двери.
Закрепите крышку технологического отверстия передней двери, используя контрольные точки на панели передней двери.
- ПРИМЕЧАНИЕ:
- Надежно закрепите крышку технологического отверстия передней двери, не допуская образования складок и пузырьков воздуха.
 |
Подсоедините разъем.
| 7. УСТАНОВИТЕ ВНУТРЕННЮЮ РУЧКУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
Подсоедините трос дистанционного управления замком передней двери и внутренний трос замка передней двери к внутренней ручке передней двери.
 |
Введите в зацепление 2 захвата и установите внутреннюю ручку передней двери.
 |
| 8. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
Подсоедините все разъемы.
Закрепите панель облицовки передней двери с помощью 4 захватов на внутреннем уплотнителе стекла передней двери.
 |
Введите в зацепление 10 фиксаторов и установите панель облицовки передней двери на панель передней двери.
Заверните 3 винта.
 |
| 9. УСТАНОВИТЕ НАКЛАДКУ ВЕРХНЕГО ПОРУЧНЯ ДВЕРИ |
Введите в зацепление 4 захвата и установите крышку верхнего поручня двери.
 |
| 10. УСТАНОВИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ |
Введите в зацепление 3 захвата и установите держатель внутренней ручки передней двери.
 |
