Наружное Зеркало Заднего Вида (Для Моделей С Кузовом Типа Седан) Установка. Corolla ZZE150

Введите в зацепление 7 захватов, чтобы закрепить крышку наружного зеркала на наружном зеркале заднего вида в сборе.

ПРИМЕЧАНИЕ:

В случае наличия зазоров между крышкой и корпусом зеркала может появиться шум во время движения.

Подсоедините разъемы.

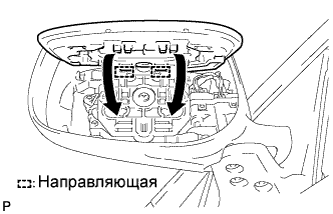

Закрепите 2 направляющих в верхней части стекла наружного зеркала на наружном зеркале.

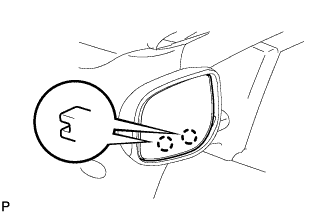

Закрепите 2 захвата в нижней части стекла наружного зеркала на наружном зеркале, как показано на рисунке.

Закрепите 2 направляющих в верхней части стекла наружного зеркала на наружном зеркале.

Закрепите 2 захвата в нижней части стекла наружного зеркала на наружном зеркале, как показано на рисунке.

Введите в зацепление захват и временно установите наружное зеркало заднего вида с крышкой в сборе.

Вверните 3 болта.

Момент затяжки:

9,0 Н*м{92 кгс*см, 80 фунт-сила-дюймов}

Введите в зацепление зажим и подсоедините разъем.

Введите в зацепление зажим и фиксатор и установите облицовку кронштейна нижней рамы передней двери.

Подсоедините разъем.

Введите в зацепление зажим и фиксатор и установите облицовку кронштейна нижней рамы передней двери.

Закрепите панель облицовки передней двери с помощью 5 захватов на внутреннем уплотнителе стекла передней двери.

Введите в зацепление 9 фиксаторов и установите панель облицовки передней двери на панель передней двери.

Вверните 2 винта.

Введите в зацепление захват и подсоедините крышку подлокотника двери.

Подсоедините разъем.

Введите в зацепление 2 фиксатора и 6 захватов и установите верхнюю опорную панель подлокотника передней двери.

Введите в зацепление 3 захвата и установите держатель внутренней ручки передней двери.
