СИСТЕМА ОПОВЕЩЕНИЯ О КЛЮЧЕ, ОСТАВЛЕННОМ В ЗАМКЕ ЗАЖИГАНИЯ - Цепь выключателя освещения дверного проема


ОПИСАНИЕ

Главный ЭБУ кузова (коммутационный блок приборной панели) определяет состояние выключателя освещения дверного проема (дверь со стороны водителя).

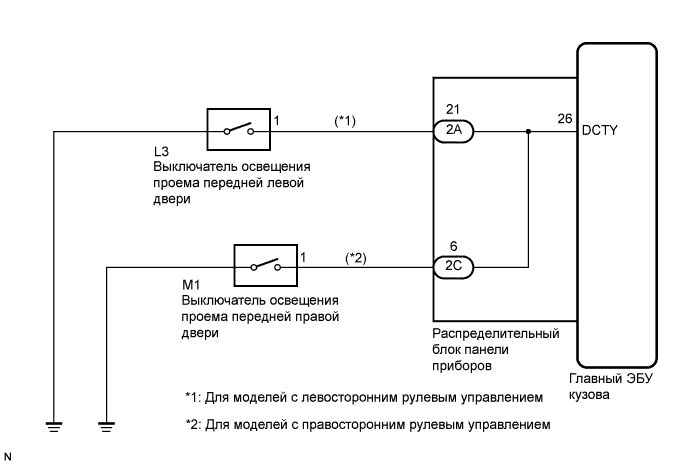

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Поверните замок зажигания в положение ON (ВКЛ) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).

  1. Выберите параметр D Door Courtesy SW из списка DATA LIST и считайте его значение с дисплея портативного диагностического прибора.

    BODY (КУЗОВ):
    Информация на дисплее прибора
    		Измеряемая величина/диапазон измерения
    		Нормальное состояние
    		Замечание по диагностике
    D Door Courtesy SW
    		Сигнал выключателя освещения дверного проема со стороны водителя / ON или OFF
    		ON (ВКЛ): Дверь со стороны водителя открыта
    OFF (ВЫКЛ): Дверь со стороны водителя закрыта
    		-
    OK:
    "ON (ВКЛ)" и "OFF (ВЫКЛ)" появятся на дисплее портативного диагностического прибора в зависимости от состояния двери водителя.


NG
Перейдите к шагу 2
OK

ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)

2.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

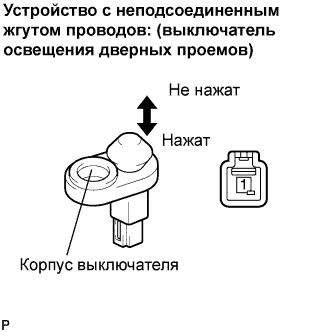

  1. Снимите выключатель освещения проема двери со стороны водителя (Нажмите здесь).

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    1 - корпус выключателя
    		Выключатель освещения проема двери нажат (дверь закрыта)
    		10 кОм или более
    Выключатель освещения проема двери не нажат (дверь открыта)
    		Менее 1 Ом


NG
ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (Нажмите здесь)
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ – ГЛАВНЫЙ ЭБУ КУЗОВА)

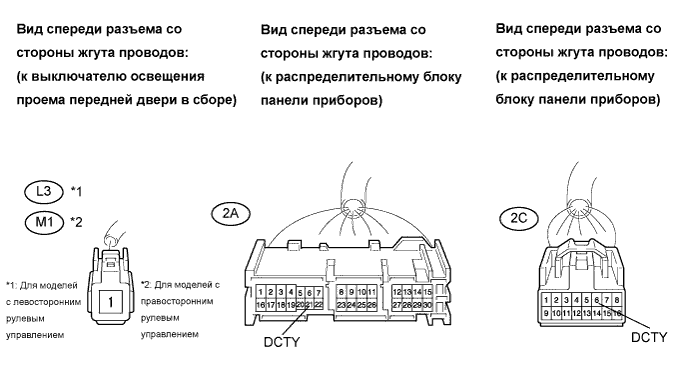

  1. Отсоедините разъемы 2A, 2C распределительного блока панели приборов.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Для моделей с левосторонним рулевым управлением
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L3-1 - 2A-21 (DCTY)
    		Всегда
    		Менее 1 Ом
    L3-1 - масса
    		10 кОм или более
    Для моделей с правосторонним рулевым управлением
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    M1-1 - 2C-6 (DCTY)
    		Всегда
    		Менее 1 Ом
    M1-1 - Масса на кузове
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)
