Выключатель Блокировки / Разблокировки Системы Посадки (Для Моделей С Кузовом Типа "Хэтчбэк") -- Снятие |
| 1. СНИМИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ (для 5-дверных моделей) |

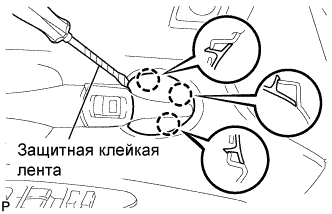

Отверткой с обернутым лентой концом освободите 3 захвата и снимите держатель внутренней ручки передней двери.
 |
| 2. СНИМИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей) |

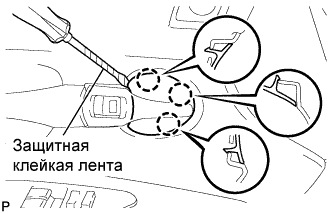

Отверткой с обернутым лентой концом освободите 3 захвата и снимите держатель внутренней ручки передней двери.
 |
| 3. СНИМИТЕ НАКЛАДКУ ВЕРХНЕГО ПОРУЧНЯ ДВЕРИ (для 5-дверных моделей) |

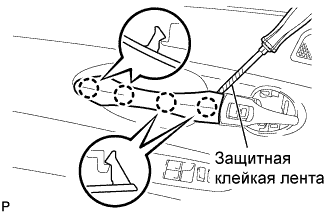

Отверткой с обернутым клейкой лентой концом освободите 4 захвата и снимите накладку верхнего поручня двери.
 |
| 4. СНИМИТЕ НАКЛАДКУ ВЕРХНЕГО ПОРУЧНЯ ДВЕРИ (для 3-дверных моделей) |

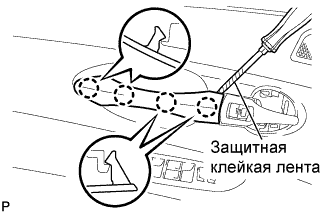

Отверткой с обернутым клейкой лентой концом освободите 4 захвата и снимите крышку верхнего поручня двери.
 |
| 5. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 5-дверных моделей) |

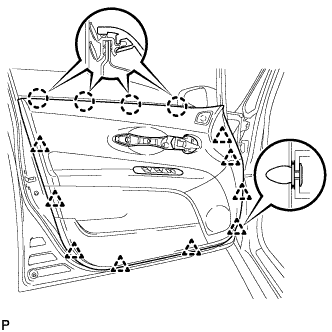

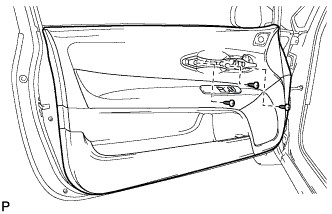

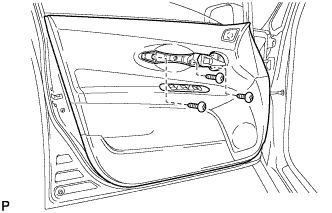

Выверните 3 винта.
 |

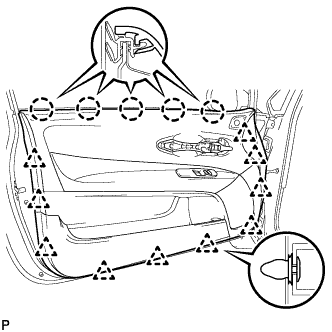

С помощью съемника фиксаторов освободите 9 фиксаторов.
 |
Расцепите 4 захвата и снимите панель облицовки передней двери в сборе с внутреннего уплотнителя стекла передней двери.

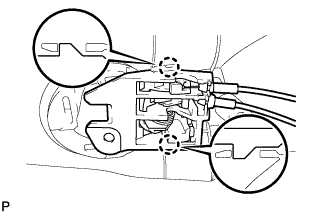

Освободите 2 захвата и отсоедините внутреннюю ручку передней двери.
 |
Отсоедините все разъемы.
| 6. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 3-дверных моделей) |
Выверните 3 винта.
 |
С помощью съемника фиксаторов освободите 10 фиксаторов.
 |
Расцепите 5 захвата и снимите панель облицовки передней двери в сборе с внутреннего уплотнителя стекла передней двери.
Освободите 2 захвата и отсоедините внутреннюю ручку передней двери.
|
Отсоедините все разъемы.
| 7. СНИМИТЕ ВНУТРЕННЮЮ РУЧКУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 5-дверных моделей) |

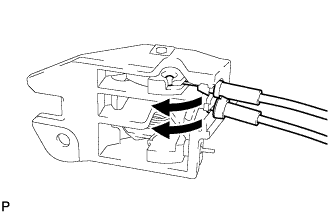

Отсоедините трос дистанционного управления замком передней двери и внутренний трос замка передней двери и снимите внутреннюю ручку передней двери.
 |
| 8. СНИМИТЕ ВНУТРЕННЮЮ РУЧКУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 3-дверных моделей) |
Отсоедините трос дистанционного управления замком передней двери и внутренний трос замка передней двери и снимите внутреннюю ручку передней двери.
|
| 9. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ (для 5-дверных моделей) |

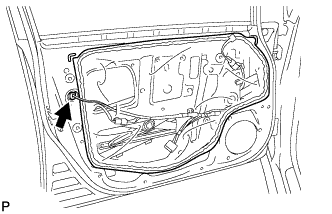

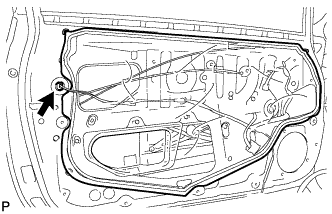

Отсоедините разъем.
 |
Снимите крышку технологического отверстия передней двери.
- УКАЗАНИЕ:
- Снимите с двери оставшуюся бутиловую ленту.
| 10. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей) |
Отсоедините разъем.
 |
Снимите крышку технологического отверстия передней двери.
- УКАЗАНИЕ:
- Снимите с двери оставшуюся бутиловую ленту.
| 11. СНИМИТЕ КРЫШКУ НАРУЖНОЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ (для 5-дверных моделей) |

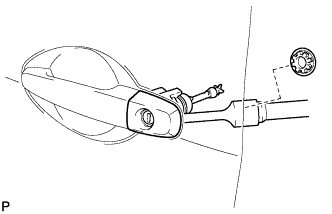

Удалите пробку отверстия.
 |

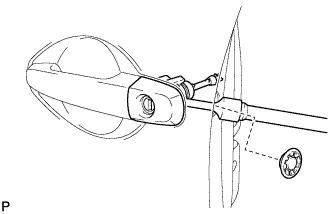

Ослабьте винт с помощью торцевого ключа "torx" (T30) и снимите крышку наружной ручки передней двери вместе с цилиндром замка двери.
- УКАЗАНИЕ:
- Винт невозможно вывернуть, поскольку он вмонтирован в раму наружной ручки передней двери в сборе.

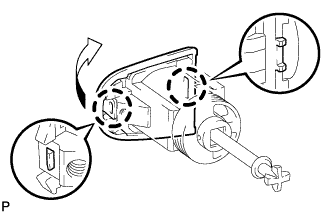

С помощью отвертки освободите 2 захвата и снимите крышку наружной ручки передней двери.
 |
| 12. СНИМИТЕ КРЫШКУ НАРУЖНОЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей) |
Удалите затычку отверстия.
 |
Ослабьте винт с помощью торцевого ключа "torx" (T30) и снимите крышку наружной ручки передней двери вместе с цилиндром замка двери.
- УКАЗАНИЕ:
- Винт невозможно вывернуть, поскольку он вмонтирован в раму наружной ручки передней двери в сборе.
С помощью отвертки освободите 2 захвата и снимите крышку наружной ручки передней двери.
|
| 13. СНИМИТЕ НАРУЖНУЮ РУЧКУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |

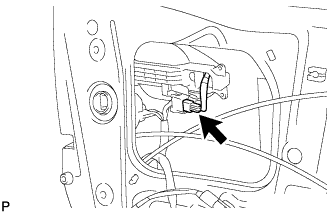

Отсоедините разъем.
 |

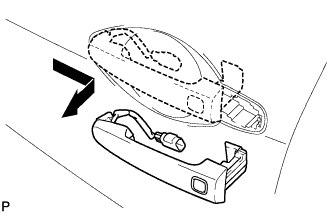

Снимите наружную ручку передней двери в сборе, как показано на рисунке.
 |
| 14. СНИМИТЕ НАРУЖНУЮ РУЧКУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 3-дверных моделей) |

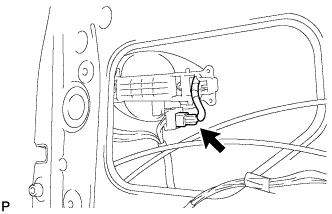

Отсоедините разъем.
 |
Снимите наружную ручку передней двери в сборе, как показано на рисунке.
|
