СНИМИТЕ ДЕРЖАТЕЛЬ ВЫКЛЮЧАТЕЛЯ (для моделей с электрическими стеклоподъемниками)
СНИМИТЕ ТРОС ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКОМ ЗАДНЕЙ ДВЕРИ В СБОРЕ
Замок Задней Двери (Для Моделей С Кузовом Типа "Хэтчбэк") -- Снятие |
| 1. СНИМИТЕ РУЧКУ СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ В СБОРЕ (для моделей без электрических стеклоподъемников) |

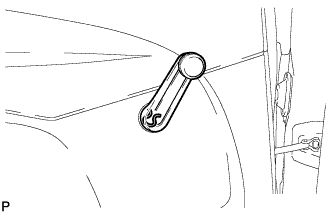

С помощью съемника фиксаторов снимите пружинное стопорное кольцо.
 |
Снимите ручку стеклоподъемника и пластину внутренней ручки стеклоподъемника задней двери.
| 2. СНИМИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ЗАДНЕЙ ДВЕРИ |

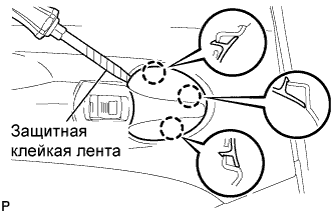

Отверткой с обернутым лентой концом освободите 3 захвата и снимите держатель внутренней ручки задней двери.
 |
| 3. СНИМИТЕ НАКЛАДКУ ВЕРХНЕГО ПОРУЧНЯ ДВЕРИ |

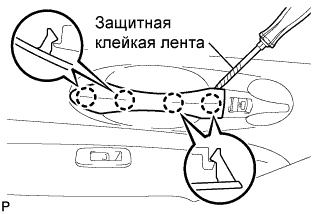

Отверткой с обернутым клейкой лентой концом освободите 4 захвата и снимите накладку верхнего поручня двери.
 |
| 4. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ЗАДНЕЙ ДВЕРИ |

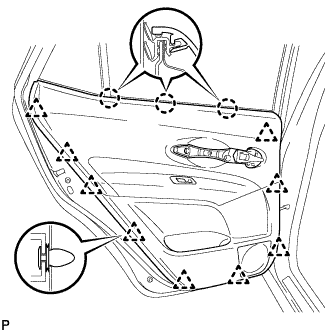

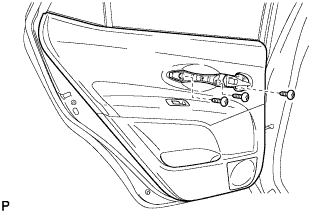

Выверните 3 винта.
 |
С помощью съемника фиксаторов освободите 9 фиксаторов.
 |
Расцепите 3 захвата и снимите панель облицовки задней двери в сборе с внутреннего уплотнителя стекла задней двери.
Освободите 2 захвата и отсоедините внутреннюю ручку задней двери.
 |
Отсоедините разъем.
| 5. СНИМИТЕ ВНУТРЕННЮЮ РУЧКУ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
Отсоедините трос дистанционного управления замком задней двери и внутренний трос замка задней двери и снимите внутреннюю ручку задней двери.
 |
| 6. СНИМИТЕ ДЕРЖАТЕЛЬ ВЫКЛЮЧАТЕЛЯ (для моделей с электрическими стеклоподъемниками) |

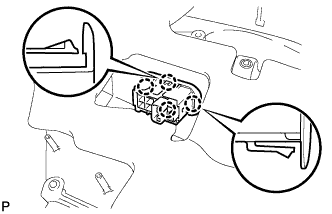

Освободите 4 захвата и снимите держатель выключателя.
 |
| 7. СНИМИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ЗАДНЕЙ ДВЕРИ |
Снимите внутренний уплотнитель стекла задней двери с панели задней двери.
 |
| 8. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЗАДНЕЙ ДВЕРИ |
Отсоедините разъем.
 |
Снимите крышку технологического отверстия задней двери.
- УКАЗАНИЕ:
- Снимите с двери оставшуюся ленту.
| 9. СНИМИТЕ УПЛОТНИТЕЛЬ ЗАДНЕЙ ДВЕРИ |

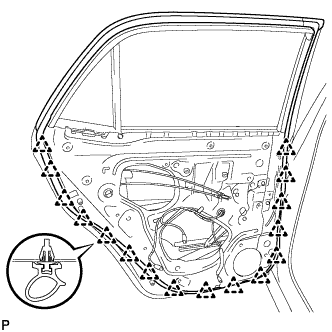

Освободите 16 фиксаторов с помощью съемника фиксаторов и снимите уплотнитель задней двери.
 |
| 10. СНИМИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ЗАДНЕЙ ДВЕРИ |

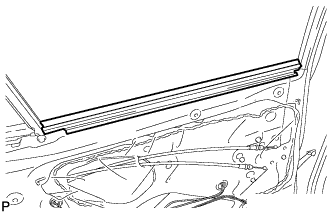

Снимите направляющую стекла задней двери.
 |
| 11. СНИМИТЕ ПОПЕРЕЧИНУ ОКНА ЗАДНЕЙ ДВЕРИ В СБОРЕ |

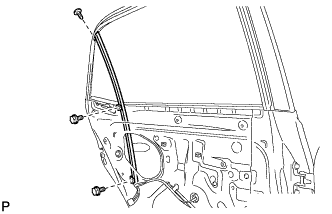

Выверните 2 болта и винт и снимите поперечину окна задней двери в сборе.
 |
| 12. СНИМИТЕ НЕОПУСКНОЕ СТЕКЛО ЗАДНЕЙ ДВЕРИ |

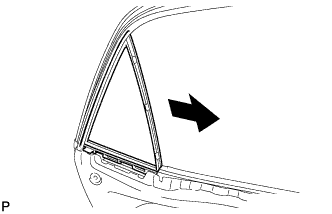

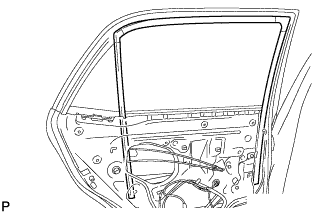

Снимите неопускное стекло и уплотнитель задней двери как единый узел, см. рисунок.
 |
Снимите неопускное стекло задней двери с уплотнителя неопускного стекла задней двери.
| 13. СНИМИТЕ СТЕКЛО ЗАДНЕЙ ДВЕРИ В СБОРЕ |

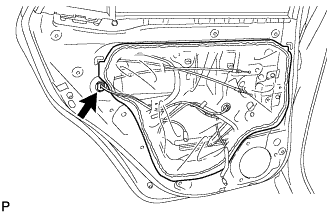

Снимите стекло задней двери в сборе со стеклоподъемника задней двери в сборе, как показано на рисунке.
- ПРИМЕЧАНИЕ:
- Старайтесь не повредить дверное стекло.
 |
| 14. СНИМИТЕ ЗАМОК ЗАДНЕЙ ДВЕРИ В СБОРЕ |

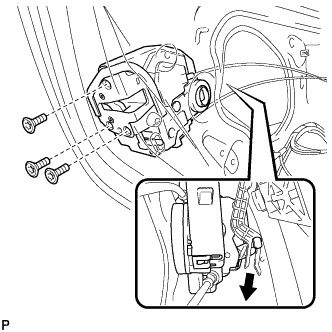

Выверните 3 винта с помощью торцевого ключа "TORX" (T30).
 |
Сдвиньте замок задней двери в сборе вниз и выведите пластину отпускания из рамы наружной ручки задней двери.
Снимите уплотнение жгута проводов замка двери с замка задней двери в сборе.

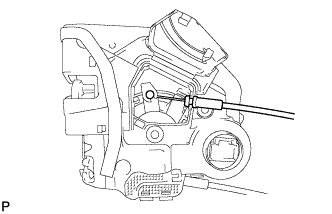

| 15. СНИМИТЕ ТРОС ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКОМ ЗАДНЕЙ ДВЕРИ В СБОРЕ |

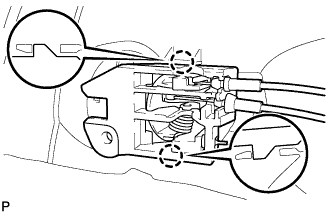

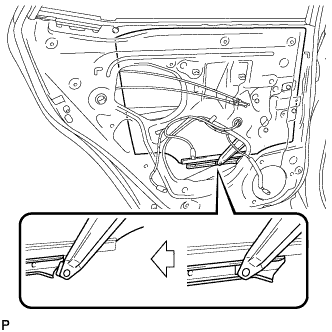

При помощи отвертки освободите захват.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
 |
Снимите трос дистанционного управления замком задней двери в сборе.
 |
| 16. СНИМИТЕ ВНУТРЕННИЙ ТРОС ЗАМКА ЗАДНЕЙ ДВЕРИ В СБОРЕ |

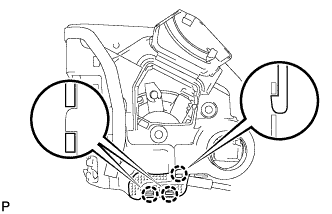

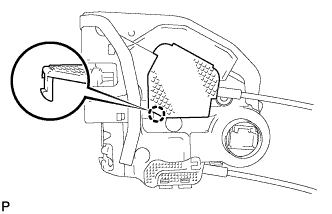

При помощи отвертки освободите 3 захвата.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
 |
