Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Дверной Замок. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Выключатель Системы Блокировки Дверей (Для Моделей С Кузовом Типа "Седан") -- Проверка |

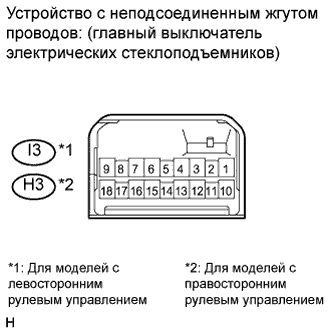

| 1. ПРОВЕРЬТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
- Для моделей с левосторонним рулевым управлением:
Контакты для подключения диагностического прибора Режим Заданные условия 1 - 2(*1)
7 - 3(*2)Заблокировано Менее 1 Ом 1 - 2(*1)
1 - 9(*1)
7 - 3(*2)
7 - 9(*2)OFF (ВЫКЛ) (не нажат) 10 кОм или более 1 - 9(*1)
7 - 9(*2)Разблокировано Менее 1 Ом - Для моделей с правосторонним рулевым управлением:
Контакты для подключения диагностического прибора Режим Заданные условия 9 - 2(*1)
7 - 1(*2)Заблокировано Менее 1 Ом 9 - 2(*1)
9 - 8(*1)
7 - 1(*2)
7 - 3(*2)OFF (ВЫКЛ) (не нажат) 10 кОм или более 9 - 8(*1)
7 - 3(*2)Разблокировано Менее 1 Ом
- УКАЗАНИЕ:
- *1: Для моделей с электрическими стеклоподъемниками всех дверей
- *2: Для моделей с электрическими стеклоподъемниками только передних дверей
 |
