Генератор (Для Моделей С Силой Тока 90 A) Повторная Сборка. Corolla Auris

Двигатель. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Система Зарядки 1Zr-Fe. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УСТАНОВИТЕ ШКИВ МУФТЫ ГЕНЕРАТОРА

Генератор (Для Моделей С Силой Тока 90 A) -- Повторная Сборка



1. УСТАНОВИТЕ ШКИВ МУФТЫ ГЕНЕРАТОРА

  1. Закрепите генератор в тисках.

    ПРИМЕЧАНИЕ:
    Действуйте осторожно, чтобы не повредить генератор.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Зарядки 1Zr-Fe.Система Зарядки.Генератор (Для Моделей С Силой Тока 90 A) Повторная Сборка

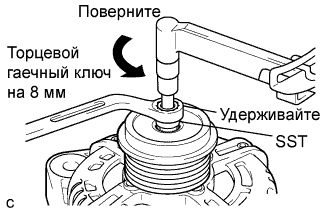

  1. Установите SST и торцевой гаечный ключ на 8 мм, как показано на рисунке.

    SST
    09820-30010


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Зарядки 1Zr-Fe.Система Зарядки.Генератор (Для Моделей С Силой Тока 90 A) Повторная Сборка

  1. Удерживая SST на месте, поверните торцевой гаечный ключ на 8 мм против часовой стрелки и установите шкив муфты.

    Момент затяжки:
    80 Н*м{816 кгс*см, 59 фунт-сила-футов}

  1. Установите новую крышку шкива муфты на шкив муфты.
