СНИМИТЕ ЗАДНИЙ СПОЙЛЕР В СБОРЕ (для моделей с задним спойлером)
СНИМИТЕ ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей без системы посадки и запуска)
СНИМИТЕ ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с системой посадки и запуска)
СНИМИТЕ ЦИЛИНДР ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей без системы посадки и запуска)
СНИМИТЕ ЦИЛИНДР ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с системой посадки и запуска)
СНИМИТЕ ВЫКЛЮЧАТЕЛЬ ОТКРЫВАНИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ
Дверь Багажника -- Разборка |
| 1. СНИМИТЕ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
Освободите 9 захватов и снимите облицовку двери багажного отделения.
 |
| 2. СНИМИТЕ ЗАДНИЙ СПОЙЛЕР В СБОРЕ (для моделей с задним спойлером) |

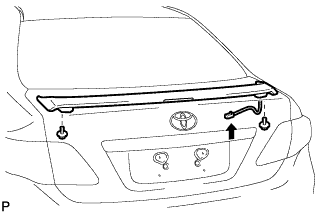

Отсоедините разъем.
 |
Выверните 2 болта.

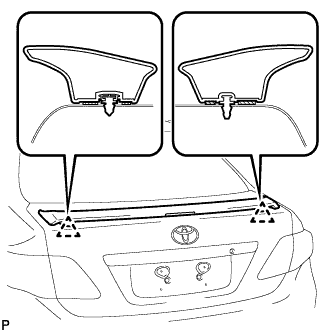

Освободите 2 фиксатора и снимите задний спойлер в сборе.
 |
| 3. СНИМИТЕ ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей без системы посадки и запуска) |
Отсоедините штырь, как показано на рисунке.
 |
Поднимите крышку замка двери багажного отделения, как показано на рисунке.
 |
Отсоедините трос управления замком двери багажного отделения.
 |
Верните крышку замка двери багажного отделения в первоначальное положение.
Отсоедините разъем.
 |

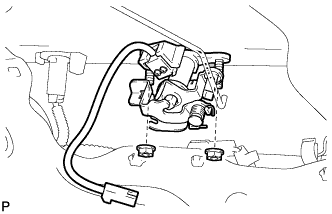

Выверните 2 болта и снимите замок двери багажного отделения в сборе.
| 4. СНИМИТЕ ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с системой посадки и запуска) |

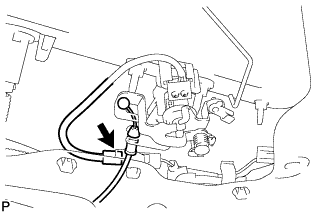

Отсоедините штырь, как показано на рисунке.
 |
Отсоедините разъем.
 |
Выверните 2 болта и снимите замок двери багажного отделения в сборе.
| 5. СНИМИТЕ ЦИЛИНДР ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей без системы посадки и запуска) |

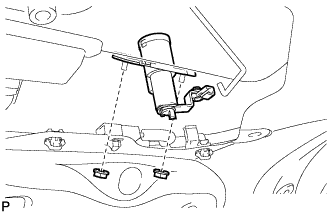

Отверните 2 гайки и снимите цилиндр замка двери багажного отделения в сборе.
 |
| 6. СНИМИТЕ ЦИЛИНДР ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с системой посадки и запуска) |
Отсоедините трос управления замком двери багажного отделения.
 |
Отверните 2 гайки и снимите цилиндр замка двери багажного отделения в сборе.
 |
| 7. СНИМИТЕ ЛЕВУЮ БОКОВУЮ КРЫШКУ БАГАЖНОГО ОТДЕЛЕНИЯ |

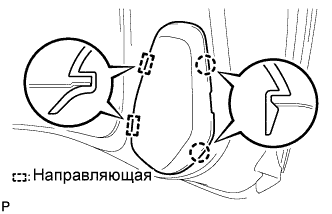

Освободите 2 захвата.
 |
Отсоедините 2 направляющие и снимите боковую крышку багажного отделения.
| 8. СНИМИТЕ ПРАВУЮ БОКОВУЮ КРЫШКУ БАГАЖНОГО ОТДЕЛЕНИЯ |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
| 9. СНИМИТЕ ЗАДНИЙ ЛЕВЫЙ ФОНАРЬ В СБОРЕ |

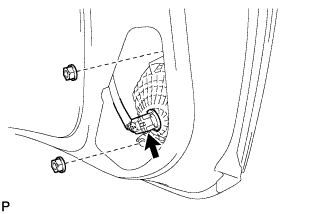

Отсоедините разъем и отверните 2 гайки.
 |
Расцепите фиксатор и снимите задний фонарь в сборе.
 |
| 10. СНИМИТЕ ЗАДНИЙ ПРАВЫЙ ФОНАРЬ В СБОРЕ |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
| 11. СНИМИТЕ НАРУЖНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
Отсоедините разъем. (для моделей с системой посадки и запуска)
Отверните 6 гаек.
 |
Освободите фиксатор и снимите накладку двери багажного отделения в сборе.
 |
| 12. СНИМИТЕ ВЫКЛЮЧАТЕЛЬ ОТКРЫВАНИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ |
Выверните 2 винта и снимите выключатель механизма открывания двери багажного отделения в сборе.
 |
| 13. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА В СБОРЕ |
Отсоедините разъем.
Освободите 2 захвата и снимите лампу освещения номерного знака в сборе.
 |
