Турбонагнетатель Снятие. Corolla Auris

Двигатель. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Система Впуска 1Nd-Tv. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

  2. REMOVE NO. 1 ENGINE COVER

  3. REMOVE AIR CLEANER CAP SUB-ASSEMBLY WITH HOSE

  4. DRAIN ENGINE OIL

  5. REMOVE EXHAUST FRONT PIPE ASSEMBLY

  6. REMOVE FRONT WIPER ARM HEAD CAP

  7. REMOVE WINDSHIELD WIPER ARM AND BLADE ASSEMBLY LH

  8. REMOVE WINDSHIELD WIPER ARM AND BLADE ASSEMBLY RH

  9. REMOVE HOOD TO COWL TOP SEAL

  10. REMOVE COWL TOP VENTILATOR LOUVER RH (for Sedan)

  11. REMOVE COWL TOP VENTILATOR LOUVER RH (for Hatchback)

  12. REMOVE COWL TOP VENTILATOR LOUVER LH (for Sedan)

  13. REMOVE COWL TOP VENTILATOR LOUVER LH (for Hatchback)

  14. REMOVE WINDSHIELD WIPER MOTOR AND LINK (for Sedan)

  15. REMOVE WINDSHIELD WIPER MOTOR AND LINK (for Hatchback)

  16. REMOVE COWL TOP PANEL OUTER (for Sedan)

  17. REMOVE COWL TOP PANEL OUTER (for Hatchback)

  18. REMOVE NO. 1 TURBO INSULATOR

  19. REMOVE EXHAUST MANIFOLD CONVERTER SUB-ASSEMBLY

  20. REMOVE TURBO OIL INLET PIPE

  21. REMOVE NO. 1 AIR HOSE

  22. REMOVE TURBOCHARGER SUB-ASSEMBLY

  23. REMOVE TURBO OIL OUTLET PIPE

Турбонагнетатель -- Снятие



1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL


2. REMOVE NO. 1 ENGINE COVER


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

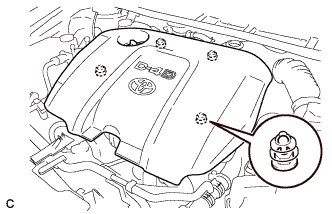

  1. Disengage the 4 pins and remove No. 1 engine cover sub-assembly.



3. REMOVE AIR CLEANER CAP SUB-ASSEMBLY WITH HOSE


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Disconnect the mass air flow meter connector.

  1. Disconnect the No. 2 ventilation hose.

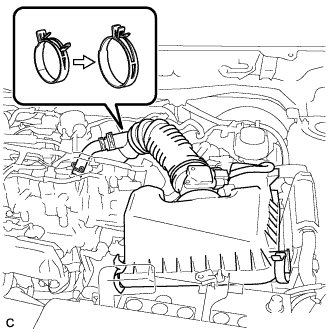

  1. Disconnect the 2 clamps and band, and remove the air cleaner cap sub-assembly.



4. DRAIN ENGINE OIL

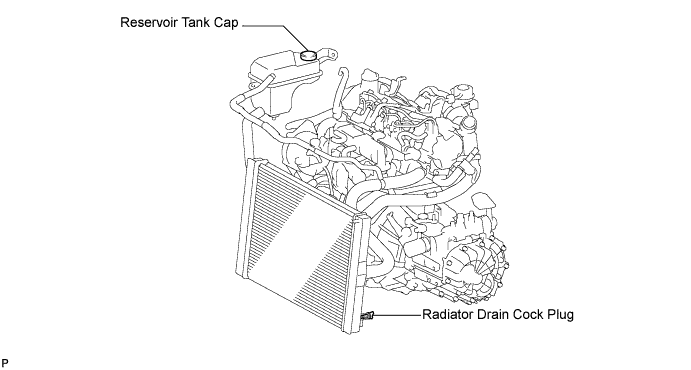

  1. Loosen the radiator drain cock plug.

    УКАЗАНИЕ:
    Collect the coolant in a container and dispose of it according to the regulations in your area.

  1. Remove the radiator reservoir cap.

    ПРЕДОСТЕРЕЖЕНИЕ:
    Do not remove the radiator reservoir cap while the engine and radiator are still hot.
    Pressurized, hot engine coolant and steam may be released and cause serious burns.


  1. Loosen the cylinder block drain cock plug.

    УКАЗАНИЕ:
    The plug is on the backside of the generator on the exhaust manifold side.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Впуска 1Nd-Tv.Система Впуска.Турбонагнетатель Снятие



5. REMOVE EXHAUST FRONT PIPE ASSEMBLY


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 2 bolts and 2 compression springs.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 2 bolts and 2 compression springs.

  1. Remove the exhaust pipe supports, then remove the front exhaust pipe assembly.



6. REMOVE FRONT WIPER ARM HEAD CAP


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите 2 крышки рычага стеклоочистителя ветрового стекла.



7. REMOVE WINDSHIELD WIPER ARM AND BLADE ASSEMBLY LH


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отверните гайку и снимите рычаг левого переднего стеклоочистителя со щеткой в сборе.



8. REMOVE WINDSHIELD WIPER ARM AND BLADE ASSEMBLY RH


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отверните гайку и снимите рычаг правого переднего стеклоочистителя со щеткой в сборе.



9. REMOVE HOOD TO COWL TOP SEAL


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 7 фиксаторов и снимите верхнее уплотнение между капотом и кожухом.



10. REMOVE COWL TOP VENTILATOR LOUVER RH (for Sedan)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

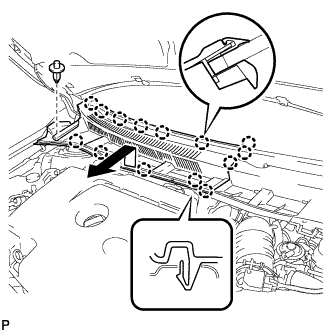

  1. Освободите 14 захватов и зажим и снимите правую вентиляционную решетку в верхней части кожуха.



11. REMOVE COWL TOP VENTILATOR LOUVER RH (for Hatchback)


  1. Освободите 11 захватов и зажим и снимите правую вентиляционную решетку в верхней части кожуха.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Впуска 1Nd-Tv.Система Впуска.Турбонагнетатель Снятие



12. REMOVE COWL TOP VENTILATOR LOUVER LH (for Sedan)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

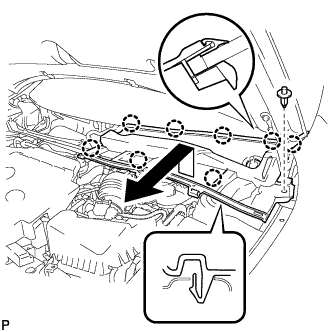

  1. Освободите 8 захватов и зажим и снимите левую вентиляционную решетку в верхней части кожуха.



13. REMOVE COWL TOP VENTILATOR LOUVER LH (for Hatchback)


  1. Освободите 6 захватов и зажим и снимите левую вентиляционную решетку в верхней части кожуха.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Впуска 1Nd-Tv.Система Впуска.Турбонагнетатель Снятие



14. REMOVE WINDSHIELD WIPER MOTOR AND LINK (for Sedan)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините разъем.

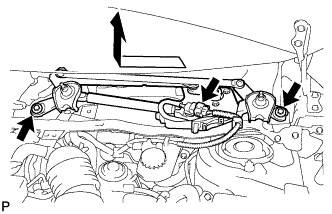

  1. Выверните 2 болта и снимите электродвигатель стеклоочистителя ветрового стекла с тягой в сборе.



15. REMOVE WINDSHIELD WIPER MOTOR AND LINK (for Hatchback)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините разъем.

  1. Выверните 2 болта и снимите электродвигатель стеклоочистителя ветрового стекла с тягой в сборе.



16. REMOVE COWL TOP PANEL OUTER (for Sedan)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

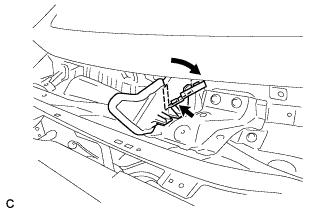

  1. Освободите зажим и отогните правую водозащитную пластину, как показано на рисунке.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Расцепите зажим.

  1. Выверните 10 болтов и снимите наружную верхнюю панель кожуха.



17. REMOVE COWL TOP PANEL OUTER (for Hatchback)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините зажимы и отогните правую водозащитную пластину и брызгозащитное уплотнение воздуховода отопителя № 1, как показано на рисунке.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 8 болтов и снимите наружную верхнюю панель кожуха.



18. REMOVE NO. 1 TURBO INSULATOR


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 3 bolts and No. 1 turbo insulator.

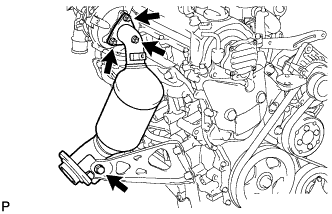

19. REMOVE EXHAUST MANIFOLD CONVERTER SUB-ASSEMBLY


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the bolt, and separate the manifold support bracket.

  1. Remove the 3 nuts and exhaust manifold converter.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the gasket from the turbocharger.



20. REMOVE TURBO OIL INLET PIPE


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the wire harness clamp.

  1. Remove the bolt.

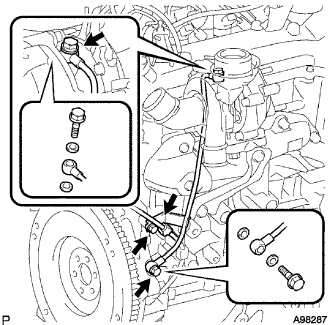

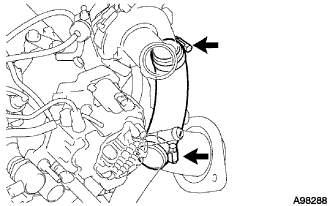

  1. Remove the 2 union bolts, oil inlet pipe and 4 gaskets.



21. REMOVE NO. 1 AIR HOSE


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Loosen the 2 hose clamp bolts and remove intercooler No. 1 air hose.



22. REMOVE TURBOCHARGER SUB-ASSEMBLY


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 2 nuts.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

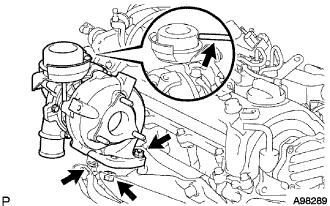

  1. Disconnect the vacuum hose from the turbocharger.

  1. Remove the 3 nuts and turbocharger.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

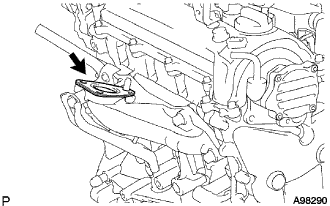

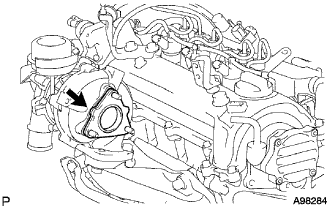

  1. Remove the gasket from the exhaust manifold.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

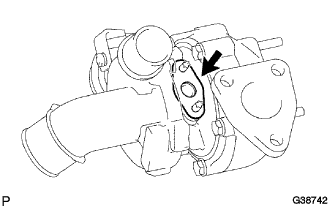

  1. Remove the gasket from the turbocharger.



23. REMOVE TURBO OIL OUTLET PIPE


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

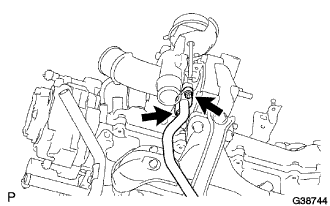

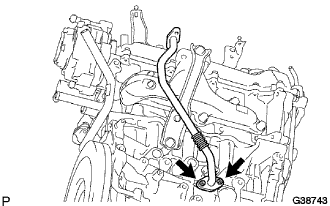

  1. Remove the 2 nuts and turbo oil outlet pipe.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

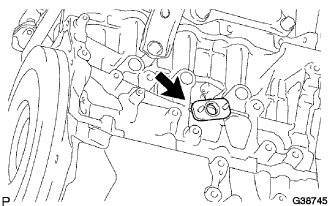

  1. Remove the gasket from the cylinder block.
