СИСТЕМА КОНДИЦИОНИРОВАНИЯ (для автоматического кондиционера) - Цепь шины передачи данных LIN |
ОПИСАНИЕ
Панель управления системы кондиционирования и блок управления системой кондиционирования обмениваются сигналами управления переключателей и пр. через контакты LIN1.

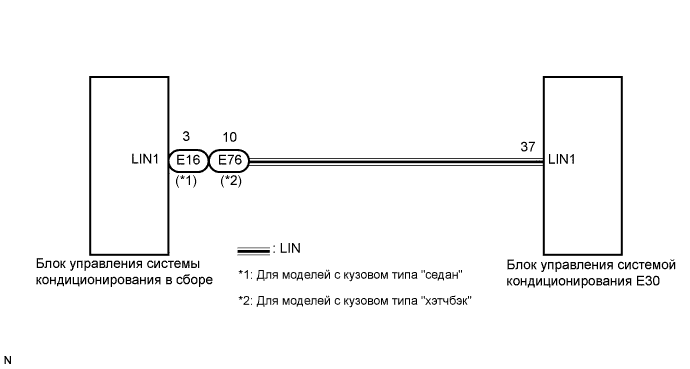

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ – БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ) |
Отсоедините разъем от панели управления системы кондиционирования в сборе.
Отсоедините разъем от блока управления системой кондиционирования.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
- Для моделей с кузовом типа "седан":

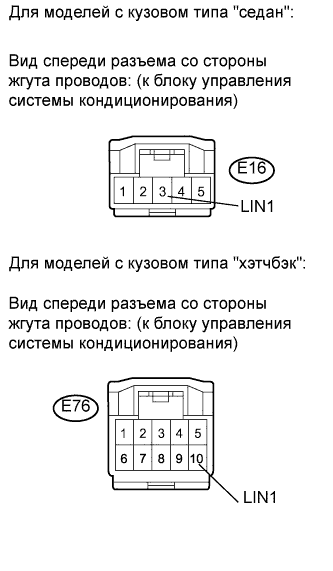

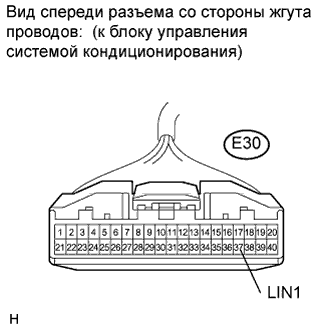

Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
E30-37 (LIN1) - E16-3 (LIN1)
| Всегда
| Менее 1 Ом
|
E30-37 (LIN1) - масса
| Всегда
| 10 кОм или более
|
- Для моделей с кузовом типа "хэтчбэк":
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
E30-37 (LIN1) - E76-10 (LIN1)
| Всегда
| Менее 1 Ом
|
E30-37 (LIN1) - масса
| Всегда
| 10 кОм или более
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| OK |
|
|
|
| ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь) |
|
