СИСТЕМА КОНДИЦИОНИРОВАНИЯ (для автоматического кондиционера) - Цепь питания панели управления отопителем


ОПИСАНИЕ

Напряжение аккумуляторной батареи подается в панель управления системы кондиционирования в сборе через предохранитель ECU-IG № 2.

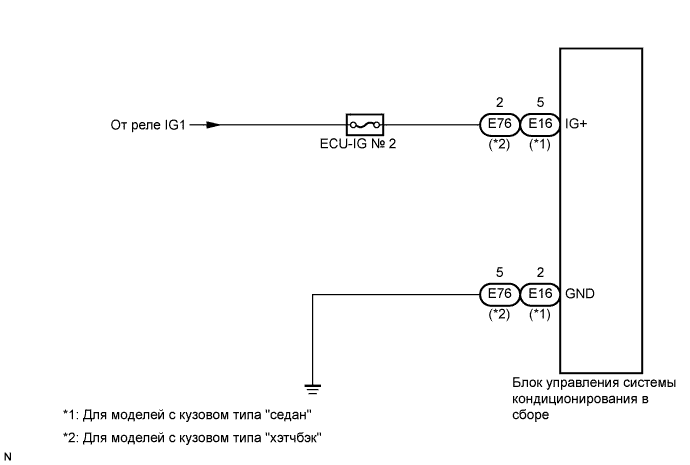

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Кондиционирования (Для Автоматического Кондиционера) Цепь Питания Панели Управления Отопителем


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

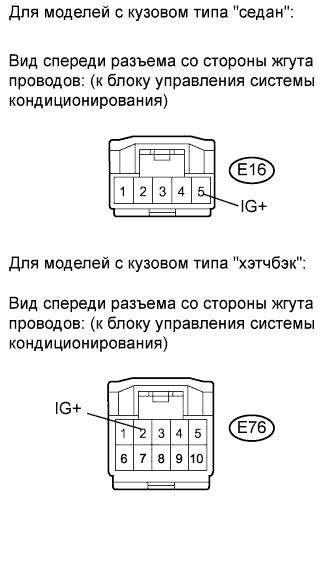

1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (IG+ – МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Кондиционирования (Для Автоматического Кондиционера) Цепь Питания Панели Управления Отопителем

  1. Отсоедините разъем от панели управления системы кондиционирования в сборе.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Для моделей с кузовом типа "седан":
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E16-5 (IG+) - масса
    		Замок зажигания: включен (IG)
    		11–14 В
    E16-5 (IG+) - масса
    		Замок зажигания: выкл
    		Менее 1 В
    Для моделей с кузовом типа "хэтчбэк":
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E76-2 (IG+) - масса
    		Замок зажигания: включен (IG)
    		11–14 В
    E76-2 (IG+) - масса
    		Замок зажигания: выкл
    		Менее 1 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

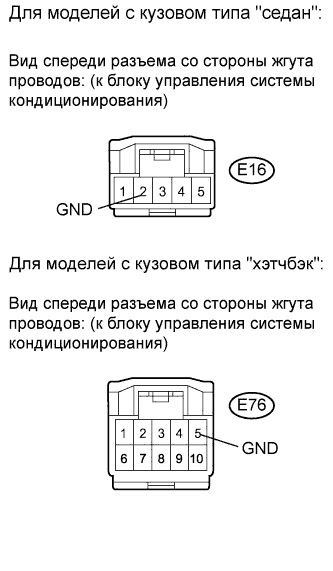

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (GND – МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Кондиционирования (Для Автоматического Кондиционера) Цепь Питания Панели Управления Отопителем

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Для моделей с кузовом типа "седан":
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E16-2 (GND) - масса
    		Всегда
    		Менее 1 Ом
    Для моделей с кузовом типа "хэтчбэк":
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E76-5 (GND) - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
