Система Дистанционной Блокировки Дверей (Для Моделей Без Системы Посадки И Запуска) -- Контакты Эбу |
| ПРОВЕРЬТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ) |

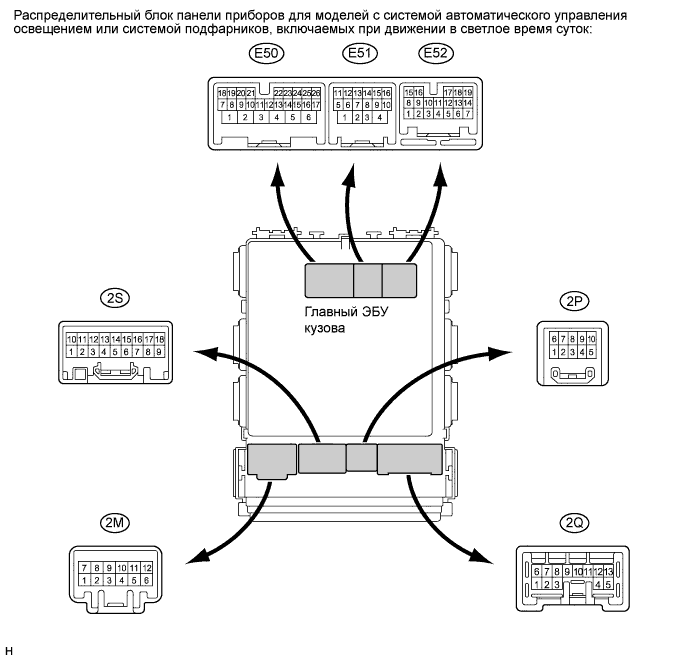

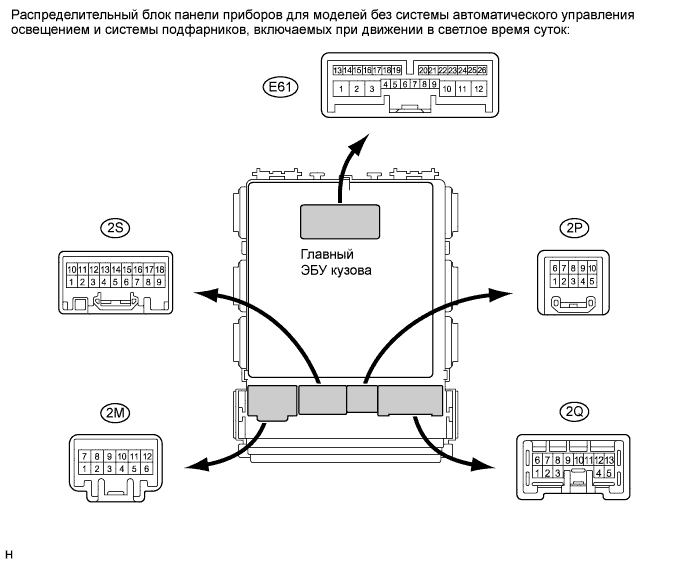

Отсоедините разъемы 2A, 2B, 2C, 2E, 2F, 2G и 2M распределительного блока и разъем E50 (для моделей с системой автоматического управления освещением или системой подфарников, включаемых при движении в светлое время суток), E61 (для моделей без системы автоматического управления освещением или системы подфарников, включаемых при движении в светлое время суток) главного ЭБУ кузова.
Проверьте напряжение и сопротивление между всеми контактами разъемов со стороны жгута проводов и массой.
Контакты для подключения диагностического прибора Цвет проводки Описание контактов Режим Заданные условия 2A-7 (BCTY)*1 - масса LG - масса Вход выключателя освещения проема двери багажного отделения Дверь багажного отделения ЗАКРЫТА (OFF (ВЫКЛ)) → ОТКРЫТА (ON (ВКЛ)) 10 кОм или более → менее 1 Ом 2A-7 (BCTY)*2 - масса LG - масса Вход выключателя освещения проема двери багажного отделения Дверь багажного отделения ЗАКРЫТА (OFF (ВЫКЛ)) → ОТКРЫТА (ON (ВКЛ)) 10 кОм или более → менее 1 Ом 2A-21 (DCTY)*3 - масса W - масса Вход выключателя освещения проема двери со стороны водителя Дверь со стороны водителя ЗАКРЫТА (OFF (ВЫКЛ)) → ОТКРЫТА (ON (ВКЛ)) 10 кОм или более → менее 1 Ом 2A-24 (PCTY)*4 - масса W - масса Вход выключателя освещения проема двери со стороны пассажира Дверь со стороны пассажира ЗАКРЫТА (OFF (ВЫКЛ)) → ОТКРЫТА (ON (ВКЛ)) 10 кОм или более → менее 1 Ом 2B-30 (BECU) - масса W - масса +B источника питания Всегда 11-14 В 2C-6 (DCTY)*4 - масса BR - масса Вход выключателя освещения проема двери со стороны водителя Дверь со стороны водителя ЗАКРЫТА (OFF (ВЫКЛ)) → ОТКРЫТА (ON (ВКЛ)) 10 кОм или более → менее 1 Ом 2E-17 (GND1) - масса W-B - масса Масса Всегда Менее 1 Ом 2E-19 (RCTY)*7 - масса LG - масса Вход выключателя освещения проема правой задней двери Правая задняя дверь ЗАКРЫТА (OFF (ВЫКЛ)) → ОТКРЫТА (ON (ВКЛ)) 10 кОм или более → менее 1 Ом 2E-20 (PCTY)*3 - масса BR - масса Вход выключателя освещения проема двери со стороны переднего пассажира Дверь со стороны пассажира ЗАКРЫТА (OFF (ВЫКЛ)) → ОТКРЫТА (ON (ВКЛ)) 10 кОм или более → менее 1 Ом 2E-23 (KSW) - масса L - масса Вход выключателя разблокировки Ключ не вставлен в замок зажигания (OFF (ВЫКЛ)) → ключ вставлен (ON (ВКЛ)) 10 кОм или более → менее 1 Ом 2F-5 (ACC) - масса W - масса Питание зажигания (сигнал ACC) Замок зажигания: ACC → OFF (ВЫКЛ) 11-14 В → менее 1 В 2G-1 (IG) - масса W - масса Питание зажигания (сигнал IG) Замок зажигания: ON (ВКЛ) → OFF (ВЫКЛ) 11-14 В → менее 1 В 2G-1 (ALTB) - масса W - масса +B источника питания (система питания, система генератора) Всегда 11-14 В E61-13 (LCTY)*6 - масса SB - масса Вход выключателя освещения проема левой задней двери Левая задняя дверь ЗАКРЫТА (OFF (ВЫКЛ)) → ОТКРЫТА (ON (ВКЛ)) 10 кОм или более → менее 1 Ом E50-8 (LCTY)*5 - масса SB - масса Вход выключателя освещения проема левой задней двери Левая задняя дверь ЗАКРЫТА (OFF (ВЫКЛ)) → ОТКРЫТА (ON (ВКЛ)) 10 кОм или более → менее 1 Ом - УКАЗАНИЕ:
- *1: Для моделей с кузовом типа "седан"
- *2: Для моделей с кузовом типа "хэтчбэк"
- *3: Для моделей с левосторонним рулевым управлением
- *4: Для моделей с правосторонним рулевым управлением
- *5: Для моделей с системой автоматического управления освещением или системой подфарников, включаемых при движении в светлое время суток, с кузовом типа "седан", 5-дверных моделей с кузовом типа "хэтчбэк"
- *6: Для моделей без системы автоматического управления освещением и системы подфарников, включаемых при движении в светлое время суток, с кузовом типа "седан", 5-дверных моделей с кузовом типа "хэтчбэк"
- *7: Для моделей с кузовом типа "седан", 5-дверных моделей с кузовом типа "хэтчбэк"
Подсоедините разъемы главного ЭБУ кузова и распределительного блока панели приборов.
Измерьте напряжение между всеми контактами разъемов со стороны жгута проводов и массой.
Контакты для подключения диагностического прибора Цвет проводки Описание контактов Режим Заданные условия 2R-8 (HAZ)*1 - масса GR - масса Сигнал реле проблескового режима указателя поворота Любая кнопка передатчика нажата → не нажата Менее 1 В → 11-14 В*2 - УКАЗАНИЕ:
- *1: Только для моделей с правосторонним рулевым управлением
- *2: При включении функции обратной связи.
