Dtc B1900/73 Короткое Замыкание В Цепи Пиропатрона Правого Переднего Преднатяжителя. Corolla ZZE150

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ПРАВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ (ПИРОПАТРОН ПРАВОГО ПЕРЕДНЕГО ПРЕДНАТЯЖИТЕЛЯ)

ПРОВЕРЬТЕ РАЗЪЕМ

ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (ЦЕПЬ ПИРОПАТРОНА ПРАВОГО ПЕРЕДНЕГО ПРЕДНАТЯЖИТЕЛЯ)

ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

ОПИСАНИЕ

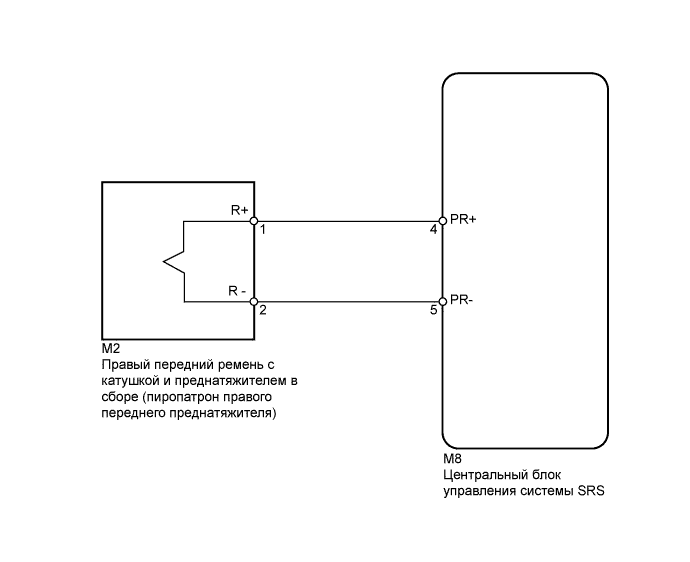

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:

1. Выполните проверку с имитацией условий возникновения неисправности, выбрав в портативном диагностическом приборе режим активной диагностики (режим проверки сигналов) (Нажмите здесь).

2. Выбрав режим активной диагностики (режим проверки сигналов), выполните проверку с имитацией условий возникновения неисправности, покачав каждый разъем системы SRS или совершив поездку по пригородным или ухабистым дорогам (Нажмите здесь).


1. Выключите зажигание.


2. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.


3. Проверьте правильность подключения разъемов к ремню правого переднего сиденья с катушкой и преднатяжителем в сборе.


   OK:

   Разъем подсоединен правильно.


   УКАЗАНИЕ:

   Если разъем подсоединен ненадежно, подсоедините его и перейдите к следующей проверке.

4. Отсоедините разъем от правого переднего ремня с катушкой и преднатяжителем в сборе.


5. Проверьте, чтобы разъем напольного провода № 2 (на ремне правого переднего сиденья с катушкой и преднатяжителем в сборе) не был поврежден.


   OK:

   Кнопка блокировки не освобождена, а защелка замка не деформирована и не повреждена.

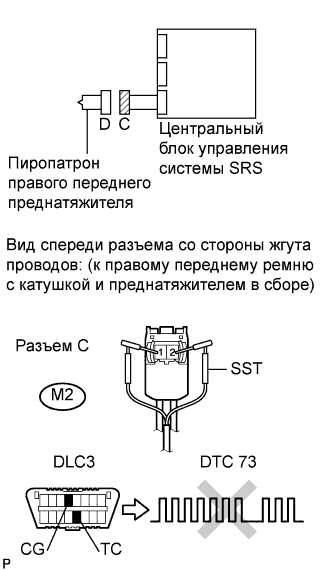

1. Подсоедините SST (сопротивление 2,1 Ом) к разъему С.


   ПРЕДОСТЕРЕЖЕНИЕ:

   Никогда не подключайте для измерения портативный диагностический прибор к правому переднему ремню с катушкой и преднатяжителем в сборе (пиропатрон правого переднего преднатяжителя), так как это может привести к серьезной травме вследствие срабатывания подушки безопасности.

   ПРИМЕЧАНИЕ:

   1. При подсоединении не следует вставлять SST в контакты разъема с усилием.

   2. Вставляйте SST в контакты разъема по прямой.


SST

09843-18061

2. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.


3. Включите зажигание (IG) и подождите не менее 60 секунд.


4. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).


5. Выключите зажигание.


6. Включите зажигание (IG) и подождите не менее 60 секунд.


7. Проверьте коды DTC (Нажмите здесь).


   OK:

   DTC B1900, B1901, B1902, B1903 или 73 не выводится.


   УКАЗАНИЕ:

   В этот раз могут выводиться другие коды, кроме DTC B1900, B1901, B1902, B1903 и 73, которые не связаны с данной проверкой.

   Результат:

   Результат	Следующий шаг
   NG	А
   OK (кроме 3-дверной модели с кузовом типа "хэтчбэк")	B
   OK (для 3-дверной модели с кузовом типа "хэтчбэк")	C

1. Выключите зажигание.


2. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.


3. Отсоедините SST от разъема С.


4. Проверьте правильность подключения разъемов к центральному блоку управления системы SRS в сборе.


   OK:

   Разъем подсоединен правильно.


   УКАЗАНИЕ:

   Если разъем подсоединен ненадежно, подсоедините его и перейдите к следующей проверке.

5. Отсоедините разъемы от центрального блока управления системы SRS.


6. Убедитесь, что контакты разъема не повреждены.


   OK:

   Контакты не деформированы и не повреждены.


7. Убедитесь, что короткая пружина разъема напольного провода № 2 с механизмом предотвращения срабатывания не деформирована и не повреждена.


   OK:

   Короткая пружина не деформирована и не повреждена.

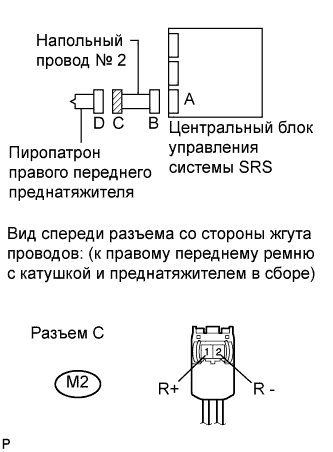

1. Проверьте, нет ли в цепи короткого замыкания на B+.


   1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.


   2. Включите зажигание (IG).


   3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


      Номинальное напряжение:

      Контакты для подключения диагностического прибора	Положение выключателя	Заданные условия
      M2-1 (R+) - масса	Зажигание включено (IG)	Менее 1 В
      M2-2 (R-) - масса	Зажигание включено (IG)	Менее 1 В

2. Проверьте, нет ли в цепи обрыва.


   1. Выключите зажигание.


   2. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.


   3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Положение выключателя	Заданные условия
      M2-1 (R+) - M2-2 (R-)	Всегда	Менее 1 Ом

3. Проверьте, нет ли в цепи короткого замыкания на массу.


   1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Положение выключателя	Заданные условия
      M2-1 (R+) - масса	Всегда	1 МОм или более
      M2-2 (R-) - масса	Всегда	1 МОм или более

4. Проверьте, нет ли в цепи короткого замыкания.


   1. Разомкните механизм предотвращения срабатывания, встроенный в разъем B (Нажмите здесь).


   2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Положение выключателя	Заданные условия
      M2-1 (R+) - M2-2 (R-)	Всегда	1 МОм или более

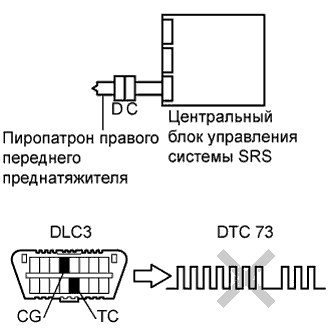

1. Верните механизм предотвращения срабатывания разъема B в исходное состояние.


2. Подсоедините разъемы к правому переднему ремню с катушкой и преднатяжителем в сборе и центральному блоку управления системы SRS.


3. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.


4. Включите зажигание (IG) и подождите не менее 60 секунд.


5. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).


6. Выключите зажигание.


7. Включите зажигание (IG) и подождите не менее 60 секунд.


8. Проверьте коды DTC (Нажмите здесь).


   OK:

   DTC B1900, B1901, B1902, B1903 или 73 не выводится.


   УКАЗАНИЕ:

   В этот раз могут выводиться другие коды, кроме DTC B1900, B1901, B1902, B1903 или 73, которые не связаны с данной проверкой.

   Результат:

   Результат	Следующий шаг
   OK	А
   NG (для моделей с кузовом типа "седан")	B
   NG (для моделей с кузовом типа "хэтчбэк")	C
