Dtc B1835/58 Короткое Замыкание В Цепи Пиропатрона Левой Подушки Безопасности Занавесочного Типа. Corolla ZZE150

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ЛЕВУЮ ПОДУШКУ БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА В СБОРЕ (ПИРОПАТРОН ЛЕВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА)

ПРОВЕРЬТЕ РАЗЪЕМ

ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (ЦЕПЬ ПИРОПАТРОНА ЛЕВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА)

ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

ОПИСАНИЕ

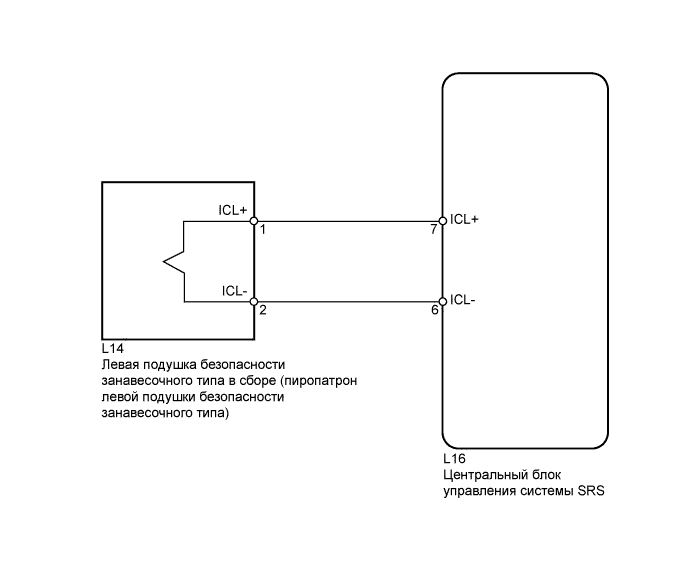

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:

1. Выполните проверку с имитацией условий возникновения неисправности, выбрав в портативном диагностическом приборе режим активной диагностики (режим проверки сигналов) (Нажмите здесь).

2. Выбрав режим активной диагностики (режим проверки сигналов), выполните проверку с имитацией условий возникновения неисправности, покачав каждый разъем системы SRS или совершив поездку по пригородным или ухабистым дорогам (Нажмите здесь).


1. Выключите зажигание.


2. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.


3. Проверьте правильность подключения разъема к левой подушке безопасности занавесочного типа.


   OK:

   Разъем подсоединен правильно.


   УКАЗАНИЕ:

   Если разъем подсоединен ненадежно, подсоедините его и перейдите к следующей проверке.

4. Отсоедините разъем от левой подушки безопасности занавесочного типа в сборе.


5. Проверьте, чтобы разъем напольного провода (со стороны левой подушки безопасности занавесочного типа) не был поврежден.


   OK:

   Кнопка блокировки не освобождена, а защелка замка не деформирована и не повреждена.

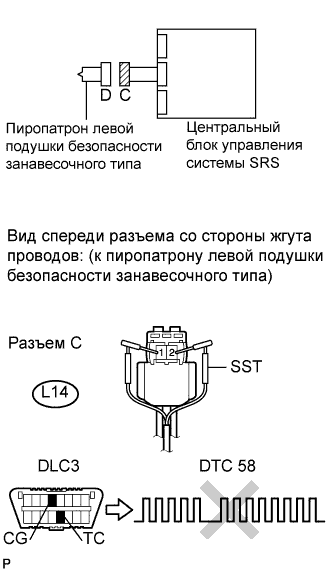

1. Подсоедините SST (сопротивление 2,1 Ом) к разъему С.


   ПРЕДОСТЕРЕЖЕНИЕ:

   Никогда не подключайте для измерения портативный диагностический прибор к левой подушке безопасности занавесочного типа в сборе (пиропатрон левой подушки безопасности занавесочного типа), так как это может привести к серьезной травме вследствие срабатывания подушки безопасности.

   ПРИМЕЧАНИЕ:

   1. При подсоединении не следует вставлять SST в контакты разъема с усилием.

   2. Вставляйте SST в контакты разъема по прямой.


SST

09843-18061

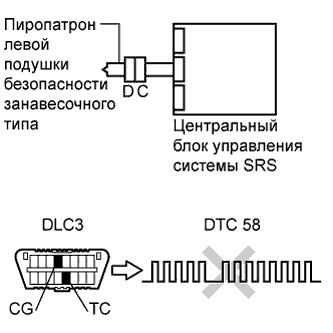

2. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.


3. Включите зажигание (IG) и подождите не менее 60 секунд.


4. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).


5. Выключите зажигание.


6. Включите зажигание (IG) и подождите не менее 60 секунд.


7. Проверьте коды DTC (Нажмите здесь).


   OK:

   DTC B1835, B1836, B1837, B1838 или 58 не выводится.


   УКАЗАНИЕ:

   В этот раз могут выводиться другие коды, кроме DTC B1835, B1836, B1837, B1838 и 58, которые не связаны с данной проверкой.

   Результат:

   Результат	Следующий шаг
   NG	А
   OK (для моделей с кузовом типа "седан")	B
   OK (для 5-дверной модели с кузовом типа "хэтчбэк")	C
   OK (для 3-дверной модели с кузовом типа "хэтчбэк")	D

1. Выключите зажигание.


2. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.


3. Отсоедините SST от разъема С.


4. Проверьте правильность подключения разъемов к центральному блоку управления системы SRS в сборе.


   OK:

   Разъем подсоединен правильно.


   УКАЗАНИЕ:

   Если разъем подсоединен ненадежно, подсоедините его и перейдите к следующей проверке.

5. Отсоедините разъемы от центрального блока управления системы SRS.


6. Убедитесь, что контакты разъема не повреждены.


   OK:

   Контакты не деформированы и не повреждены.


7. Убедитесь, что короткая пружина разъема напольного кабеля с механизмом предотвращения срабатывания не деформирована и не повреждена.


   OK:

   Короткая пружина не деформирована и не повреждена.

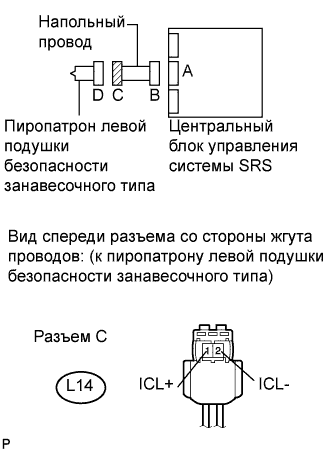

1. Проверьте, нет ли в цепи короткого замыкания на B+.


   1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.


   2. Включите зажигание (IG).


   3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


      Номинальное напряжение:

      Контакты для подключения диагностического прибора	Положение выключателя	Заданные условия
      L14-1 (ICL+) - масса	Зажигание включено (IG)	Менее 1 В
      L14-2 (ICL-) - масса	Зажигание включено (IG)	Менее 1 В

2. Проверьте, нет ли в цепи обрыва.


   1. Выключите зажигание.


   2. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.


   3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Положение выключателя	Заданные условия
      L14-1 (ICL+) - L14-2 (ICL-)	Всегда	Менее 1 Ом

3. Проверьте, нет ли в цепи короткого замыкания на массу.


   1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Положение выключателя	Заданные условия
      L14-1 (ICL+) - масса	Всегда	1 МОм или более
      L14-2 (ICL-) - масса	Всегда	1 МОм или более

4. Проверьте, нет ли в цепи короткого замыкания.


   1. Разомкните механизм предотвращения срабатывания, встроенный в разъем B (Нажмите здесь).


   2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Положение выключателя	Заданные условия
      L14-1 (ICL+) - L14-2 (ICL-)	Всегда	1 МОм или более

1. Верните механизм предотвращения срабатывания разъема B в исходное состояние.


2. Подсоедините разъемы к левой подушке безопасности занавесочного типа в сборе и центральному блоку управления системы SRS.


3. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.


4. Включите зажигание (IG) и подождите не менее 60 секунд.


5. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).


6. Выключите зажигание.


7. Включите зажигание (IG) и подождите не менее 60 секунд.


8. Проверьте коды DTC (Нажмите здесь).


   OK:

   DTC B1835, B1836, B1837, B1838 или 58 не выводится.


   УКАЗАНИЕ:

   В этот раз могут выводиться другие коды, кроме DTC B1835, B1836, B1837, B1838 и 58, которые не связаны с данной проверкой.

   Результат:

   Результат	Следующий шаг
   OK	А
   NG (для моделей с кузовом типа "седан")	B
   NG (для моделей с кузовом типа "хэтчбэк")	C
