Dtc B1635/24 Неисправность Цепи Левого Заднего Датчика Системы Srs. Corolla ZZE150

ОПИСАНИЕ

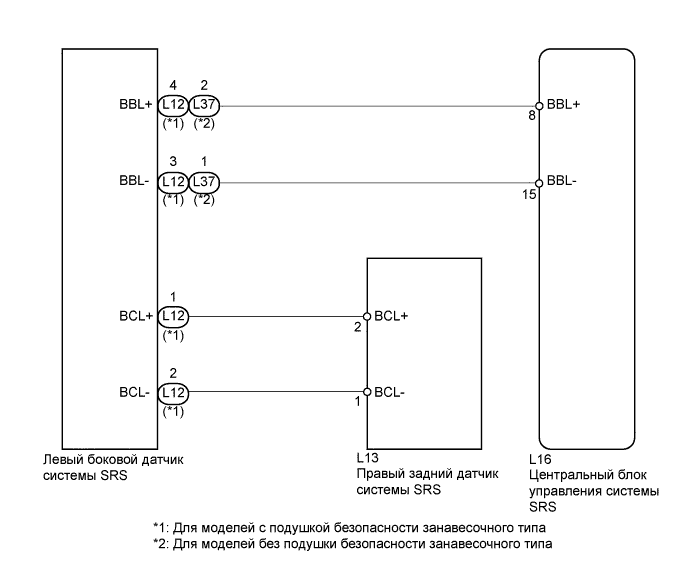

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ DTC

ПРОВЕРЬТЕ РАЗЪЕМЫ

ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (ОБРЫВ)

ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ НА B+)

ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)

ПРОВЕРЬТЕ ЛЕВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS

ПРОВЕРЬТЕ ЛЕВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS

ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

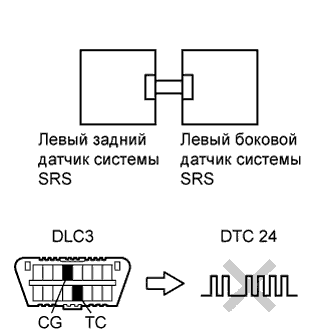

1. Включите зажигание (IG) и подождите не менее 60 секунд.


2. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).


3. Выключите зажигание.


4. Включите зажигание (IG) и подождите не менее 60 секунд.


5. Проверьте коды DTC (Нажмите здесь).


   OK:

   DTC B1635/24 не выводится.


   УКАЗАНИЕ:

   В этот момент могут выводиться другие коды, кроме B1635/24, которые не связаны с данной проверкой.

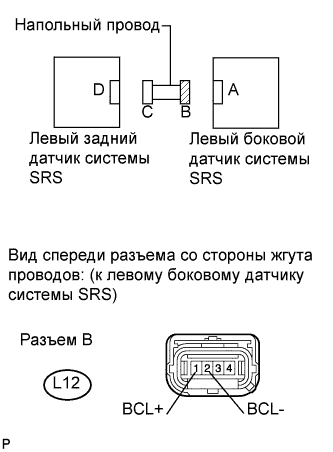

1. Выключите зажигание.


2. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.


3. Проверьте правильность подключения разъемов к левому боковому датчику системы SRS и левому заднему датчику системы SRS.


   OK:

   Разъемы подсоединены должным образом.


   УКАЗАНИЕ:

   Если разъемы подсоединены ненадежно, подсоедините их и перейдите к следующей проверке.

4. Отсоедините разъемы от левого бокового датчика системы SRS и левого заднего датчика системы SRS.


5. Убедитесь, что контакты разъемов не повреждены.


   OK:

   Контакты не деформированы и не повреждены.

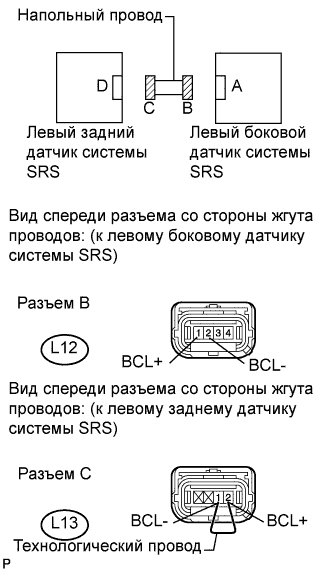

1. С помощью технологического провода соедините контакты 2 (BCL+) и 1 (BCL-) разъема "C".


   ПРИМЕЧАНИЕ:

   При подсоединении не следует вставлять технологический провод в контакт разъема с усилием.

2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Положение выключателя	Заданные условия
   L12-1 (BCL+) - L12-2 (BCL-)	Всегда	Менее 1 Ом

1. Отсоедините технологический провод от разъема C.


2. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.


3. Включите зажигание (IG).


4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Положение выключателя	Заданные условия
   L12-1 (BCL+) - масса	Зажигание включено (IG)	Менее 1 В
   L12-2 (BCL-) - масса	Зажигание включено (IG)	Менее 1 В

1. Выключите зажигание.


2. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Положение выключателя	Заданные условия
   L12-1 (BCL+) - масса	Всегда	1 МОм или более
   L12-2 (BCL-) - масса	Всегда	1 МОм или более

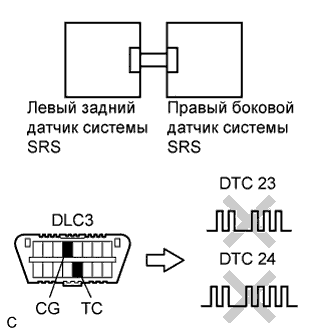

1. Подсоедините разъем к левому боковому датчику системы SRS.


2. Поменяйте местами левый и правый задние датчики SRS и подсоедините к ним разъемы.


3. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.


4. Включите зажигание (IG) и подождите не менее 60 секунд.


5. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).


6. Выключите зажигание.


7. Включите зажигание (IG) и подождите не менее 60 секунд.


8. Проверьте коды DTC (Нажмите здесь).


   Результат:

   Результат	Следующий шаг
   DTC B1630/23 и B1635/24 не выводятся	А
   Выводится DTC B1635/24	B
   Выводится DTC B1630/23	C

   УКАЗАНИЕ:

   На этом этапе могут выводиться коды помимо B1630/23 и B1635/24, однако они не связаны с данной проверкой.

1. Выключите зажигание.


2. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.


3. Установите на место правый и левый задние датчики системы SRS и подсоедините к ним разъемы.


4. Поменяйте местами правый и левый боковые датчики системы SRS в сборе и подсоедините к ним разъемы.


5. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.


6. Включите зажигание (IG) и подождите не менее 60 секунд.


7. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).


8. Выключите зажигание.


9. Включите зажигание (IG) и подождите не менее 60 секунд.


10. Проверьте коды DTC (Нажмите здесь).


    Результат:

    Результат	Следующий шаг
    DTC B1630/23 и B1635/24 не выводятся	А
    Выводится DTC B1635/24	B
    Выводится DTC B1630/23	C

    УКАЗАНИЕ:

    На этом этапе могут выводиться коды помимо B1630/23 и B1635/24, однако они не связаны с данной проверкой.

1. Выключите зажигание.


2. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.


3. Установите на место правый и левый боковые датчики системы SRS и подсоедините к ним разъемы.


4. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.


5. Включите зажигание (IG) и подождите не менее 60 секунд.


6. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).


7. Выключите зажигание.


8. Включите зажигание (IG) и подождите не менее 60 секунд.


9. Проверьте коды DTC (Нажмите здесь).


   OK:

   DTC B1635/24 не выводится.


   УКАЗАНИЕ:

   В этот момент могут выводиться другие коды, кроме B1635/24, которые не связаны с данной проверкой.

   Результат:

   Результат	Следующий шаг
   OK	А
   NG (для моделей с кузовом типа "седан")	B
   NG (для моделей с кузовом типа "хэтчбэк")	C
