DTC B1630/23 Неисправность цепи правого заднего датчика системы SRS


ОПИСАНИЕ

Цепь правого заднего датчика системы SRS включает в себя центральный блок управления системы SRS, правый задний датчик системы SRS и правый боковой датчик системы SRS (*).
Правый боковой датчик системы SRS и правый задний датчик системы SRS обнаруживают удар автомобиля при столкновении и посылают сигналы в центральный блок управления системы SRS, который определяет необходимость активации подушек безопасности.
Код DTC B1630/23 регистрируется при обнаружении неисправности цепи правого заднего датчика системы SRS.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1630/23
  1. Центральный блок управления системы SRS получает сигнал короткого замыкания, сигнал обрыва, сигнал короткого замыкания на массу или на B+ в цепи контрольной лампы выключения передней подушки безопасности пассажира в течение 2 с.
  2. Неисправность правого заднего датчика системы SRS
  3. Неисправность правого бокового датчика системы SRS
  4. Неисправность центрального блока управления системы SRS
  1. Напольный провод № 2
  2. Правый задний датчик системы SRS
  3. Правый боковой датчик системы SRS
  4. Центральный блок управления системы SRS

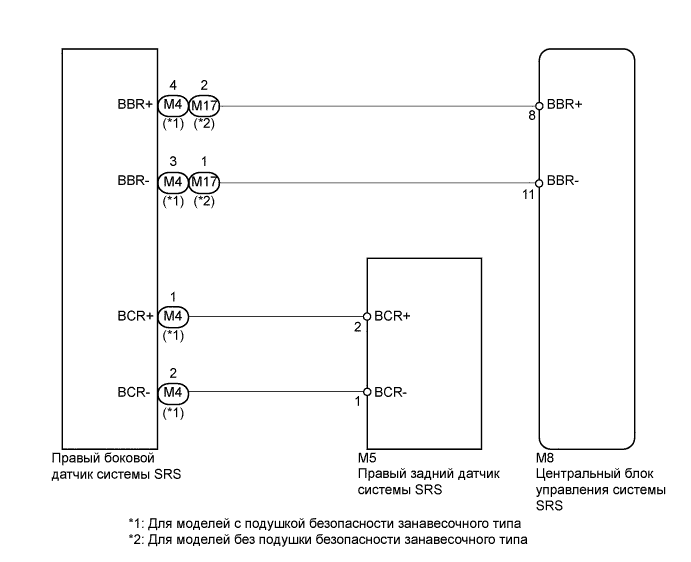

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1630/23 Неисправность Цепи Правого Заднего Датчика Системы Srs


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

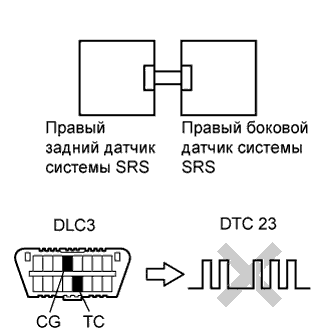

1.ПРОВЕРЬТЕ DTC


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1630/23 Неисправность Цепи Правого Заднего Датчика Системы Srs

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).

  1. Выключите зажигание.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Проверьте коды DTC (Нажмите здесь).

    OK:
    DTC B1630/23 не выводится.
    УКАЗАНИЕ:
    В этот момент могут выводиться другие коды, кроме B1630/23, которые не связаны с данной проверкой.


NG
Перейдите к шагу 2
OK

ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь)

2.ПРОВЕРЬТЕ РАЗЪЕМЫ

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Проверьте правильность подключения разъемов к правому боковому датчику системы SRS и правому заднему датчику системы SRS.

    OK:
    Разъемы подсоединены должным образом.
    УКАЗАНИЕ:
    Если разъемы подсоединены ненадежно, подсоедините их и перейдите к следующей проверке.

  1. Отсоедините разъемы от правого бокового датчика системы SRS и правого заднего датчика системы SRS.

  1. Убедитесь, что контакты разъемов не повреждены.

    OK:
    Контакты не деформированы и не повреждены.


NG
ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2
OK

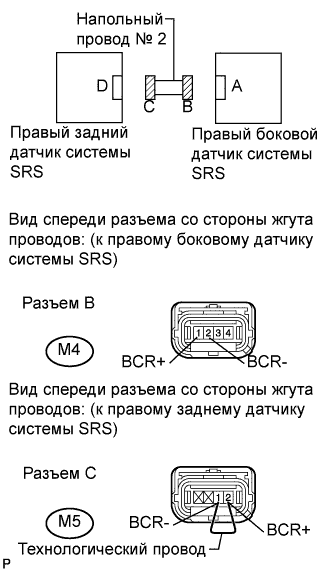

3.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА ОБРЫВ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1630/23 Неисправность Цепи Правого Заднего Датчика Системы Srs

  1. С помощью технологического провода соедините контакты 2 (BCR+) и 1 (BCR-) разъема "C".

    ПРИМЕЧАНИЕ:
    При подсоединении не следует вставлять технологический провод в контакт разъема с усилием.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    M4-1 (BCR+) - M4-2 (BCR-)
    		Всегда
    		Менее 1 Ом


NG
ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2
OK


4.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ НА В+)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1630/23 Неисправность Цепи Правого Заднего Датчика Системы Srs

  1. Отсоедините технологический провод от разъема C.

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    M4-1 (BCR+) - масса
    		Зажигание включено (IG)
    		Менее 1 В
    M4-2 (BCR-) - масса
    		Зажигание включено (IG)
    		Менее 1 В


NG
ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2
OK


5.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1630/23 Неисправность Цепи Правого Заднего Датчика Системы Srs

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    M4-1 (BCR+) - масса
    		Всегда
    		1 МОм или более
    M4-2 (BCR-) - масса
    		Всегда
    		1 МОм или более


NG
ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2
OK


6.ПРОВЕРЬТЕ ПРАВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1630/23 Неисправность Цепи Правого Заднего Датчика Системы Srs

  1. Подсоедините разъем к правому боковому датчику системы SRS.

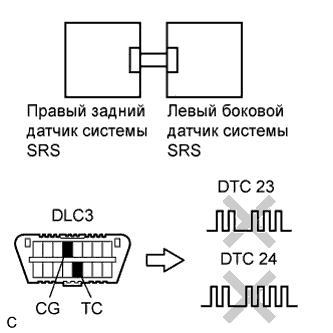

  1. Поменяйте местами левый и правый задние датчики SRS и подсоедините к ним разъемы.

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).

  1. Выключите зажигание.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Проверьте коды DTC (Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    DTC B1630/23 и B1635/24 не выводятся
    		А
    Выводится DTC B1630/23
    		B
    Выводится DTC B1635/24
    		C
    УКАЗАНИЕ:
    На этом этапе могут выводиться коды помимо B1630/23 и B1635/24, однако они не связаны с данной проверкой.


B
Перейдите к шагу 7

C
ЗАМЕНИТЕ ПРАВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS (Нажмите здесь)
А

ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь)

7.ПРОВЕРЬТЕ ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1630/23 Неисправность Цепи Правого Заднего Датчика Системы Srs

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Установите на место левый и правый задние датчики системы SRS и подсоедините к ним разъемы.

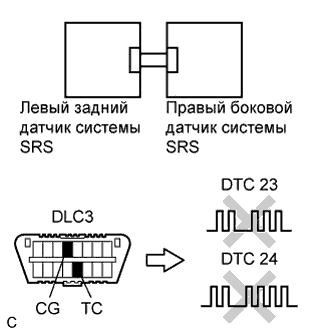

  1. Поменяйте местами правый и левый боковые датчики системы SRS в сборе и подсоедините к ним разъемы.

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).

  1. Выключите зажигание.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Проверьте коды DTC (Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    DTC B1630/23 и B1635/24 не выводятся
    		А
    Выводится DTC B1630/23
    		B
    Выводится DTC B1635/24
    		C
    УКАЗАНИЕ:
    На этом этапе могут выводиться коды помимо B1630/23 и B1635/24, однако они не связаны с данной проверкой.


B
Перейдите к шагу 8

C
ЗАМЕНИТЕ ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS (Нажмите здесь)
А

ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь)

8.ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1630/23 Неисправность Цепи Правого Заднего Датчика Системы Srs

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Установите на место правый и левый боковые датчики системы SRS и подсоедините к ним разъемы.

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).

  1. Выключите зажигание.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Проверьте коды DTC (Нажмите здесь).

    OK:
    DTC B1630/23 не выводится.
    УКАЗАНИЕ:
    В этот момент могут выводиться другие коды, кроме B1630/23, которые не связаны с данной проверкой.
    Результат:
    Результат
    		Следующий шаг
    OK
    		А
    NG (для моделей с кузовом типа "седан")
    		B
    NG (для моделей с кузовом типа "хэтчбэк")
    		C


B
ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (Нажмите здесь)

C
ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (Нажмите здесь)
А

ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь)
