DTC B1625/22 Неисправность цепи левого бокового датчика системы SRS |
ОПИСАНИЕ
Цепь левого бокового датчика системы SRS включает в себя центральный блок управления системы SRS, левый боковой датчик системы SRS и левый задний датчик системы SRS (*).Левый боковой датчик системы SRS и левый задний датчик системы SRS (*) обнаруживают удар автомобиля при столкновении и посылают сигналы в центральный блок управления системы SRS, который определяет необходимость активации подушек безопасности.Код DTC B1625/22 регистрируется при обнаружении неисправности цепи левого бокового датчика системы SRS.№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
B1625/22
| - Центральный блок управления системы SRS получает сигнал короткого замыкания, сигнал обрыва, сигнал короткого замыкания на массу или на B+ в цепи левого бокового датчика системы SRS в течение 2 с.
- Неисправность левого бокового датчика системы SRS
- Неисправность левого заднего датчика системы SRS
- Неисправность центрального блока управления системы SRS
| - Напольный провод
- Левый боковой датчик системы SRS
- Левый задний датчик системы SRS
- Центральный блок управления системы SRS
|
- УКАЗАНИЕ:
- *: Для моделей с подушкой безопасности занавесочного типа
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

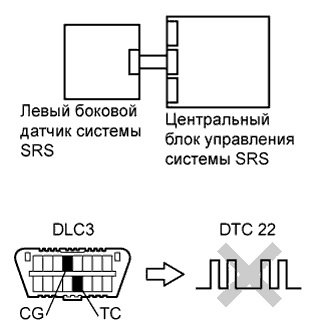

Включите зажигание (IG) и подождите не менее 60 секунд.
Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).
Выключите зажигание.
Включите зажигание (IG) и подождите не менее 60 секунд.
Проверьте коды DTC (Нажмите здесь).
- OK:
- DTC B1625/22 не выводится.
- УКАЗАНИЕ:
- В этот момент могут выводиться другие коды, кроме B1625/22, которые не связаны с данной проверкой.
OK |
|
|
|
ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь) |
|
Выключите зажигание.
Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.
Проверьте правильность подключения разъемов к центральному блоку управления системы SRS и левому боковому датчику системы SRS.
- OK:
- Разъемы подсоединены должным образом.
- УКАЗАНИЕ:
- Если разъемы подсоединены ненадежно, подсоедините их и перейдите к следующей проверке.
Отсоедините разъемы от левого бокового датчика системы SRS и центрального блока управления системы SRS.
Убедитесь, что контакты разъемов не повреждены.
- OK:
- Контакты не деформированы и не повреждены.
| ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД |
|
|
3.ПРОВЕРЬТЕ СОСТОЯНИЕ АВТОМОБИЛЯ |
Проверьте, оснащен ли автомобиль подушкой безопасности занавесочного типа.
- Результат:
Результат
| Следующий шаг
|
Для моделей с подушкой безопасности занавесочного типа
| А
|
Для моделей без подушки безопасности занавесочного типа
| B
|
4.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (ОБРЫВ) |

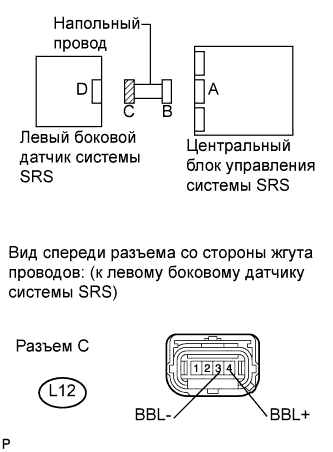

С помощью технологического провода соедините контакты 8 (BBL+) и 15 (BBL-) разъема В.
- ПРИМЕЧАНИЕ:
- При подсоединении не следует вставлять технологический провод в контакт разъема с усилием.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Положение выключателя
| Заданные условия
|
L12-4 (BBL+) - L12-3 (BBL-)
| Всегда
| Менее 1 Ом
|
| ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД |
|
|
5.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ) |
Отсоедините технологический провод от разъема В.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Положение выключателя
| Заданные условия
|
L12-4 (BBL+) - L12-3 (BBL-)
| Всегда
| 1 МОм или более
|
| ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД |
|
|
6.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ НА B+) |
Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 с.
Включите зажигание (IG).
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Положение выключателя
| Заданные условия
|
L12-4 (BBL+) - масса
| Зажигание включено (IG)
| Менее 1 В
|
L12-3 (BBL-) - масса
| Зажигание включено (IG)
| Менее 1 В
|
| ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД |
|
|
7.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ) |
Выключите зажигание.
Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Положение выключателя
| Заданные условия
|
L12-4 (BBL+) - масса
| Всегда
| 1 МОм или более
|
L12-3 (BBL-) - масса
| Всегда
| 1 МОм или более
|
| ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД |
|
|
8.ПРОВЕРЬТЕ ЛЕВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS |
Отсоедините разъемы от центрального блока управления системы SRS.

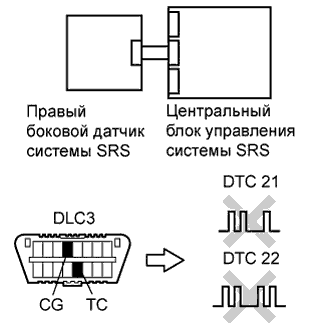

Поменяйте местами правый и левый боковые датчики системы SRS в сборе и подсоедините к ним разъемы.
Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.
Включите зажигание (IG) и подождите не менее 60 секунд.
Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).
Выключите зажигание.
Включите зажигание (IG) и подождите не менее 60 секунд.
Проверьте коды DTC (Нажмите здесь).
- Результат:
Результат
| Следующий шаг
|
DTC B1620/21 и B1625/22 не выводятся
| А
|
Выводится DTC B1625/22
| B
|
Выводится DTC B1620/21
| C
|
- УКАЗАНИЕ:
- На этом этапе могут выводиться коды помимо B1620/21 и B1625/22, однако они не связаны с данной проверкой.
А |
|
|
|
ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь) |
|
Выключите зажигание.
Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.
Установите на место правый и левый боковые датчики системы SRS и подсоедините к ним разъемы.

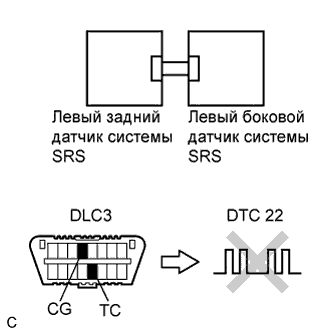

Проверьте правильность подключения разъема к левому заднему датчику системы SRS.
- OK:
- Разъем подсоединен правильно.
- УКАЗАНИЕ:
- Если разъем подсоединен ненадежно, подсоедините его и перейдите к следующей проверке.

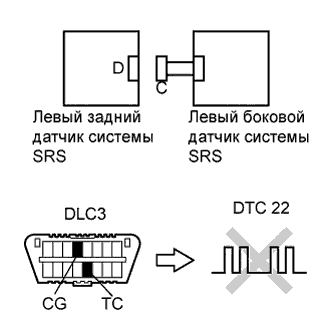

Отсоедините разъем левого заднего датчика системы SRS.
Убедитесь, что контакты разъема не повреждены.
- OK:
- Контакты не деформированы и не повреждены.
| ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД |
|
|
10.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (ОБРЫВ) |
Отсоедините разъем от левого бокового датчика системы SRS.

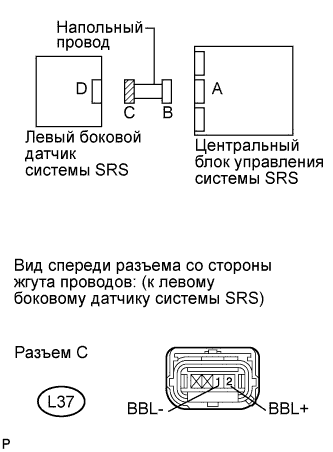

С помощью технологического провода соедините контакты 2 (BCL+) и 1 (BCL-) разъема "C".
- ПРИМЕЧАНИЕ:
- При подсоединении не следует вставлять технологический провод в контакт разъема с усилием.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Положение выключателя
| Заданные условия
|
L12-1 (BCL+) - L12-2 (BCL-)
| Всегда
| Менее 1 Ом
|
| ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД |
|
|
11.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ) |
Отсоедините технологический провод от разъема C.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Положение выключателя
| Заданные условия
|
L12-1 (BCL+) - L12-2 (BCL-)
| Всегда
| 1 МОм или более
|
| ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД |
|
|
12.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ НА B+) |
Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.
Включите зажигание (IG).
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Положение выключателя
| Заданные условия
|
L12-1 (BCL+) - масса
| Зажигание включено (IG)
| Менее 1 В
|
L12-2 (BCL-) - масса
| Зажигание включено (IG)
| Менее 1 В
|
| ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД |
|
|
13.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ) |
Выключите зажигание.
Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Положение выключателя
| Заданные условия
|
L12-1 (BCL+) - масса
| Всегда
| 1 МОм или более
|
L12-2 (BCL-) - масса
| Всегда
| 1 МОм или более
|
| ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД |
|
|
14.ПРОВЕРЬТЕ ЛЕВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS |
Подсоедините разъем к левому боковому датчику системы SRS.
Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.
Включите зажигание (IG) и подождите не менее 60 секунд.
Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).
Выключите зажигание.
Включите зажигание (IG) и подождите не менее 60 секунд.
Проверьте коды DTC (Нажмите здесь).
- OK:
- Выводится DTC B1625/25
- УКАЗАНИЕ:
- В этот момент могут выводиться другие коды, кроме B1625/22, которые не связаны с данной проверкой.
15.ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS |
Выключите зажигание.
Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.
Подсоедините разъем левого заднего датчика системы SRS.
Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.
Включите зажигание (IG) и подождите не менее 60 секунд.
Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).
Выключите зажигание.
Включите зажигание (IG) и подождите не менее 60 секунд.
Проверьте коды DTC (Нажмите здесь).
- OK:
- DTC B1625/22 не выводится.
- УКАЗАНИЕ:
- В этот момент могут выводиться другие коды, кроме B1625/22, которые не связаны с данной проверкой.
- Результат:
Результат
| Следующий шаг
|
OK
| А
|
NG (для моделей с кузовом типа "седан")
| B
|
NG (для моделей с кузовом типа "хэтчбэк")
| C
|
А |
|
|
|
ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь) |
|
16.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (ОБРЫВ) |

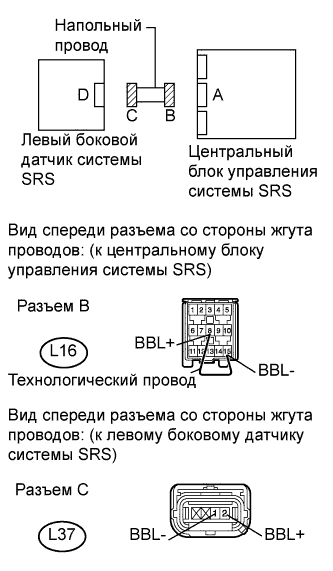

С помощью технологического провода соедините контакты 8 (BBL+) и 15 (BBL-) разъема В.
- ПРИМЕЧАНИЕ:
- При подсоединении не следует вставлять технологический провод в контакт разъема с усилием.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Положение выключателя
| Заданные условия
|
L37-2 (BBL+) - L37-1 (BBL-)
| Всегда
| Менее 1 Ом
|
| ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД |
|
|
17.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ) |
Отсоедините технологический провод от разъема В.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Положение выключателя
| Заданные условия
|
L37-2 (BBL+) - L37-1 (BBL-)
| Всегда
| 1 МОм или более
|
| ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД |
|
|
18.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ НА B+) |
Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 с.
Включите зажигание (IG).
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Положение выключателя
| Заданные условия
|
L37-2 (BBL+) - масса
| Зажигание включено (IG)
| Менее 1 В
|
L37-1 (BBL-) - масса
| Зажигание включено (IG)
| Менее 1 В
|
| ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД |
|
|
19.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ) |
Выключите зажигание.
Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Положение выключателя
| Заданные условия
|
L37-2 (BBL+) - масса
| Всегда
| 1 МОм или более
|
L37-1 (BBL-) - масса
| Всегда
| 1 МОм или более
|
| ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД |
|
|
20.ПРОВЕРЬТЕ ЛЕВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS |
Подсоедините разъем к центральному блоку управления системы SRS в сборе.
Поменяйте местами правый и левый боковые датчики системы SRS в сборе и подсоедините к ним разъемы.
Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.
Включите зажигание (IG) и подождите не менее 60 секунд.
Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).
Выключите зажигание.
Включите зажигание (IG) и подождите не менее 60 секунд.
Проверьте коды DTC (Нажмите здесь).
- Результат:
Результат
| Следующий шаг
|
DTC B1620/21 и B1625/22 не выводятся
| А
|
Выводится DTC B1625/22 (для моделей с кузовом типа "седан")
| B
|
Выводится DTC B1625/22 (для моделей с кузовом типа "хэтчбэк")
| C
|
Выводится DTC B1620/21
| D
|
- УКАЗАНИЕ:
- На этом этапе могут выводиться коды помимо B1620/21 и B1625/22, однако они не связаны с данной проверкой.
| |
|
| |
|
| ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД |
|
|
А |
|
|
|
ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь) |
|
