Dtc B1820/55 Короткое Замыкание В Цепи Правого Бокового Пиропатрона. Corolla ZZE150

Система Безопасности. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Дополнительная Система (Пассивной) Безопасности. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ПРАВУЮ ПОДУШКУ БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ В СБОРЕ (ПРАВЫЙ БОКОВОЙ ПИРОПАТРОН)

ПРОВЕРЬТЕ РАЗЪЕМ

ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (ЦЕПЬ ПРАВОГО БОКОВОГО ПИРОПАТРОНА)

ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

DTC B1820/55 Короткое замыкание в цепи правого бокового пиропатрона

DTC B1821/55 Обрыв цепи правого бокового пиропатрона

DTC B1822/55 Короткое замыкание на GND в цепи правого бокового пиропатрона

DTC B1823/55 Короткое замыкание на B+ в цепи правого бокового пиропатрона


ОПИСАНИЕ

Цепь правого бокового пиропатрона включает центральный блок управления системы SRS и правую боковую подушку безопасности переднего сиденья.
Данная цепь служит для передачи управляющего сигнала системы SRS о необходимости активации пиропатрона при выполнении соответствующих условий.
Данные коды DTC регистрируются при обнаружении неисправности в цепи правого бокового пиропатрона.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1820/55
  1. Центральный блок управления системы SRS обнаруживает сигнал короткого замыкания в цепи правого бокового пиропатрона 5 раз в ходе выполнения первичной проверки.
  2. Неисправность правого бокового пиропатрона
  3. Неисправность центрального блока управления системы SRS
  1. Напольный провод № 2
  2. Правая подушка безопасности передних сидений в сборе (правый боковой пиропатрон)
  3. Центральный блок управления системы SRS
B1821/55
  1. Центральный блок управления системы SRS обнаруживает сигнал обрыва в цепи правого бокового пиропатрона в течение 2 с.
  2. Неисправность правого бокового пиропатрона
  3. Неисправность центрального блока управления системы SRS
  1. Напольный провод № 2
  2. Правая подушка безопасности передних сидений в сборе (правый боковой пиропатрон)
  3. Центральный блок управления системы SRS
B1822/55
  1. Центральный блок управления системы SRS обнаруживает сигнал короткого замыкания на массу в цепи правого бокового пиропатрона в течение 0,5 с.
  2. Неисправность правого бокового пиропатрона
  3. Неисправность центрального блока управления системы SRS
  1. Напольный провод № 2
  2. Правая подушка безопасности передних сидений в сборе (правый боковой пиропатрон)
  3. Центральный блок управления системы SRS
B1823/55
  1. Центральный блок управления системы SRS обнаруживает сигнал короткого замыкания на В+ в цепи правого бокового пиропатрона в течение 0,5 с.
  2. Неисправность правого бокового пиропатрона
  3. Неисправность центрального блока управления системы SRS
  1. Напольный провод № 2
  2. Правая подушка безопасности передних сидений в сборе (правый боковой пиропатрон)
  3. Центральный блок управления системы SRS

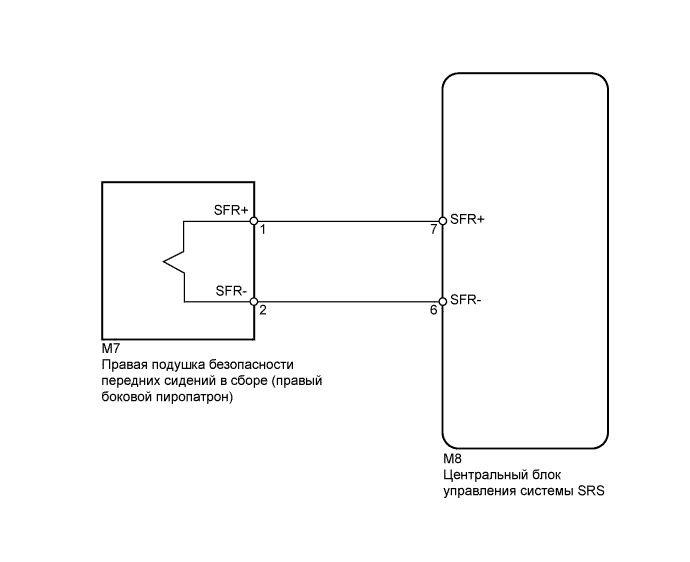

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1820/55 Короткое Замыкание В Цепи Правого Бокового Пиропатрона


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
  1. Выполните проверку с имитацией условий возникновения неисправности, выбрав в портативном диагностическом приборе режим активной диагностики (режим проверки сигналов) (Нажмите здесь).
  2. Выбрав режим активной диагностики (режим проверки сигналов), выполните проверку с имитацией условий возникновения неисправности, покачав каждый разъем системы SRS или совершив поездку по пригородным или ухабистым дорогам (Нажмите здесь).

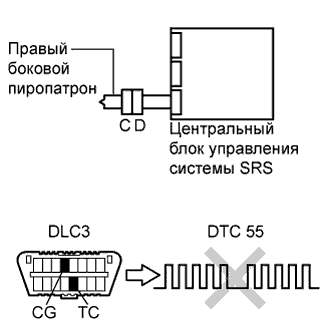

1.ПРОВЕРЬТЕ РАЗЪЕМ

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Проверьте правильность подключения разъемов к боковой подушке безопасности правого переднего сиденья.

    OK:
    Разъем подсоединен правильно.
    УКАЗАНИЕ:
    Если разъем подсоединен ненадежно, подсоедините его и перейдите к следующей проверке.

  1. Отсоедините разъем от правой подушки безопасности передних сидений в сборе.

  1. Убедитесь, что контакты разъема не повреждены.

    OK:
    Контакты не деформированы и не повреждены.


NG
ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2
OK


2.ПРОВЕРЬТЕ ПРАВУЮ ПОДУШКУ БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ В СБОРЕ (ПРАВЫЙ БОКОВОЙ ПИРОПАТРОН)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1820/55 Короткое Замыкание В Цепи Правого Бокового Пиропатрона

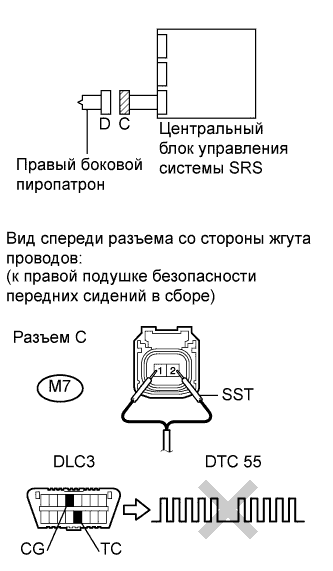

  1. Подсоедините SST (сопротивление 2,1 Ом) к разъему С.

    ПРЕДОСТЕРЕЖЕНИЕ:
    Никогда не подключайте для измерения портативный диагностический прибор к правой боковой подушке безопасности переднего сиденья в сборе (правый боковой пиропатрон), так как это может привести к серьезной травме вследствие срабатывания подушки безопасности.
    ПРИМЕЧАНИЕ:
    1. При подсоединении не следует вставлять SST в контакты разъема с усилием.
    2. Вставляйте SST в контакты разъема по прямой.
SST
09843-18061

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).

  1. Выключите зажигание.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Проверьте коды DTC (Нажмите здесь).

    OK:
    DTC B1820, B1821, B1822, B1823 или 55 не выводится.
    УКАЗАНИЕ:
    В этот раз могут выводиться другие коды, кроме DTC B1820, B1821, B1822, B1823 и 55, которые не связаны с данной проверкой.
    Результат:
    Результат
    		Следующий шаг
    NG
    		А
    OK (изготовление TMC)
    		B
    OK (изготовление TMMT)
    		C
    OK (изготовление TMUK)
    		D


B
ЗАМЕНИТЕ ПРАВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (Нажмите здесь)

C
ЗАМЕНИТЕ СПИНКУ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (Нажмите здесь)

D
ЗАМЕНИТЕ СПИНКУ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (Нажмите здесь)
А


3.ПРОВЕРЬТЕ РАЗЪЕМ

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Отсоедините SST от разъема С.

  1. Проверьте правильность подключения разъемов к центральному блоку управления системы SRS в сборе.

    OK:
    Разъем подсоединен правильно.

  1. Отсоедините разъемы от центрального блока управления системы SRS.

  1. Убедитесь, что контакты разъема не повреждены.

    OK:
    Контакты не деформированы и не повреждены.

  1. Убедитесь, что короткая пружина разъема напольного провода № 2 с механизмом предотвращения срабатывания не деформирована и не повреждена.

    OK:
    Короткая пружина не деформирована и не повреждена.


NG
ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2
OK


4.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (ЦЕПЬ ПРАВОГО БОКОВОГО ПИРОПАТРОНА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1820/55 Короткое Замыкание В Цепи Правого Бокового Пиропатрона

  1. Проверьте, нет ли в цепи короткого замыкания на B+.

    1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

    2. Включите зажигание (IG).

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение:
      Контакты для подключения диагностического прибора
      		Положение выключателя
      		Заданные условия
      M7-1 (SFR+) - масса
      		Зажигание включено (IG)
      		Менее 1 В
      M7-2 (SFR-) - масса
      		Зажигание включено (IG)
      		Менее 1 В

  1. Проверьте, нет ли в цепи обрыва.

    1. Выключите зажигание.

    2. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Положение выключателя
      		Заданные условия
      M7-1 (SFR+) - M7-2 (SFR-)
      		Всегда
      		Менее 1 Ом

  1. Проверьте, нет ли в цепи короткого замыкания на массу.

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Положение выключателя
      		Заданные условия
      M7-1 (SFR+) - масса
      		Всегда
      		1 МОм или более
      M7-2 (SFR-) - масса
      		Всегда
      		1 МОм или более

  1. Проверьте, нет ли в цепи короткого замыкания.

    1. Разомкните механизм предотвращения срабатывания, встроенный в разъем B (Нажмите здесь).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Положение выключателя
      		Заданные условия
      M7-1 (SFR+) - M7-2 (SFR-)
      		Всегда
      		1 МОм или более


NG
ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2
OK


5.ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1820/55 Короткое Замыкание В Цепи Правого Бокового Пиропатрона

  1. Верните механизм предотвращения срабатывания разъема B в исходное состояние.

  1. Подсоедините разъемы к правой подушке безопасности передних сидений в сборе и центральному блоку управления системы SRS.

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).

  1. Выключите зажигание.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Проверьте коды DTC (Нажмите здесь).

    OK:
    DTC B1820, B1821, B1822, B1823 или 55 не выводится.
    УКАЗАНИЕ:
    В этот раз могут выводиться другие коды, кроме DTC B1820, B1821, B1822, B1823 и 55, которые не связаны с данной проверкой.
    Результат:
    Результат
    		Следующий шаг
    OK
    		А
    NG (для моделей с кузовом типа "седан")
    		B
    NG (для моделей с кузовом типа "хэтчбэк")
    		C


B
ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (Нажмите здесь)

C
ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (Нажмите здесь)
А

ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь)
