Система Дистанционной Блокировки Дверей (Для Моделей Без Системы Посадки И Запуска) Проверка / Сброс Кодов Dtc. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Дверной Замок. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. ПРОВЕРКА / СБРОС КОДОВ DTC (ПРИ ИСПОЛЬЗОВАНИИ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА):

  1. РЕЖИМ САМОДИАГНОСТИКИ (ПЕРЕКЛЮЧЕНИЕ ЗАМКА ЗАЖИГАНИЯ)

  1. РЕЖИМ САМОДИАГНОСТИКИ (ПРИ ИСПОЛЬЗОВАНИИ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА)

Система Дистанционной Блокировки Дверей (Для Моделей Без Системы Посадки И Запуска) -- Проверка / Сброс Кодов Dtc



ПРОВЕРКА / СБРОС КОДОВ DTC (ПРИ ИСПОЛЬЗОВАНИИ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА):

  1. Проверка DTC

    1. Подсоедините портативный диагностический прибор к DLC3.

    2. Поверните замок зажигания в положение ON (ВКЛ).

    3. Считайте коды DTC на экране прибора.

  2. Сброс DTC

    1. Подсоедините портативный диагностический прибор к DLC3.

    2. Поверните замок зажигания в положение ON (ВКЛ).

    3. Следуя подсказкам на экране диагностического прибора, сбросьте коды DTC.

      УКАЗАНИЕ:
      Портативный диагностический прибор оснащен функцией Snapshot (копия экрана) для документирования данных контроля.
      Более подробная информация приведена в руководстве по эксплуатации портативного диагностического прибора.

РЕЖИМ САМОДИАГНОСТИКИ (ПЕРЕКЛЮЧЕНИЕ ЗАМКА ЗАЖИГАНИЯ)

  1. Перейдите в режим самодиагностики.

    1. Вставьте ключ в замок зажигания и затем извлеките его.

    2. В течение 5 с после извлечения ключа вставьте его в замок зажигания и 1 раз поверните в положение ON (ВКЛ), затем в положение OFF (ВЫКЛ). (Оставьте в положении OFF(ВЫКЛ))

    3. В течение 30 секунд после поворота ключа зажигания в положение OFF повторите следующую процедуру 9 раз: Поверните замок зажигания в положение ON (ВКЛ), затем OFF (ВЫКЛ). (Оставьте в положении OFF(ВЫКЛ))

      УКАЗАНИЕ:
      Чтобы завершить режим самодиагностики, включите зажигание после выполнения вышеописанных действий.
      ПРИМЕЧАНИЕ:
      Если не удается перейти в режим самодиагностики, система вернется в обычный режим работы.


    2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

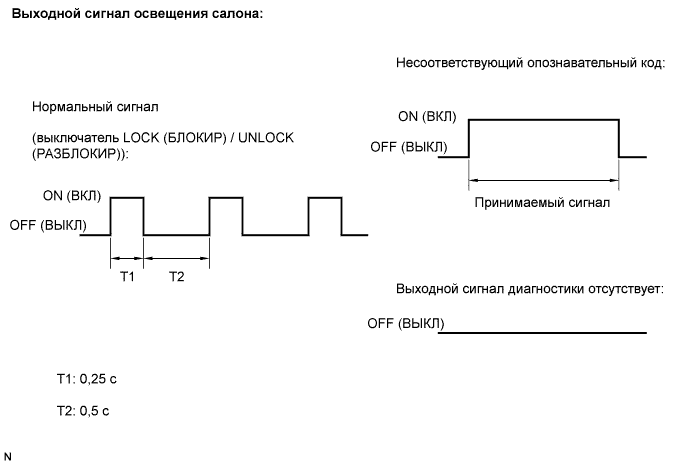

  2. Убедитесь, что система перешла в режим самодиагностики по характеру мигания лампы освещения салона.

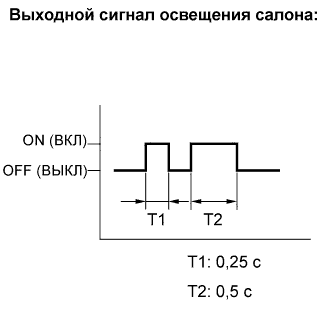

  3. Удерживая нажатой кнопку передатчика системы дистанционной блокировки дверей, проверьте диагностические коды. Проверка диагностических кодов выполняется по миганию лампы освещения салона.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа


РЕЖИМ САМОДИАГНОСТИКИ (ПРИ ИСПОЛЬЗОВАНИИ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА)

  1. Перейдите в режим самодиагностики.

    1. Подсоедините портативный диагностический прибор к DLC3.

    2. Поверните замок зажигания в положение ON (ВКЛ) и включите портативный диагностический прибор.

      УКАЗАНИЕ:
      Более подробная информация приведена в руководстве по эксплуатации портативного диагностического прибора.
