DTC C0278/11 Обрыв или короткое замыкание в цепи реле электромагнитного клапана ABS


ОПИСАНИЕ

Реле электромагнитного клапана АБС подает питание на электромагнитный клапан АБС и электромагнитный клапан TRC.
Реле электромагнитного клапана включается через 1,5 с после включения зажигания (IG) и выключается, если во время самодиагностики при начале движения автомобиля регистрируется обрыв или короткое замыкание в цепи электромагнитного клапана.
Реле электромагнитного клапана ABS находится в ЭБУ системы противоскольжения в блоке управления рабочими цилиндрами тормозов в сборе.

Код DTC
Условие обнаружения DTC
Неисправный участок
C0278/11
Выполнение одного из следующих условий:
  1. Зарегистрирована неисправность 3 или более электромагнитных клапанов, и одновременно определено, что на электромагнитный клапан подается неправильное напряжение.
  2. Реле электромагнитного клапана не выключено.
  1. Предохранитель ABS № 2
  2. Цепь реле электромагнитного клапана ABS
  3. Блок управления рабочими цилиндрами тормозов в сборе (реле электромагнитного клапана ABS)

СХЕМА СОЕДИНЕНИЙ

См. коды DTC C0226/21, C0236/22, C0246/23, C0256/24, C1225/25, C1226/26, C1227/27 и C1228/28 (Нажмите здесь).

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
Если вместе с C0278/11 выводится код C1241/41, сначала необходимо проверить и отремонтировать неисправные узлы, на которые указывает код C1241/41 (Нажмите здесь).
1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ ABS № 2


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe). Dtc C0278/11 Обрыв Или Короткое Замыкание В Цепи Реле Электромагнитного Клапана Abs

  1. Извлеките предохранитель ABS № 2 из блока реле моторного отсека.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    Предохранитель ABS № 2 (30 А)
    		Всегда
    		Менее 1 Ом


NG
ЗАМЕНИТЕ ПРЕДОХРАНИТЕЛЬ ABS № 2
OK


2.ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (КОНТАКТ +BS)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe). Dtc C0278/11 Обрыв Или Короткое Замыкание В Цепи Реле Электромагнитного Клапана Abs

  1. Установите предохранитель ABS № 2.

  1. Отсоедините разъем ЭБУ системы противоскольжения.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия

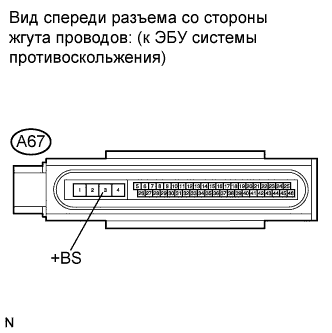

    A67-3 (+BS) - масса
    		Всегда
    		11-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДЛЯ ЦЕПИ +BS)
OK


3.ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (КОНТАКТ GND)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe). Dtc C0278/11 Обрыв Или Короткое Замыкание В Цепи Реле Электромагнитного Клапана Abs

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A67-4 (GND1) - масса
    		Всегда
    		Менее 1 Ом
    A67-1 (GND2) - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДЛЯ ЦЕПИ GND)
OK


4.СНОВА ПРОВЕРЬТЕ DTC
УКАЗАНИЕ:
Данный код регистрируется при обнаружении неисправности в блоке управления рабочими цилиндрами тормозов в сборе.
Цепь электромагнитного клапана находится в блоке управления рабочими цилиндрами тормозов в сборе.
Поэтому невозможно выполнить проверку цепи электромагнитного клапана и блока электромагнитного клапана. Перед заменой блока управления рабочими цилиндрами тормозов в сборе обязательно проверьте, не выводится ли DTC.

  1. Подсоедините разъем ЭБУ системы противоскольжения.

  1. Сбросьте коды DTC (Нажмите здесь).

  1. Запустите двигатель.

  1. Совершите поездку на автомобиле со скоростью не менее 20 км/час (12 миль в час) длительностью 30 с или более.

  1. Проверьте, регистрируется ли тот же DTC (Нажмите здесь).

    Результат:

    Результат
    		Следующий шаг
    DTC (C0278/11) не выводится
    		А
    DTC (C0278/11) выводится
    		B
    УКАЗАНИЕ:
    1. Если при включенном зажигании (IG) и выключенном выключателе стоп-сигналов в ЭБУ системы противоскольжения поступает сигнал скорости 6 км/час (4 мили в час) или более, ЭБУ выполняет самодиагностику цепей двигателя и электромагнитного клапана.
    2. Если выводится код нормальной работы системы (коды неисправностей не выводятся), слегка покачайте разъемы, жгуты проводов и предохранители блока управления рабочими цилиндрами тормозов. Убедитесь, что коды DTC не выводятся.
    3. Если при покачивании разъема или жгута проводов блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) выводятся какие-либо коды DTC, проверьте и отремонтируйте разъем или жгут проводов.
    4. Возможно, коды DTC выводятся вследствие плохого контакта в разъеме.


B
ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (Нажмите здесь)
А

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ (ИМИТАЦИЯ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТЕЙ) (Нажмите здесь)
