Система Курсовой Устойчивости (Для Моделей Производства Тмс С Двигателем 1Ad-Ftv, 1Nd-Tv) Контакты Эбу. Corolla ZZE150
Тормоза. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
КОНТАКТЫ ЭБУ
ПРОВЕРКА КОНТАКТОВ
Система Курсовой Устойчивости (Для Моделей Производства Тмс С Двигателем 1Ad-Ftv, 1Nd-Tv) -- Контакты Эбу |
(*1): Для моделей с переключателем VSC OFF

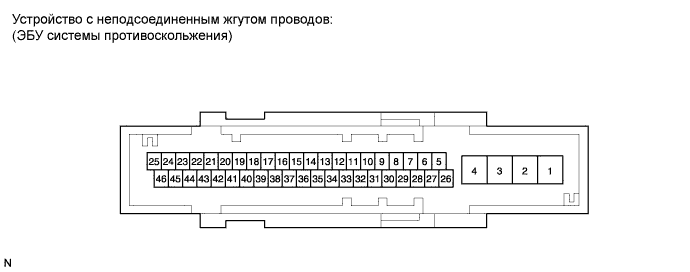

Номера контактов (обозначения)
| Описание контактов
|
1 (GND2)
| Масса двигателя насоса
|
2 (+BM)
| Питание реле электродвигателя
|
3 (+BS)
| Питание реле электромагнитного клапана
|
4 (GND1)
| Масса ЭБУ системы противоскольжения
|
5 (FL-)
| Вход (-) сигнала частоты вращения левого переднего колеса
|
6 (RL+)
| Вход (+) сигнала частоты вращения левого заднего колеса
|
8 (RR+)
| Вход (+) сигнала частоты вращения правого заднего колеса
|
9 (FR+)
| Вход (+) сигнала частоты вращения правого переднего колеса
|
10 (FR-)
| Вход (-) сигнала частоты вращения правого переднего колеса
|
11 (D/G)
| Линия связи с диагностическим прибором
|
14 (CANL)
| Линия L шины CAN
|
17 (CSW) (*1)
| Вход выключателя VSC OFF
|
26 (FL+)
| Вход (+) сигнала частоты вращения левого переднего колеса
|
27 (RL-)
| Вход (-) сигнала частоты вращения левого заднего колеса
|
28 (IG1)
| Источник питания ЭБУ
|
29 (RR-)
| Вход (-) сигнала частоты вращения правого заднего колеса
|
30 (STP1)
| Вход выключателя стоп-сигналов
|
33 (SP1)
| Выход сигнала скорости для спидометра
|
35 (CANH)
| Линия H шины CAN
|
39 (TS)
| Ввод проверки датчика
|

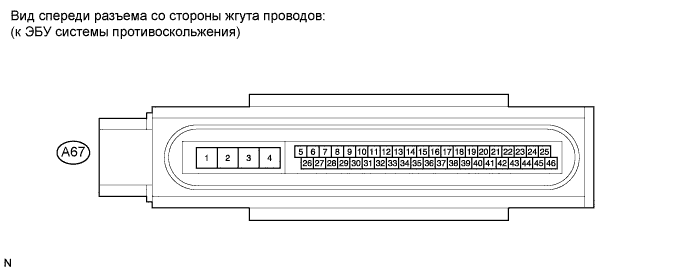

Отсоедините разъем и измерьте напряжение и сопротивление со стороны жгута проводов.
- УКАЗАНИЕ:
- Напряжение невозможно измерить, когда разъем подсоединен к ЭБУ системы противоскольжения, так как разъем является водонепроницаемым.
Номинальное значение / Номинальный режим:Номера контактов (обозначения)
| Цвет проводки
| Описание контактов
| Режим
| Заданные условия
|
A67-1 (GND2) - масса
| W-B - масса
| Масса двигателя насоса
| Всегда
| Менее 1 Ом
|
A67-2 (+BM) - масса
| L - масса
| Питание реле электродвигателя
| Всегда
| 11–14 В
|
A67-3 (+BS) - масса
| W - масса
| Питание реле электромагнитного клапана
| Всегда
| 11–14 В
|
A67-4 (GND1) - масса
| W-B - масса
| Масса ЭБУ системы противоскольжения
| Всегда
| Менее 1 Ом
|
A67-17 (CSW) (*1) - масса
| P - масса
| Вход выключателя VSC OFF
| Переключатель VSC OFF: ON (ВКЛ) → OFF (ВЫКЛ) (не нажат)
| Менее 25 Ом → 10 кОм или более
|
A67-28 (IG1) - масса
| L-B - масса
| Источник питания ЭБУ
| Зажигание включено (IG)
| 11–14 В
|
A67-30 (STP1) - масса
| L-W - масса
| Вход выключателя стоп-сигналов
| Выключатель стоп-сигналов: ON (ВКЛ) → OFF (ВЫКЛ) (педаль тормоза: нажата → отпущена)
| 8–14 В → менее 1,5 В
|
(*1): Для моделей с переключателем VSC OFF
