DTC B2271 Сбой контроля фиксации зажигания


ОПИСАНИЕ

Данный код DTC выводится при обнаружении такой неисправности, как обрыв цепи в предохранителе AM2 № 2, обрыв или короткое замыкание в жгуте проводов между предохранителем и главным ЭБУ кузова, короткое замыкание в выходной цепи IG в главном ЭБУ кузова, короткое замыкание между главным ЭБУ кузова и реле, короткое замыкание в реле.
УКАЗАНИЕ:
Когда главный ЭБУ кузова заменяется новым, и подсоединяется отрицательный (-) вывод аккумуляторной батареи, источник питания переходит в режим IG-ON. При снятии и последующей установке аккумуляторной батареи восстанавливается режим источника питания, выбранный на момент снятия аккумуляторной батареи.
После замены главного ЭБУ кузова выполните процедуры регистрации для иммобилайзера двигателя.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2271
Обрыв или короткое замыкание в цепи фиксации, цепи включения реле IG1 или цепи включения реле IG2 в главном ЭБУ кузова
  1. Предохранитель AM2 № 2
  2. Главный ЭБУ кузова
  3. Жгут проводов или разъем

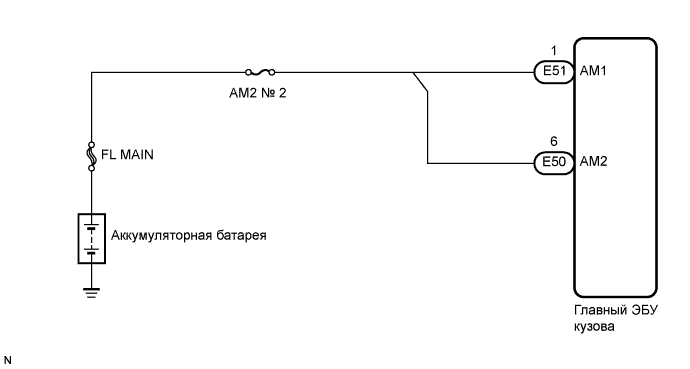

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Запуска 1Zr-Fe.Система Запуска. Dtc B2271 Сбой Контроля Фиксации Зажигания


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

  1. Удалите коды DTC (Нажмите здесь).

    УКАЗАНИЕ:
    Сбросьте все коды DTC и проверьте, возникнет ли та же самая неисправность через 6 с после включения зажигания (IG).

  1. Вновь проверьте коды DTC.

    OK:
    Коды DTC не выводятся.


NG
Перейдите к шагу 2
OK

ПРОВЕРЬТЕ НАЛИЧИЕ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

2.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (AM2 № 2)

  1. Извлеките предохранитель AM2 № 2 из распределительного блока моторного отсека.

  1. Измерьте сопротивление предохранителя.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА – АККУМУЛЯТОРНАЯ БАТАРЕЯ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Запуска 1Zr-Fe.Система Запуска. Dtc B2271 Сбой Контроля Фиксации Зажигания

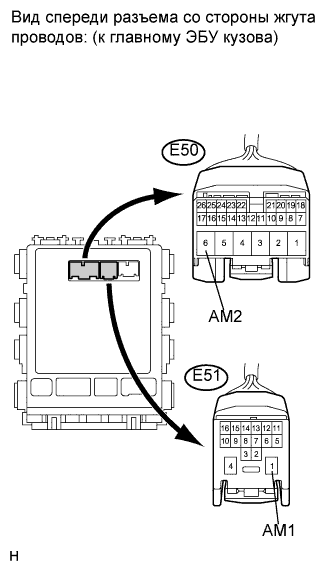

  1. Отсоедините разъемы E50 и E51 ЭБУ.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E51-1 (AM1) - масса
    		Всегда
    		11–14 В
    E50-6 (AM2) - масса
    		Всегда
    		11–14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)
