DTC B1269 Прекращение обмена данными с ЭБУ противоугонной системы


ОПИСАНИЕ

DTC B1269 выводится, когда более чем на 10 секунд прекращается обмен данными между противоугонной системой (ЭБУ противоугонной системы) и главным ЭБУ кузова.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1269
Более 10 секунд отсутствует связь с ЭБУ противоугонной системы.
  1. Жгут проводов и разъем
  2. ЭБУ противоугонной системы в сборе

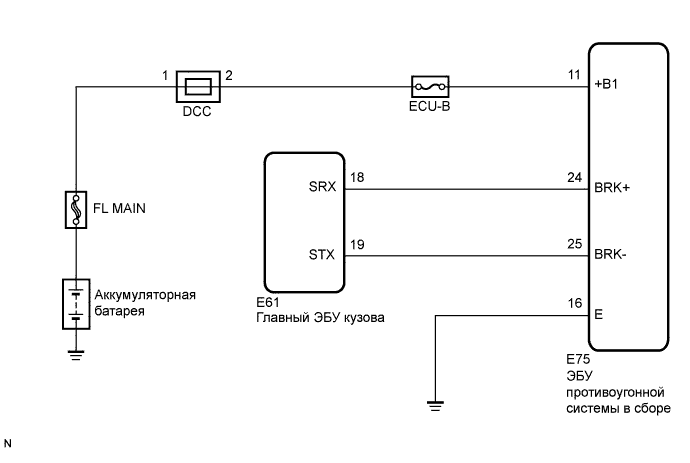

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Устройства Противоугонной Системы.Противоугонная Система. Dtc B1269 Прекращение Обмена Данными С Эбу Противоугонной Системы


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

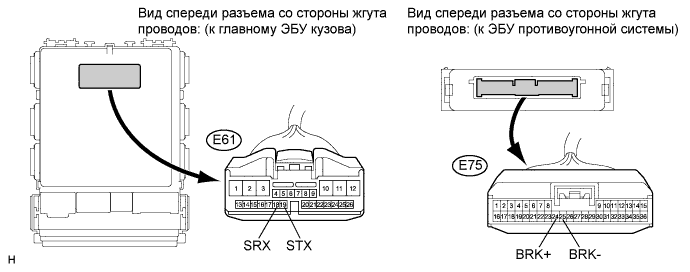

1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ПРОТИВОУГОННОЙ СИСТЕМЫ В СБОРЕ – ГЛАВНЫЙ ЭБУ КУЗОВА)


  1. Отсоедините разъем E75 ЭБУ противоугонной системы и разъем E61 главного ЭБУ кузова.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Устройства Противоугонной Системы.Противоугонная Система. Dtc B1269 Прекращение Обмена Данными С Эбу Противоугонной Системы

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E75-24 (BRK+) - E61-18 (SRX)
    		Всегда
    		Менее 1 Ом
    E75-25 (BRK-) - E61-19 (STX)
    		Всегда
    		Менее 1 Ом
    E75-24 (BRK+) - масса
    		Всегда
    		10 кОм или более
    E75-25 (BRK-) - масса
    		Всегда
    		10 кОм или более
    E75-16 (E) - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

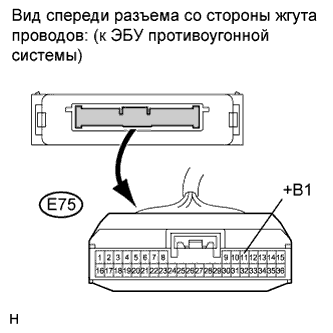

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Устройства Противоугонной Системы.Противоугонная Система. Dtc B1269 Прекращение Обмена Данными С Эбу Противоугонной Системы

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E75-11 (+B1) - масса
    		Всегда
    		11-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ DTC

  1. Сбросьте DTC (Нажмите здесь).

  1. Проверьте, выдается ли прежний DTC.

    УКАЗАНИЕ:
    Перед повторной проверкой DTC установите на место датчики, разъемы и пр., и верните автомобиль в прежнее состояние.

    Результат:

    Результат
    		Следующий шаг
    DTC выводится (для моделей с кузовом типа "седан")
    		А
    DTC выводится (для моделей с кузовом типа "хэтчбэк")
    		B
    DTC не выводится (при выполнении поиска неисправностей в соответствии с ТАБЛИЦЕЙ DTC)
    		C
    DTC не выводится (при выполнении поиска неисправностей в соответствии с ТАБЛИЦЕЙ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ)
    		D


B
ЗАМЕНИТЕ ЭБУ ПРОТИВОУГОННОЙ СИСТЕМЫ В СБОРЕ (для моделей с кузовом типа "хэтчбэк") (Нажмите здесь)

C
ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь)

D
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
А

ЗАМЕНИТЕ ЭБУ ПРОТИВОУГОННОЙ СИСТЕМЫ В СБОРЕ (для моделей с кузовом типа "седан") (Нажмите здесь)
