DTC C0273/13 Обрыв в цепи реле двигателя АБС

DTC C0274/14 Короткое замыкание на B+ в цепи реле двигателя АБС

DTC C1361/91 Короткое замыкание в цепи реле аварийного режима двигателя АБС


ОПИСАНИЕ

Реле двигателя АБС подает питание на двигатель насоса ABS. Когда АБС включена, ЭБУ включает реле двигателя и управляет двигателем насоса ABS.
Данный код DTC может быть зарегистрирован, если напряжение реле электродвигателя (+BM) оказалось ниже порога регистрации DTC вследствие недостаточности выходного напряжения аккумуляторной батареи или генератора.

Код DTC
Условие обнаружения DTC
Неисправный участок
C0273/13
Выполнение одного из следующих условий:
  1. Все следующие условия сохраняются в течение 0,1 с или более.
    1. Напряжение на контакте IG1 находится в диапазоне 9,5–17,2 В.
    2. АБС, BA, TRC или VSC работает при выполнении первоначальной проверки.
    3. Контакт реле разомкнут, когда реле включено.
  2. Оба следующих условия сохраняются в течение 0,1 с.
    1. Напряжение на контакте IG1 составляет менее 9,5 В.
    2. Контакт реле остается разомкнутым, когда реле включено.
  1. Предохранитель ABS № 1
  2. Цепь реле двигателя АБС
  3. Блок управления рабочими цилиндрами тормозов в сборе (реле двигателя АБС)
C0274/14
Когда реле двигателя выключено, реле двигателя остается замкнутым 4 с или более.
  1. Цепь реле двигателя АБС
  2. Блок управления рабочими цилиндрами тормозов в сборе (реле двигателя АБС)
C1361/91
Немедленно после включения зажигания (IG) контакт реле замкнут в течение 4 с при условии, что реле аварийного режима двигателя выключено.
  1. Предохранитель ABS № 1
  2. Цепь реле аварийного режима двигателя АБС
  3. Блок управления рабочими цилиндрами тормозов в сборе (реле аварийного режима двигателя АБС)

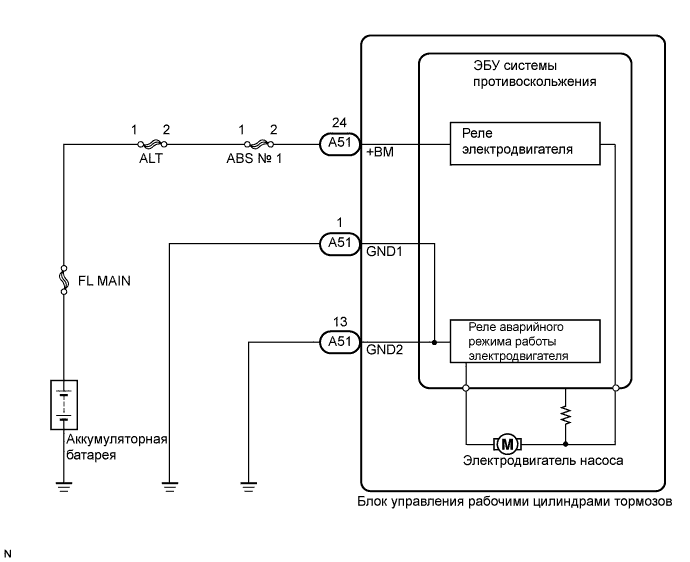

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe). Dtc C0273/13 Обрыв В Цепи Реле Двигателя Абс


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
При замене блока управления рабочими цилиндрами тормозов выполните калибровку "нуля" датчика (Нажмите здесь).
УКАЗАНИЕ:
Если вместе с C0273/13, C0274/13 и/или C1361/91 выводится код C1241/41, сначала необходимо проверить и отремонтировать неисправные узлы, на которые указывает код C1241/41 (Нажмите здесь).
1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ ABS № 1


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe). Dtc C0273/13 Обрыв В Цепи Реле Двигателя Абс

  1. Извлеките предохранитель ABS № 1 из блока реле моторного отсека.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    Предохранитель ABS № 1 (50 А)
    		Всегда
    		Менее 1 Ом


NG
ЗАМЕНИТЕ ПРЕДОХРАНИТЕЛЬ ABS № 1
OK


2.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (РЕЛЕ ДВИГАТЕЛЯ ABS)

  1. Установите предохранитель ABS № 1.

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Запустите двигатель.

  1. Выберите режим Active Test портативного диагностического прибора (Нажмите здесь).

    ABS / VSC / TRC:
    Информация на дисплее прибора
    		Испытываемое устройство
    		Диапазон регулирования
    		Замечание по диагностике
    Motor Relay
    		Реле двигателя АБС
    		Включение / выключение реле
    		Слышен звук работы двигателя

  1. Управляя реле с помощью портативного диагностического прибора, проверьте, слышен ли звук работы реле двигателя АБС.

    Результат:

    Результат
    		Следующий шаг
    Звук срабатывания реле не слышен
    		А
    Звук срабатывания реле слышен
    		B


B
Перейдите к шагу 5
А

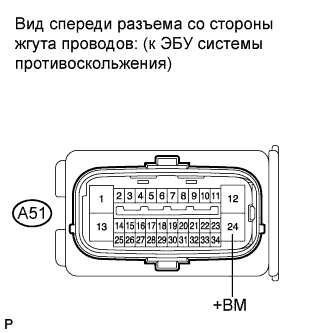

3.ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (КОНТАКТ +BM)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe). Dtc C0273/13 Обрыв В Цепи Реле Двигателя Абс

  1. Выключите зажигание.

  1. Отсоедините разъем ЭБУ системы противоскольжения.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A51-24 (+BM) - масса
    		Всегда
    		11-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДЛЯ ЦЕПИ +B)
OK


4.ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (КОНТАКТ GND)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe). Dtc C0273/13 Обрыв В Цепи Реле Двигателя Абс

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A51-1 (GND1) - масса
    		Всегда
    		Менее 1 Ом
    A51-13 (GND2) - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДЛЯ ЦЕПИ GND)
OK


5.СНОВА ПРОВЕРЬТЕ DTC
УКАЗАНИЕ:
Данный код регистрируется при обнаружении неисправности в блоке управления рабочими цилиндрами тормозов в сборе.
Реле двигателя АБС находится в блоке управления рабочими цилиндрами тормозов в сборе.
Поэтому выполнить проверку реле двигателя АБС и блока реле электродвигателя невозможно. Перед заменой блока управления рабочими цилиндрами тормозов в сборе обязательно проверьте, не выводится ли DTC.

  1. Выключите зажигание.

  1. Подсоедините разъем ЭБУ системы противоскольжения.

  1. Сбросьте DTC (Нажмите здесь).

  1. Запустите двигатель.

  1. Совершите поездку на автомобиле со скоростью не менее 20 км/час (12 миль в час) длительностью 30 с или более.

  1. Проверьте, регистрируется ли тот же DTC (Нажмите здесь).

    Результат:

    Результат
    		Следующий шаг
    Коды DTC (C0273/13, C0274/14 и/или C1361/91) не выводятся
    		А
    Коды DTC (C0273/13, C0274/14 и/или C1361/91) выводятся
    		B
    УКАЗАНИЕ:
    1. Если при включенном зажигании (IG) и выключенном выключателе стоп-сигналов в ЭБУ системы противоскольжения поступает сигнал скорости 6 км/час (4 мили в час) или более, ЭБУ выполняет самодиагностику цепей двигателя и электромагнитного клапана.
    2. Если выводится код нормальной работы системы (коды неисправностей не выводятся), слегка покачайте разъемы, жгут проводов и предохранители блока управления рабочими цилиндрами тормозов. Убедитесь, что коды DTC не выводятся.
    3. Если при покачивании разъема или жгута проводов блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) выводятся какие-либо коды DTC, проверьте и отремонтируйте разъем или жгут проводов.
    4. Возможно, коды DTC выводятся вследствие плохого контакта в разъеме.


B
ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (Нажмите здесь)
А

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ (ИМИТАЦИЯ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТЕЙ) (Нажмите здесь)
