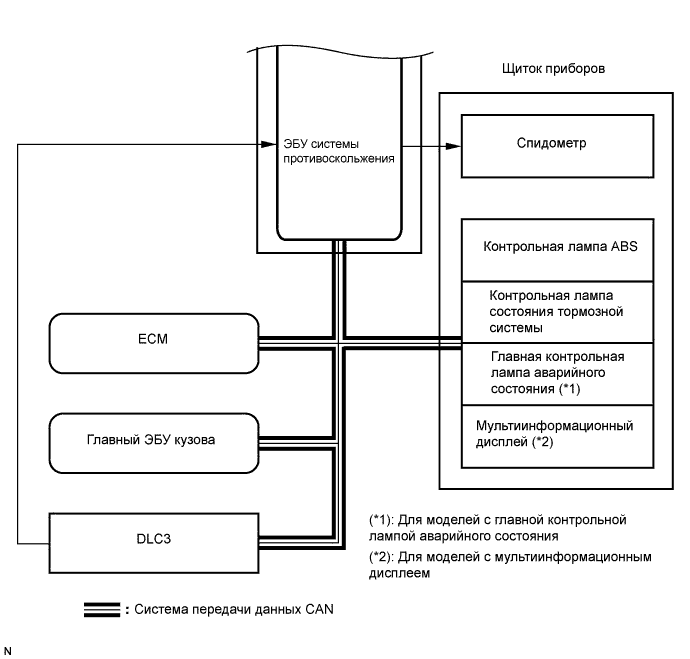

Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe) -- Схема Системы



COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe) Схема Системы


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe) Схема Системы


Передающий ЭБУ (передатчик)
Принимающий ЭБУ
Сигналы
Метод передачи данных
ECM
ЭБУ системы противоскольжения
  1. Сигнал положения рычага переключения передач
  2. Сигнал положения дроссельной заслонки
  3. Сигнал частоты вращения коленчатого вала двигателя
Система передачи данных CAN
Главный ЭБУ кузова
ЭБУ системы противоскольжения
Сигнал выключателя стояночного тормоза
Система передачи данных CAN
ЭБУ системы противоскольжения
Щиток приборов
  1. Сигнал контрольной лампы ABS
  2. Сигнал контрольной лампы состояния тормозной системы
  3. Сигнал главной контрольной лампы аварийного состояния (*1)
  4. Сигнал мультиинформационного дисплея (*2)
  5. Сигнал частоты вращения колеса
Система передачи данных CAN
(*1): Для моделей с главной контрольной лампой аварийного состояния
(*2): Для моделей с мультиинформационным дисплеем
