Система Курсовой Устойчивости (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe) -- Контакты Эбу

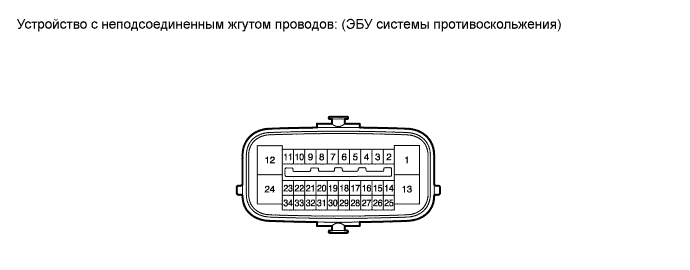

КОНТАКТЫ ЭБУ
(*1): Для моделей с переключателем VSC OFF

COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Система Курсовой Устойчивости (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe) Контакты Эбу


Номера контактов (обозначения)
Описание контактов
1 (GND1)
Масса ЭБУ системы противоскольжения
2 (STP)
Вход выключателя стоп-сигналов
4 (RL-)
Вход (-) сигнала частоты вращения левого заднего колеса
5 (RL+)
Выход питания (+) датчика частоты вращения левого заднего колеса
6 (FR-)
Вход (-) сигнала частоты вращения правого переднего колеса
7 (FR+)
Выход питания (+) датчика частоты вращения правого переднего колеса
11 (SP1)
Выход сигнала скорости для спидометра
12 (+BS)
Питание реле электромагнитного клапана
13 (GND2)
Масса двигателя насоса
14 (CANL)
Линия L шины CAN
16 (RR-)
Вход (-) сигнала частоты вращения правого заднего колеса
17 (RR+)
Выход питания (+) датчика частоты вращения правого заднего колеса
18 (FL-)
Вход (-) сигнала частоты вращения левого переднего колеса
19 (FL+)
Выход питания (+) датчика частоты вращения левого переднего колеса
24 (+BM)
Питание реле электродвигателя
25 (CANH)
Линия H шины CAN
30 (CSW) (*1)
Вход выключателя VSC OFF
33 (TS)
Ввод проверки датчика
34 (IG1)
Источник питания ЭБУ

ПРОВЕРКА КОНТАКТОВ

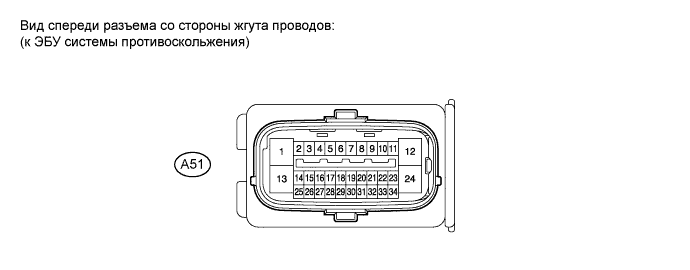

  1. Отсоедините разъем и измерьте напряжение и сопротивление со стороны жгута проводов.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Система Курсовой Устойчивости (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe) Контакты Эбу

    УКАЗАНИЕ:
    Напряжение невозможно измерить, когда разъем подсоединен к ЭБУ системы противоскольжения, так как разъем является водонепроницаемым.

    Номинальное значение / Номинальный режим:
    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    A51-1 (GND1) - масса
    		W-B - масса
    		Масса ЭБУ системы противоскольжения
    		Всегда
    		Менее 1 Ом
    A51-2 (STP) - масса
    		L-W - масса
    		Вход выключателя стоп-сигналов
    		Выключатель стоп-сигналов: ON (ВКЛ) → OFF (ВЫКЛ)
    (педаль тормоза: нажата → отпущена)
    		8–14 В
    → менее 1,5 В
    A51-12 (+BS) - масса
    		W - масса
    		Питание реле электромагнитного клапана
    		Всегда
    		11–14 В
    A51-13 (GND2) - масса
    		W-B - масса
    		Масса двигателя насоса
    		Всегда
    		Менее 1 Ом
    A51-24 (+BM) - масса
    		L - масса
    		Питание реле электродвигателя
    		Всегда
    		11–14 В
    A51-30 (CSW) (*1) - масса
    		P - масса
    		Вход выключателя VSC OFF
    		Переключатель VSC OFF: ON (ВКЛ) → OFF (ВЫКЛ) (не нажат)
    		Менее 25 Ом → 10 кОм или более
    A51-34 (IG1) - масса
    		L-B - масса
    		Источник питания ЭБУ
    		Зажигание включено (IG)
    		11–14 В
    (*1): Для моделей с переключателем VSC OFF
