СИСТЕМА ОСВЕЩЕНИЯ - Цепь контакта LVL


ОПИСАНИЕ

  1. При соединении контактов LVL и CG разъема DLC3 ЭБУ системы AFS или ЭБУ системы управления уровнем фар инициализирует сигнал датчика высоты подвески.

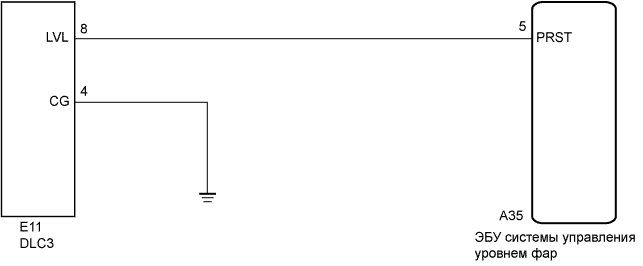

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Система Освещения Цепь Контакта Lvl


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (DLC3 – ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Система Освещения Цепь Контакта Lvl

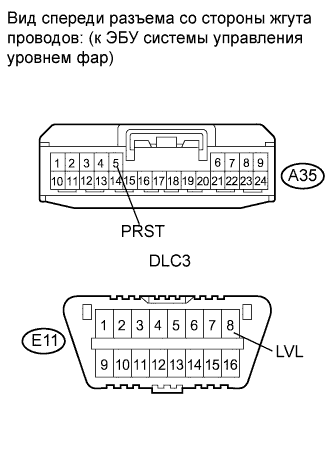

  1. Отсоедините разъем A35 ЭБУ системы управления уровнем фар.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A35-5 (PRST) - E11-8 (LVL)
    		Всегда
    		Менее 1 Ом
    A35-5 (PRST) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

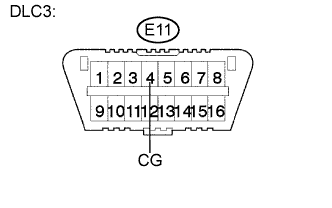

2.ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (DLC3 – МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Система Освещения Цепь Контакта Lvl

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E11-4 (CG) - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
