Переключатель Люка В Сборе Проверка. Corolla ZZE150

Кузов. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Люк. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. ПРОВЕРЬТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ

Переключатель Люка В Сборе -- Проверка



1. ПРОВЕРЬТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Люк.Система Люка.Переключатель Люка В Сборе Проверка

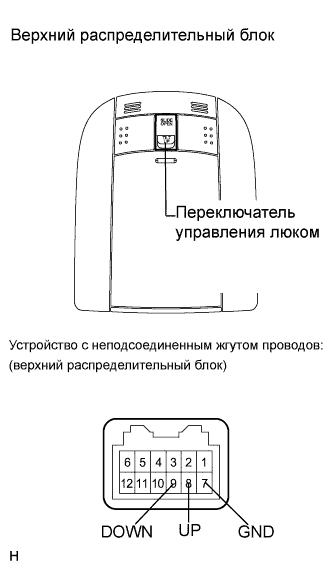

  1. Измерьте сопротивление переключателя.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    8 (UP) - 7 (GND)
    		Выключатель TILT UP нажат
    		Менее 1 Ом
    8 (UP) - 7 (GND)
    		ВыключательTILT UP не нажат
    		10 кОм или более
    9 (DOWN) - 7 (GND)
    		Выключатель SLIDE OPEN нажат
    		Менее 1 Ом
    9 (DOWN) - 7 (GND)
    		Выключатель SLIDE OPEN не нажат
    		10 кОм или более
    Если сопротивление не соответствует номинальному, замените лампу индивидуального освещения.
