Электродвигатель Стеклоподъемника (Для 5-Дверных Моделей С Кузовом Типа "Хэтчбэк") -- Проверка Без Снятия С Автомобиля

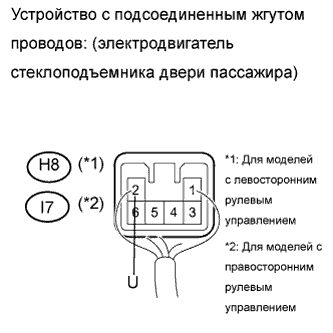

1. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (со стороны переднего пассажира)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Электродвигатель Стеклоподъемника (Для 5-Дверных Моделей С Кузовом Типа Хэтчбэк) Проверка Без Снятия С Автомобиля

  1. Проверьте действие PTC внутри электродвигателя стеклоподъемника.

    ПРИМЕЧАНИЕ:
    При выполнении данной проверки механизм стеклоподъемника и оконное стекло должны быть установлены на автомобиль.

    1. Подсоедините щуп DC 400 A электрического диагностического прибора к жгуту проводов контакта 2.

      ПРИМЕЧАНИЕ:
      Направление метки со стрелкой на щупе должно совпадать с направлением тока.

    2. Полностью закройте дверное окно, нажав на переключатель UP электрического стеклоподъемника. Подождите примерно 60 секунд.

    3. Продолжая удерживать переключатель UP нажатым, измерьте время, в течение которого электрический ток снижается от значения в диапазоне 16-28 А примерно до 1 А (проверка отключения тока).

      Номинальное значение / Номинальный режим:
      4-90 секунд
      Если результат не соответствует требованиям, замените электродвигатель стеклоподъемника.

    4. Через 60 секунд после выполнения предыдущей операции нажмите переключатель электрического стеклоподъемника в положение DOWN (Вниз) (дверь со стороны пассажира).

      OK:
      Стекло двери со стороны пассажира опускается.
      Если результат не соответствует требованиям, замените электродвигатель стеклоподъемника.

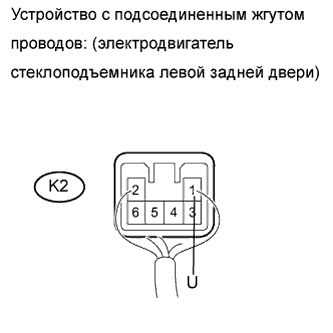

2. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Электродвигатель Стеклоподъемника (Для 5-Дверных Моделей С Кузовом Типа Хэтчбэк) Проверка Без Снятия С Автомобиля

  1. Проверьте действие PTC внутри электродвигателя стеклоподъемника.

    ПРИМЕЧАНИЕ:
    При выполнении данной проверки механизм стеклоподъемника и оконное стекло должны быть установлены на автомобиль.

    1. Подсоедините щуп DC 400 A электрического диагностического прибора к жгуту проводов контакта 1.

      ПРИМЕЧАНИЕ:
      Направление метки со стрелкой на щупе должно совпадать с направлением тока.

    2. Полностью закройте дверное окно, нажав на переключатель UP электрического стеклоподъемника. Подождите примерно 60 секунд.

    3. Продолжая удерживать переключатель UP нажатым, измерьте время, в течение которого электрический ток снижается от значения в диапазоне 16-28 А примерно до 1 А (проверка отключения тока).

      Номинальное значение / Номинальный режим:
      4-90 секунд
      Если результат не соответствует требованиям, замените электродвигатель стеклоподъемника.

    4. Через 60 секунд после выполнения предыдущей операции нажмите переключатель электрического стеклоподъемника в положение DOWN (Вниз) (левая задняя дверь).

      OK:
      Стекло левой задней двери опускается.
      Если результат не соответствует требованиям, замените электродвигатель стеклоподъемника.

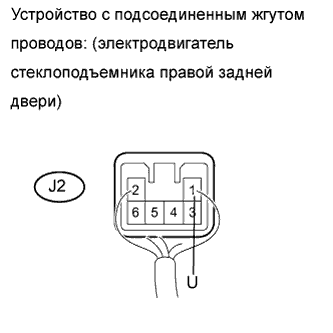

3. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Электродвигатель Стеклоподъемника (Для 5-Дверных Моделей С Кузовом Типа Хэтчбэк) Проверка Без Снятия С Автомобиля

  1. Проверьте действие PTC внутри электродвигателя стеклоподъемника.

    ПРИМЕЧАНИЕ:
    При выполнении данной проверки механизм стеклоподъемника и оконное стекло должны быть установлены на автомобиль.

    1. Подсоедините щуп DC 400 A электрического диагностического прибора к жгуту проводов контакта 1.

      ПРИМЕЧАНИЕ:
      Направление метки со стрелкой на щупе должно совпадать с направлением тока.

    2. Полностью закройте дверное окно, нажав на переключатель UP электрического стеклоподъемника. Подождите примерно 60 секунд.

    3. Продолжая удерживать переключатель UP нажатым, измерьте время, в течение которого электрический ток снижается от значения в диапазоне 16-28 А примерно до 1 А (проверка отключения тока).

      Номинальное значение / Номинальный режим:
      4-90 секунд
      Если результат не соответствует требованиям, замените электродвигатель стеклоподъемника.

    4. Через 60 секунд после выполнения предыдущей операции нажмите переключатель электрического стеклоподъемника в положение DOWN (Вниз) (правая задняя дверь).

      OK:
      Стекло правой задней двери опускается.
      Если результат не соответствует требованиям, замените электродвигатель стеклоподъемника.
