Установка Кондиционирования Воздуха (Для Моделей С Кузовом Типа "Седан") -- Разборка |

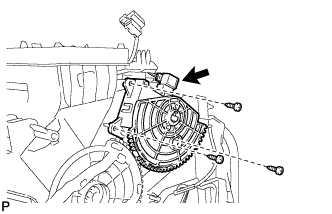

| 1. СНИМИТЕ СЕРВОДВИГАТЕЛЬ УПРАВЛЕНИЯ ЗАСЛОНКОЙ ВОЗДУХА В САЛОНЕ (для моделей с автоматическим кондиционером) |
Отсоедините разъем.
 |
Выверните 3 винта и снимите серводвигатель управления заслонкой воздуховода в салоне.

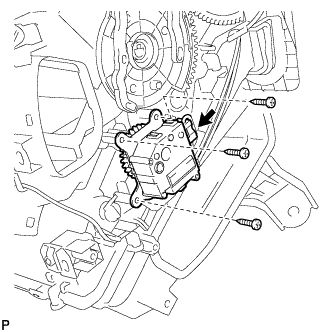

| 2. СНИМИТЕ СЕРВОДВИГАТЕЛЬ УПРАВЛЕНИЯ СМЕСИТЕЛЬНОЙ ЗАСЛОНКОЙ (для моделей с автоматическим кондиционером) |
Отсоедините разъем.
 |
Выверните 3 винта и снимите серводвигатель управления смесительной заслонкой.

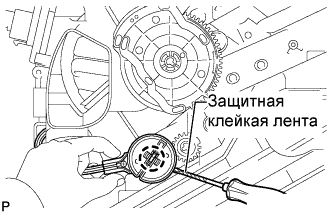

| 3. СНИМИТЕ ТРОС УПРАВЛЕНИЯ ОТОПИТЕЛЕМ № 2 В СБОРЕ (для моделей с кондиционером с ручным управлением) |
С помощью отвертки с обернутым изолентой концом отцепите захват и снимите трос управления отопителем № 2 в сборе.
 |

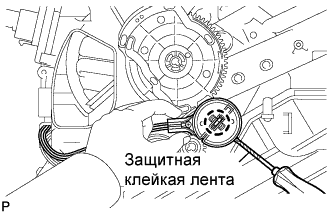

| 4. СНИМИТЕ ТРОС УПРАВЛЕНИЯ СМЕСИТЕЛЬНОЙ ЗАСЛОНКОЙ В СБОРЕ (для моделей с кондиционером с ручным управлением) |
С помощью отвертки с обернутым изолентой концом отцепите захват и снимите трос управления смесительной заслонкой в сборе.
 |

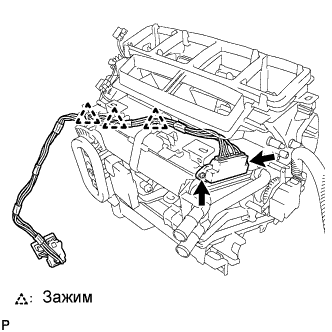

| 5. СНИМИТЕ УСТРОЙСТВО БЫСТРОГО ПОДОГРЕВА В СБОРЕ (для моделей с подогревателем PTC) |
Расцепите все зажимы.
 |
Выверните 2 винта.
Снимите устройство быстрого подогрева в сборе, как показано на рисунке.
 |

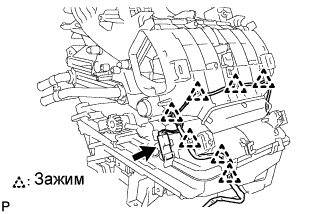

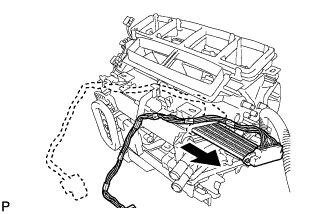

| 6. СНИМИТЕ ЖГУТ ПРОВОДОВ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей с автоматическим кондиционером) |
Отсоедините разъем.
 |
Отцепите все зажимы и снимите жгут проводов системы кондиционирования.

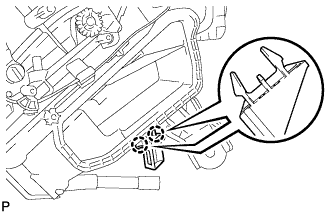

| 7. СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН ОПОРЫ КОНСОЛИ |
Отцепите 2 захвата и снимите правый кронштейн опоры консоли.
 |
| 8. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ОПОРЫ КОНСОЛИ |
Выкрутите винт и снимите левый кронштейн опоры консоли.
 |

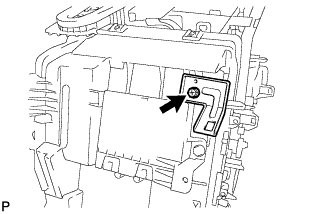

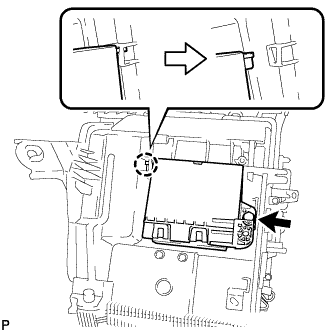

| 9. СНИМИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |
Выверните винт.
 |
Отцепите захват и снимите блок управления системой кондиционирования в сборе, как показано на рисунке.

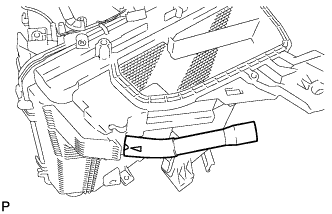

| 10. СНИМИТЕ ВОЗДУХОВОД СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей с автоматическим кондиционером) |
Отцепите 2 захвата и снимите воздуховод системы кондиционирования в сборе.
 |
| 11. СНИМИТЕ СЛИВНОЙ ШЛАНГ КОНДИЦИОНЕРА |
Снимите сливной шланг охладителя с радиатора системы кондиционирования в сборе.
 |

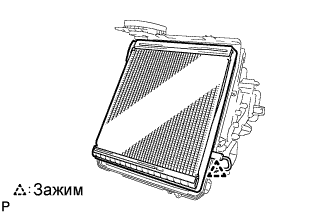

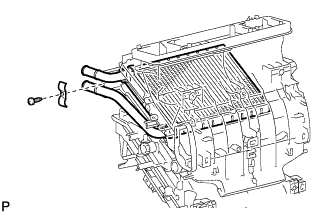

| 12. СНИМИТЕ БЛОК РАДИАТОРА ОТОПИТЕЛЯ |
Выверните винт и снимите зажим.
 |
Снимите блок радиатора отопителя в сборе с кондиционера в сборе.

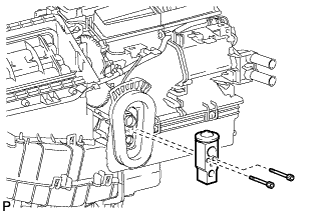

| 13. СНИМИТЕ КЛАПАН КОМПЕНСАЦИИ РАСШИРЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ |
С помощью шестигранного ключа на 4 мм выверните 2 болта с шестигранными головками и снимите клапан компенсации расширения.
 |

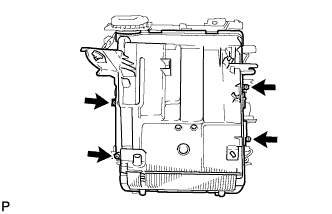

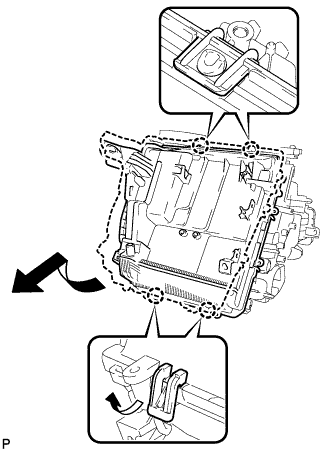

| 14. СНИМИТЕ ИСПАРИТЕЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 1 В СБОРЕ |
Выверните 4 винта.
 |
Освободите 4 захвата и снимите нижний кожух отопителя.
 |
Отцепите зажим и снимите испаритель системы кондиционирования № 1 в сборе вместе с термистором системы кондиционирования № 1.
 |

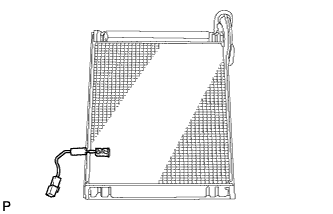

| 15. СНИМИТЕ ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 1 |
Снимите термистор системы кондиционирования № 1 с испарителя системы кондиционирования № 1 в сборе.
 |
