Клапан Управления Разрежением Снятие. Corolla Auris

Двигатель. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Система Впуска 2Ad-Fhv. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. REMOVE FRONT WIPER ARM HEAD CAP

  2. REMOVE FRONT WIPER ARM AND BLADE ASSEMBLY LH

  3. REMOVE FRONT WIPER ARM AND BLADE ASSEMBLY RH

  4. REMOVE HOOD TO COWL TOP SEAL

  5. REMOVE COWL TOP VENTILATOR LOUVER RH

  6. REMOVE COWL TOP VENTILATOR LOUVER LH

  7. REMOVE WINDSHIELD WIPER MOTOR AND LINK ASSEMBLY

  8. REMOVE DIFFERENTIAL PRESSURE SENSOR ASSEMBLY

  9. REMOVE COWL BODY MOUNTING REINFORCEMENT LH

  10. REMOVE COWL TOP PANEL OUTER

  11. REMOVE NO. 1 ENGINE COVER

  12. REMOVE VACUUM REGULATING VALVE ASSEMBLY

Клапан Управления Разрежением -- Снятие



1. REMOVE FRONT WIPER ARM HEAD CAP


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите 2 крышки рычага стеклоочистителя ветрового стекла.



2. REMOVE FRONT WIPER ARM AND BLADE ASSEMBLY LH


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отверните гайку и снимите рычаг левого переднего стеклоочистителя со щеткой в сборе.



3. REMOVE FRONT WIPER ARM AND BLADE ASSEMBLY RH


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отверните гайку и снимите рычаг правого переднего стеклоочистителя со щеткой в сборе.



4. REMOVE HOOD TO COWL TOP SEAL


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 7 фиксаторов и снимите верхнее уплотнение между капотом и кожухом.



5. REMOVE COWL TOP VENTILATOR LOUVER RH


  1. Освободите 11 захватов и зажим и снимите правую вентиляционную решетку в верхней части кожуха.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Впуска 2Ad-Fhv.Воздухозаборная Система.Клапан Управления Разрежением Снятие



6. REMOVE COWL TOP VENTILATOR LOUVER LH


  1. Освободите 6 захватов и зажим и снимите левую вентиляционную решетку в верхней части кожуха.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Впуска 2Ad-Fhv.Воздухозаборная Система.Клапан Управления Разрежением Снятие



7. REMOVE WINDSHIELD WIPER MOTOR AND LINK ASSEMBLY


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините разъем.

  1. Выверните 2 болта и снимите электродвигатель стеклоочистителя ветрового стекла с тягой в сборе.



8. REMOVE DIFFERENTIAL PRESSURE SENSOR ASSEMBLY


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Впуска 2Ad-Fhv.Воздухозаборная Система.Клапан Управления Разрежением Снятие

  1. Выверните болт и снимите дифференциальный датчик давления в сборе с наружной верхней панели кожуха.



9. REMOVE COWL BODY MOUNTING REINFORCEMENT LH


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 3 болта и снимите левый усилитель крепления кожуха к кузову.



10. REMOVE COWL TOP PANEL OUTER


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините зажимы и отогните правую водозащитную пластину и брызгозащитное уплотнение воздуховода отопителя № 1, как показано на рисунке.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 8 болтов и снимите наружную верхнюю панель кожуха.



11. REMOVE NO. 1 ENGINE COVER


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Впуска 2Ad-Fhv.Воздухозаборная Система.Клапан Управления Разрежением Снятие

  1. Detach the 4 clips and remove the engine cover.

    ПРИМЕЧАНИЕ:
    1. Lift the area around the clips on the top of the engine cover.
    2. Do not suddenly lift the engine cover. Remove the cover slowly by detaching the clips on by one.
    3. Lift area A shown in the illustration particularly slowly because there is a cowl on the top of the area around A. Failure to do so may damage the cover.


12. REMOVE VACUUM REGULATING VALVE ASSEMBLY


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

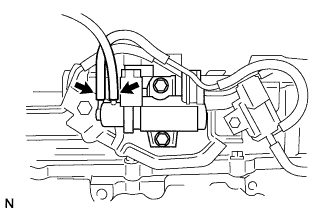

  1. Disconnect the vacuum hoses.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

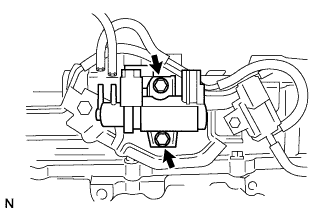

  1. Remove the 2 bolts and vacuum regulating valve.
