Иммобилайзер Двигателя (Для Моделей Без Системы Посадки И Запуска) Описание Системы. Corolla ZZE150
ОПИСАНИЕ СИСТЕМЫ ИММОБИЛАЙЗЕРА ДВИГАТЕЛЯ
НАЗНАЧЕНИЕ ОСНОВНЫХ КОМПОНЕНТОВ
ФУНКЦИЯ СИСТЕМЫ
Иммобилайзер Двигателя (Для Моделей Без Системы Посадки И Запуска) -- Описание Системы |
| ОПИСАНИЕ СИСТЕМЫ ИММОБИЛАЙЗЕРА ДВИГАТЕЛЯ |
Система иммобилайзера двигателя защищает автомобиль от угона. В этой системе используется ЭБУ электронного ключа зажигания, в котором сохраняются коды зарегистрированных ключей зажигания. При попытке запуска двигателя с помощью незарегистрированного ключа ЭБУ направляет в ECM сигнал запрета подачи топлива и зажигания, что позволяет эффективно заблокировать двигатель.
| НАЗНАЧЕНИЕ ОСНОВНЫХ КОМПОНЕНТОВ |
Устройство
| Описание
|
Усилитель/катушка электронного ключа зажигания
| Когда ключ вставляется в замок зажигания, катушка принимает код ключа. Затем усилитель усиливает идентификационный код и передает его на ЭБУ электронного ключа зажигания.
|
Выключатель разблокировки ключа в сборе
| Определяет, вставлен ли ключ в замок зажигания, и передает результат на ЭБУ электронного ключа зажигания.
|
ECM
| ECM получает результаты проверки идентификационного кода с ЭБУ электронного ключа зажигания. ECM также проверяет ЭБУ. Затем принимает решение, следует ли активировать иммобилайзер.
|
Контрольная лампа безопасности
| В зависимости от состояния ЭБУ электронного ключа зажигания, контрольная лампа безопасности горит непрерывно или мигает.
|
Когда ЭБУ электронного ключа зажигания определяет, что выключатель разблокировки ключа включен, он подает ток на катушку электронного ключа зажигания и посылает радиосигнал. Микросхема электронного ключа зажигания, встроенная в головку ключа, получает этот сигнал. Затем электронный ключ зажигания посылает сигнал идентификационного кода ключа. Катушка электронного ключа зажигания получает этот сигнал, усилитель электронного ключа зажигания усиливает его, а затем сигнал передается на ЭБУ.
ЭБУ сравнивает идентификационный код ключа с идентификационным кодом автомобиля, зарегистрированным в ЭБУ, и выдает результаты на ECM.
Если результаты идентификации покажут совпадение идентификационного кода ключа с идентификационным кодом автомобиля и ЭБУ подтвердит это совпадение: 1) система иммобилайзера двигателя не отключает двигатель и систему управления запуском двигателя (система управления впрыском топлива и зажиганием); 2) ЭБУ передает сигнал отключения контрольной лампы безопасности на дисплей с часами. Затем контрольная лампа безопасности на дисплее с часами выключается.

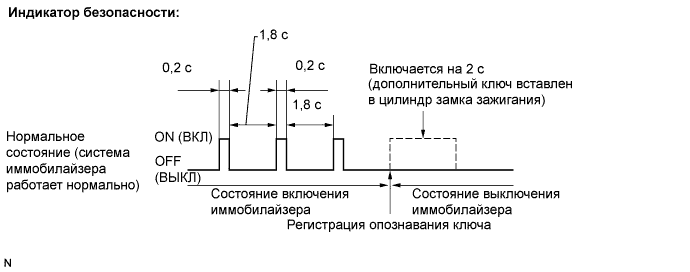

Режим включения контрольной лампы безопасности, как показано ниже (при переходе из состояния включения иммобилайзера в состояние выключения):
