DTC B2780 Неисправность выключателя разблокировки ключа/ нажимного переключателя


ОПИСАНИЕ

Этот код DTC выдается, если ЭБУ электронного ключа зажигания не определяет, что выключатель разблокировки ключа включен, даже когда замок зажигания установлен в положение ON (ВКЛ). В нормальных условиях, когда замок зажигания установлен в положение ON (ВКЛ), выключатель разблокировки ключа включен.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2780
Выключатель разблокировки ключа не находится в состоянии включения, замок зажигания установлен в положение ON (ВКЛ)
  1. Жгут проводов
  2. Выключатель разблокировки ключа в сборе
  3. ЭБУ электронного ключа зажигания

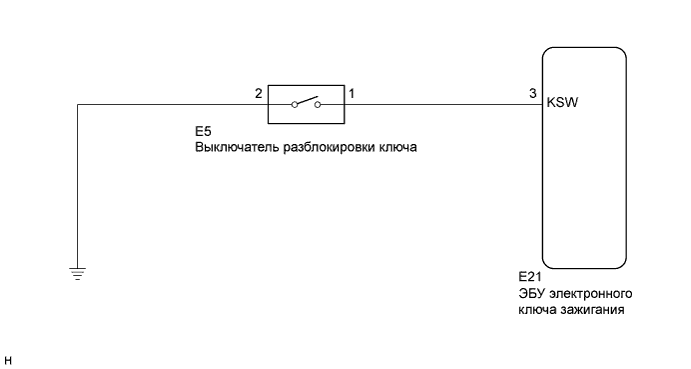

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Иммобилайзер Двигателя.Иммобилайзер Двигателя (Для Моделей С Системой Посадки И Запуска). Dtc B2780 Неисправность Выключателя Разблокировки Ключа/ Нажимного Переключателя


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
При замене ЭБУ электронного ключа зажигания зарегистрируйте ключ и идентификатор передачи данных ЭБУ.
1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Поверните замок зажигания в положение ON (ВКЛ) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).

  1. Выберите параметр Key SW из списка DATA LIST и считайте его значение с дисплея портативного диагностического прибора.

    IMMOBILISER (Иммобилайзер):
    Информация на дисплее прибора
    		Измеряемая величина/диапазон измерения
    		Нормальное состояние
    		Замечание по диагностике
    Key SW
    		Сигнал выключателя разблокировки ключа / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Ключ вставлен в замок зажигания
    OFF (ВЫКЛ): Ключ не вставлен в замок зажигания
    		-
    OK:
    На экране отображается ON (ВКЛ) (ключ вставлен в замок зажигания).


NG
Перейдите к шагу 2
OK

ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ

2.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Иммобилайзер Двигателя.Иммобилайзер Двигателя (Для Моделей С Системой Посадки И Запуска). Dtc B2780 Неисправность Выключателя Разблокировки Ключа/ Нажимного Переключателя

  1. Снимите выключатель разблокировки ключа (Нажмите здесь).

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение переключателя
    		Заданные условия
    1 - 2
    		Выключатель нажат
    (ключ вставлен)
    		Менее 1 Ом
    Выключатель свободен
    (ключ не вставлен)
    		10 кОм или более


NG
ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ (Нажмите здесь)
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА - МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Иммобилайзер Двигателя.Иммобилайзер Двигателя (Для Моделей С Системой Посадки И Запуска). Dtc B2780 Неисправность Выключателя Разблокировки Ключа/ Нажимного Переключателя

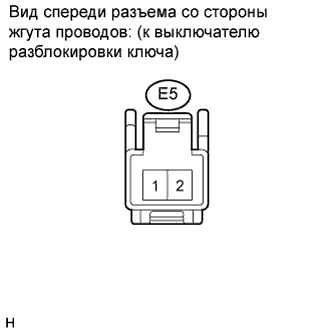

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E5-2 - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ – ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Иммобилайзер Двигателя.Иммобилайзер Двигателя (Для Моделей С Системой Посадки И Запуска). Dtc B2780 Неисправность Выключателя Разблокировки Ключа/ Нажимного Переключателя

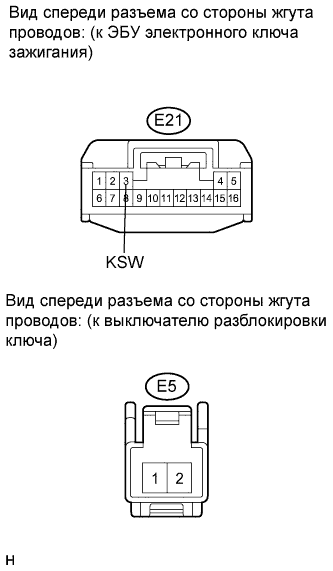

  1. Отсоедините разъем Е21 ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E21-3 (KSW) - E5-1
    		Всегда
    		Менее 1 Ом
    E5-1 - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ
