ИММОБИЛАЙЗЕР ДВИГАТЕЛЯ (для моделей без системы посадки и запуска) - Цепь питания ЭБУ |
ОПИСАНИЕ
Эта цепь подает питание на ЭБУ электронного ключа зажигания.

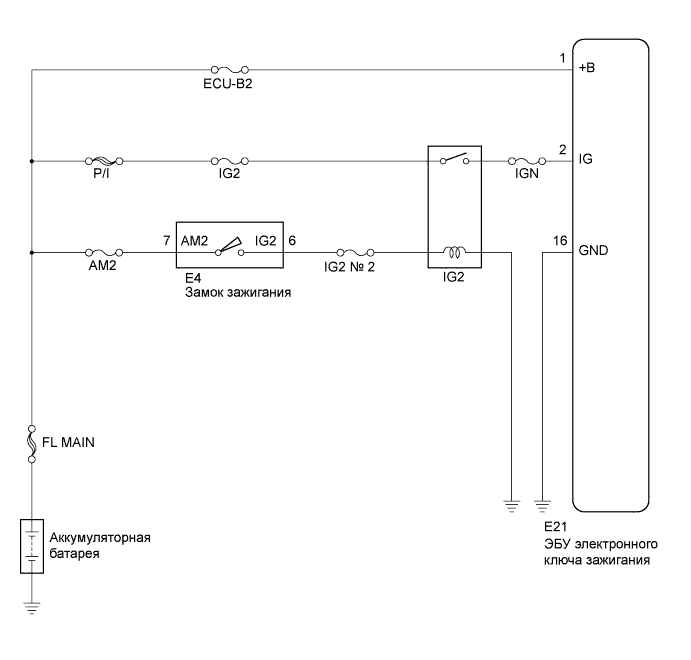

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- ПРИМЕЧАНИЕ:
- При замене ЭБУ электронного ключа зажигания зарегистрируйте ключ и идентификатор передачи данных ЭБУ.
| 1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ) |
Отсоедините разъем Е21 ЭБУ.

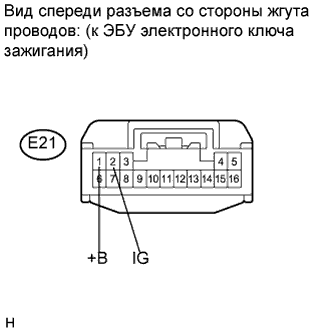

Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
E21-1 (+B) - масса
| Всегда
| 11-14 В
|
E21-2 (IG) - масса
| Замок зажигания в положении OFF (ВЫКЛ)
| Менее 1 В
|
Замок зажигания в положении ON (ВКЛ)
| 11-14 В
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ, ЛИБО ЗАМЕНИТЕ ПРЕДОХРАНИТЕЛЬ |
|
|
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ - МАССА) |

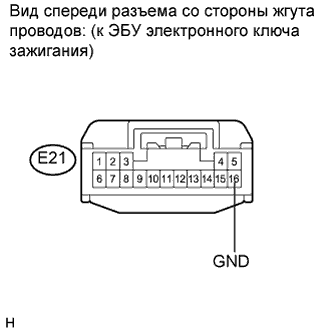

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
E21-16 (GND) - масса
| Всегда
| Менее 1 Ом
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| OK |
|
|
|
| ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь) |
|
