Система Кондиционирования (Для Автоматического Кондиционера) Проверка / Сброс Кодов Dtc. Corolla ZZE150

Отопитель И Система Кондиционирования. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Кондиционирование Воздуха. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. ПРОВЕРКА DTC (ПРОВЕРКА ДАТЧИКОВ)

  1. СБРОС DTC

  1. ПРОВЕРКА DTC С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

Система Кондиционирования (Для Автоматического Кондиционера) -- Проверка / Сброс Кодов Dtc



ПРОВЕРКА DTC (ПРОВЕРКА ДАТЧИКОВ)

  1. Запустите и прогрейте двигатель.

  2. Выполните проверку индикаторов (Нажмите здесь).

    УКАЗАНИЕ:
    По завершении проверки индикаторов система автоматически перейдет в режим DTC.


    3. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Кондиционирования (Для Автоматического Кондиционера) Проверка / Сброс Кодов Dtc

  3. Считайте код, отображаемый на панели. (коды неисправностей отображаются на дисплее температуры).

    ПРИМЕЧАНИЕ:
    1. Поиск неисправностей может быть частично выполнен в режиме проверки датчиков, который автоматически вступает в действие после проверки индикаторов. Обязательно выполните проверку исполнительных механизмов, а затем повторите проверку датчиков.
    2. Если проверка выполняется в темном месте, DTC 21 или 24 могут быть отображены даже при нормальной работе системы.
    УКАЗАНИЕ:
    Описание кодов см. в таблице DTC (таблице диагностических кодов неисправностей) (Нажмите здесь).
    1. В отсутствие неисправностей выводится код DTC 00.
    2. В качестве примера на рисунке показан вид дисплея в случае индикации кода 21.


    4. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Кондиционирования (Для Автоматического Кондиционера) Проверка / Сброс Кодов Dtc

  4. Если считывание данных затруднено вследствие их автоматического изменения, нажмите на переключатель "DEF", чтобы данные отображались поочередно и могли быть считаны легче. При каждом нажатии переключателя "DEF" на дисплее будет отображаться информация, соответствующая следующему шагу.

    1. Нажмите на переключатель OFF (ВЫКЛ), чтобы завершить диагностику с панели.
    2. Нажмите на переключатель "R/F", чтобы перейти в режим проверки исполнительных механизмов.

СБРОС DTC


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Кондиционирования (Для Автоматического Кондиционера) Проверка / Сброс Кодов Dtc

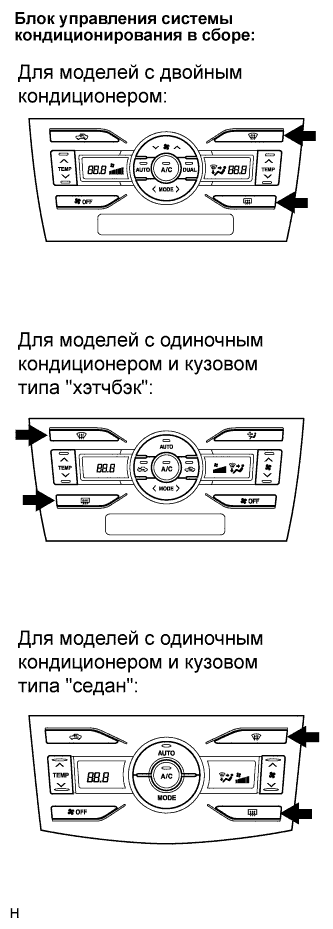

  1. Во время проверки датчиков одновременно нажмите на переключатели "FRONT DEF" и "REAR DEF".


ПРОВЕРКА DTC С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

  1. Подсоедините портативный диагностический прибор к DLC3.

  2. Зажигание включено (IG).

  3. Включите портативный диагностический прибор.

  4. Откройте следующие пункты меню: Body / Air Conditioner / DTC.

    УКАЗАНИЕ:
    Более подробная информация приведена в руководстве по эксплуатации портативного диагностического прибора.

  5. Обратитесь к описанию кодов DTC.

  6. Сбросьте коды DTC.

    УКАЗАНИЕ:
    Устраните неисправности, а затем сбросьте коды DTC.

    1. Подсоедините портативный диагностический прибор к DLC3.

    2. Зажигание включено (IG).

    3. Откройте следующие пункты меню: Body / Air Conditioner / DTC / Clear.

      УКАЗАНИЕ:
      Более подробная информация приведена в руководстве по эксплуатации портативного диагностического прибора.

    4. Нажмите кнопку YES.
