Двигатель. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Система Запуска 1Nd-Tv. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Стартер (Для 1,1 Квт) -- Установка |
| 1. INSTALL STARTER ASSEMBLY (for Multi-Mode Manual Transaxle) |
 |
Install the starter assembly with the 2 bolts.
- Момент затяжки:
- 37 Н*м{377 кгс*см, 27 фунт-сила-футов}
Connect the connector.
Connect terminal 30 with the nut.
- Момент затяжки:
- 9.8 Н*м{100 кгс*см, 87 фунт-сила-дюймов}
Close the terminal cap.

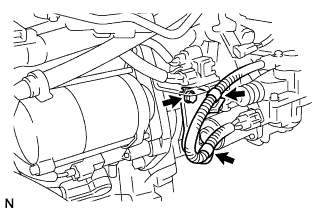

Install the wire harness bracket with the bolt.
- Момент затяжки:
- 8.0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}
 |
Install the harness clamp.
| 2. INSTALL STARTER ASSEMBLY (for Manual Transaxle) |
|

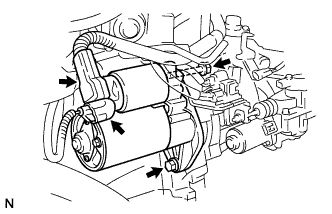

Install the starter assembly with the 2 bolts.
- Момент затяжки:
- 37 Н*м{377 кгс*см, 27 фунт-сила-футов}
Connect the connector.
Connect terminal 30 with the nut.
- Момент затяжки:
- 9.8 Н*м{100 кгс*см, 87 фунт-сила-дюймов}
Close the terminal cap.
| 3. INSTALL NO. 1 ENGINE UNDER COVER |
| 4. INSTALL NO. 1 ENGINE COVER |
Fit the 4 retainers and install the No. 1 engine cover.
| 5. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL |
- Момент затяжки:
- 5.4 Н*м{55 кгс*см, 48 фунт-сила-дюймов}
