Кожух Люка (Для 5-Дверных Моделей С Кузовом Типа Хэтчбэк) Повторная Сборка. Corolla ZZE150

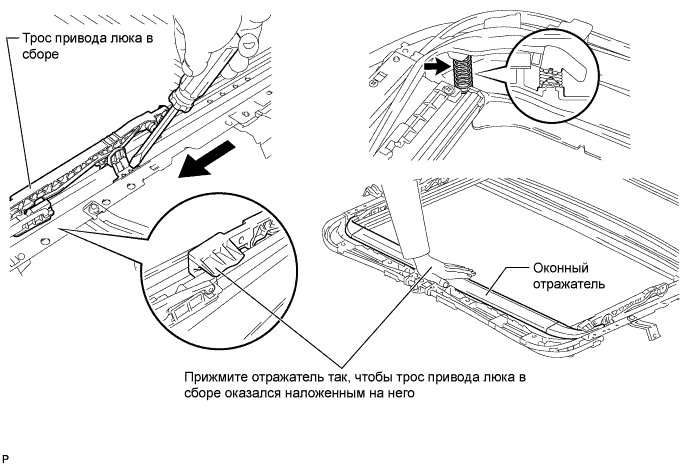

Вставьте трос привода люка.

Совместите трос привода люка с направляющей на панели кожуха люка и сдвиньте трос в направлении, указанном на рисунке стрелкой.

Отверткой сдвиньте трос привода люка в направлении, указанном на рисунке стрелкой, и установите его.

ПРИМЕЧАНИЕ:

Убедитесь, что указанная на рисунке стрелкой пружина установлена надежно.

УКАЗАНИЕ:

Прижмите отражатель, как показано на рисунке, чтобы трос привода люка оказался наложенным на него.

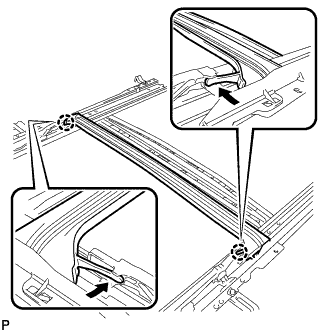

Введите в зацепление 2 захвата и установите водосточный желобок люка.

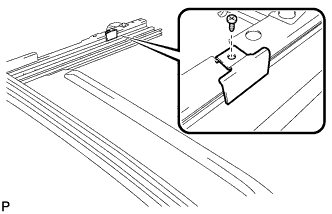

Установите боковые стопоры люка и закрепите их 2 винтами.

Момент затяжки:

2,0 Н*м{20 кгс*см, 18 фунт-сила-дюймов}

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

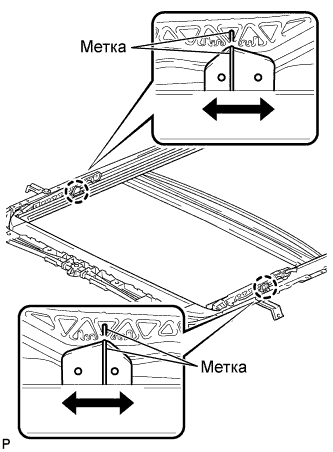

Отверткой сдвиньте трос привода люка в одном из направлений, указанных на рисунке стрелкой, и совместите метки.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

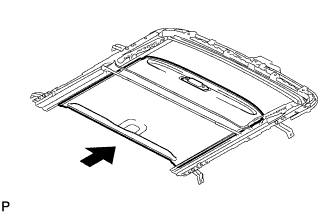

Вставьте солнцезащитную панель в кожух люка.

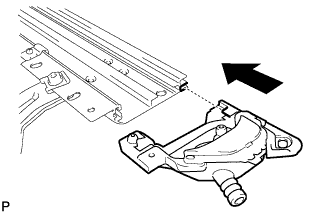

Установите левую часть люка в сборе в направляющую на кожухе люка, чтобы временно установить ее.

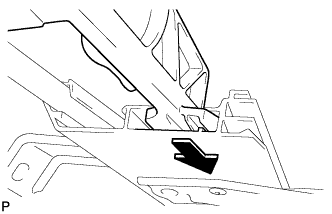

Установите левую часть люка в сборе и закрепите ее винтом.

Момент затяжки:

2,0 Н*м{20 кгс*см, 18 фунт-сила-дюймов}

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

Установите приводной механизм люка в сборе и закрепите его 2 болтами.

Момент затяжки:

5,4 Н*м{55 кгс*см, 48 фунт-сила-дюймов}
