Кожух Люка (Для 5-Дверных Моделей С Кузовом Типа Хэтчбэк) Разборка. Corolla ZZE150

Кузов. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Люк. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ

  2. СНИМИТЕ СОЛНЦЕЗАЩИТНУЮ ПАНЕЛЬ В СБОРЕ

  3. СНИМИТЕ ТРОС ПРИВОДА ЛЮКА В СБОРЕ

Кожух Люка (Для 5-Дверных Моделей С Кузовом Типа "Хэтчбэк") -- Разборка



1. СНИМИТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

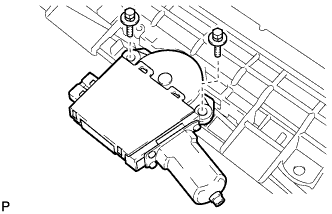

  1. Выверните 2 болта и снимите приводной механизм люка в сборе.



2. СНИМИТЕ СОЛНЦЕЗАЩИТНУЮ ПАНЕЛЬ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

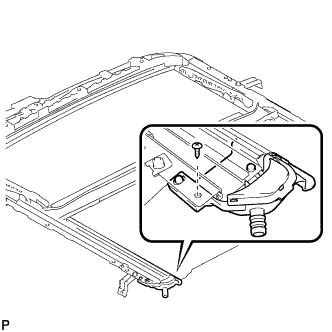

  1. Выверните винт и снимите левую часть люка в сборе.

    УКАЗАНИЕ:
    Порядок выполнения работ для правой и левой сторон одинаков.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Сдвиньте солнцезащитную панель назад и снимите ее.



3. СНИМИТЕ ТРОС ПРИВОДА ЛЮКА В СБОРЕ
ПРИМЕЧАНИЕ:
Разбирать трос привода люка разрешается только в случае замены.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

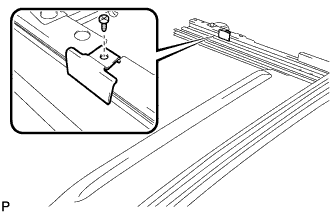

  1. Выверните винт и снимите боковые упоры люка.

    УКАЗАНИЕ:
    Порядок выполнения работ для правой и левой сторон одинаков.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Люк.Система Люка.Кожух Люка (Для 5-Дверных Моделей С Кузовом Типа Хэтчбэк) Разборка

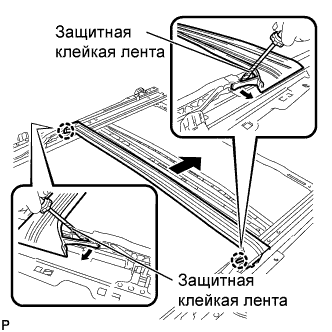

  1. При помощи отвертки освободите 2 захвата. Сдвиньте водосточный желобок назад и снимите его.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

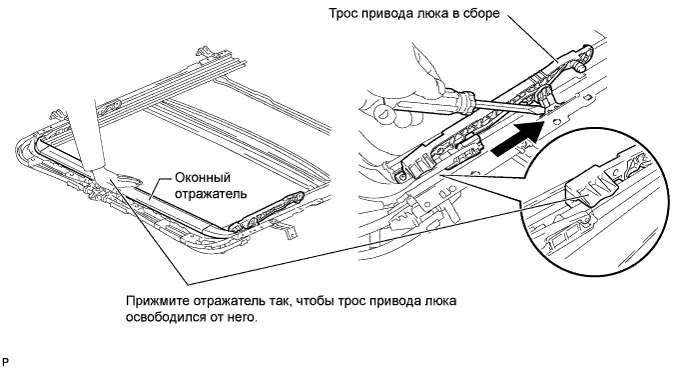

  1. Отверткой сдвиньте трос привода люка в направлении, указанном на рисунке стрелкой, и снимите его.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Люк.Система Люка.Кожух Люка (Для 5-Дверных Моделей С Кузовом Типа Хэтчбэк) Разборка

    УКАЗАНИЕ:
    Прижмите отражатель, как показано на рисунке, чтобы трос привода люка освободился от него.
