Кожух Люка (Для 3-Дверных Моделей С Кузовом Типа Хэтчбэк) Установка. Corolla ZZE150

Установите уплотнитель люка следующим образом.

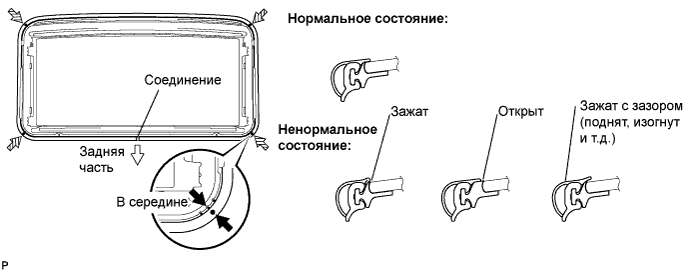

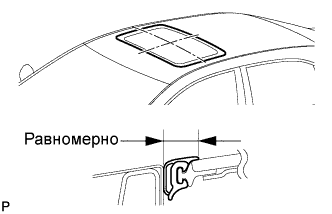

1. Уплотнитель должен быть установлен так, чтобы место стыковки находилось в середине задней стороны люка.


2. Совместите метки уплотнителя со средними метками на углах панели люка и закрепите уплотнитель.






3. Надежно закрепите соединитель уплотнителя.

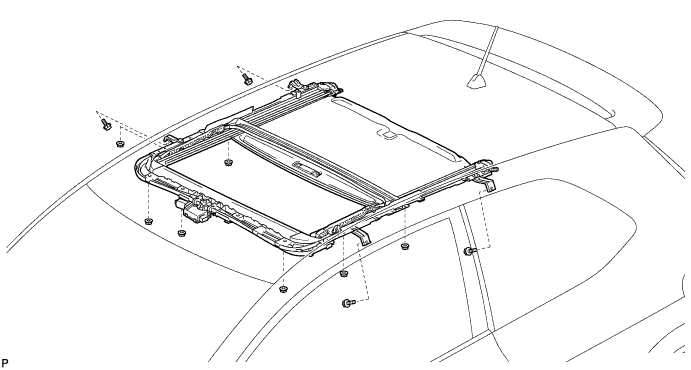

Установите кожух люка и закрепите его 4 болтами и 7 гайками.

Момент затяжки:

5,5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}

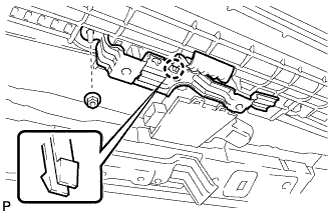

Введите в зацепление захват.

Закрепите кронштейн лампы освещения салона гайкой.

Момент затяжки:

5,5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}

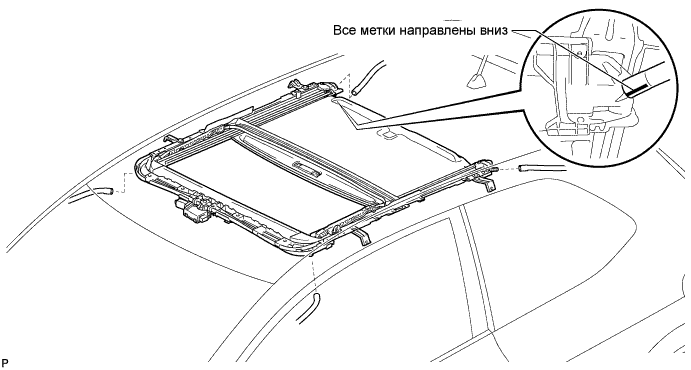

Подсоедините 4 сливных шланга люка таким образом, чтобы все метки были направлены вниз.

ПРИМЕЧАНИЕ:

Обязательно правильно устанавливайте сливные шланги, чтобы не допустить проникновения воды.

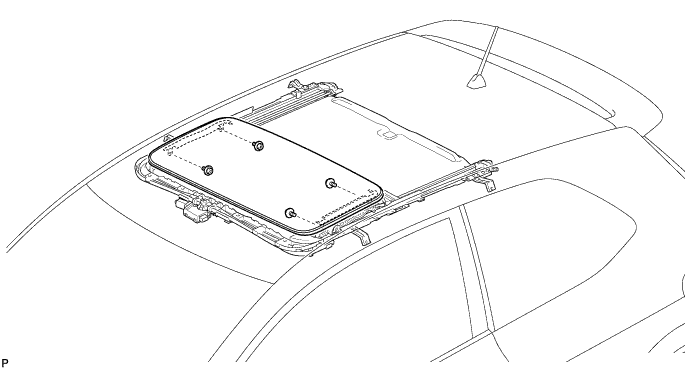

Временно установите стекло люка и наживите 4 винта с помощью торцевого ключа "torx" T25.

Выполните проверку уровня.

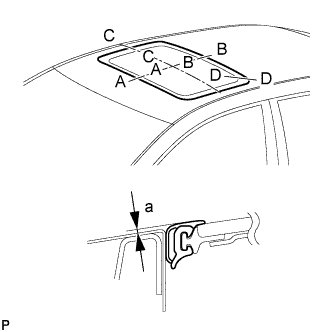

1. При полностью закрытом стекле люка проверьте разность уровней панели люка и верхней стороны уплотнителя.


   Номинальное значение / Номинальный режим:

   Регион назначения	Расстояние
   A-A	0 + 1,0 мм (0 + 0,039 дюйма) 0–2,0 мм (0–0,079 дюйма)
   B-B	0 + 2,0 мм (0 + 0,079 дюйма) 0–1,0 мм (0–0,039 дюйма)
   C-C	0 + 1,5 мм (0 + 0,059 дюйма) 0–1,5 мм (0–0,059 дюйма)
   D-D	0 + 1,5 мм (0 + 0,059 дюйма) 0–1,0 мм (0–0,039 дюйма)

   УКАЗАНИЕ:

   "+" означает условие, при котором стекло находится выше уровня панели. "-" означает условие, при котором стекло находится ниже уровня панели.

Выполните проверку зазоров.

1. Проверьте зазор между панелью крыши и стеклом люка.


   ПРИМЕЧАНИЕ:

   Зазор должен быть одинаковым со всех сторон.

После регулировки стекла люка затяните 4 винта с помощью торцевого ключа "torx" T25.

Момент затяжки:

4,0 Н*м{41 кгс*см, 35 фунт-сила-дюймов}

После регулировки стекла люка проверьте, нет ли протечек воды.

Если есть протечки, отрегулируйте люк заново.

Установите левую боковую облицовку люка и закрепите ее 5 захватами.

Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что кабель отсоединен от отрицательного (-) вывода аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности

Установите новую подушку безопасности занавесочного типа и закрепите ее 5 болтами.

Момент затяжки:

9,8 Н*м{100 кгс*см, 87 фунт-сила-дюймов}

ПРИМЕЧАНИЕ:

1. В случае снятия подушки безопасности занавесочного типа ее необходимо заменить новой.

2. При установке следите, чтобы подушка безопасности занавесочного типа не перекрутилась.


Установите подушку безопасности занавесочного типа с 4 фиксаторами на панель кузова.

ПРИМЕЧАНИЕ:

При установке следите, чтобы подушка безопасности занавесочного типа не перекрутилась.

Установите 4 штифта, как показано на рисунке.

ПРИМЕЧАНИЕ:

Убедитесь, что штыри фиксаторов надежно вдавлены.

Подсоедините разъем подушки безопасности занавесочного типа.

ПРИМЕЧАНИЕ:

При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

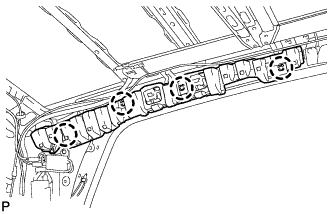

Введите в зацепление 4 захвата и установите заднюю распорную деталь левого бокового бруса.

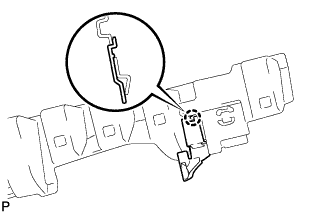

Введите в зацепление захват и установите заднюю распорную деталь левого бокового бруса № 3.

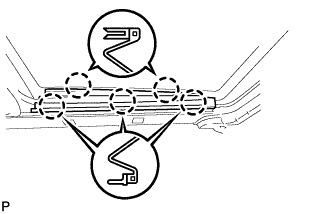

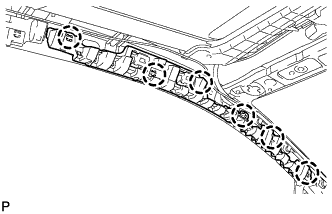

Введите в зацепление 6 захватов и установите заднюю распорную деталь левого бокового бруса.

Втяните обивку крыши в сборе внутрь автомобиля через дверь пассажира.

ПРИМЕЧАНИЕ:

Будьте осторожны, не повредите обивку крыши в сборе или отделку салона.

Введите в зацепление 2 крепежных крюка.

Установите 3 фиксатора.

Подсоедините разъем приводного механизма люка.

Подсоедините разъемы антенного шнура в сборе к правой задней стойке.

Подсоедините разъем антенного шнура в сборе к правой задней стойке с помощью болта.

Момент затяжки:

7,0 Н*м{71 кгс*см, 62 фунт-сила-дюймов}

Подсоедините разъем антенного шнура и введите в зацепление все зажимы на правой стойке ветрового стекла.

Подсоедините разъем жгута электропроводки крыши № 1 и введите в зацепление все зажимы на левой стойке ветрового стекла.

Подсоедините разъем жгута электропроводки крыши № 1 к распределительному блоку панели приборов.

ПРИМЕЧАНИЕ:

После установки убедитесь в том, что уплотнитель двери багажного отделения не мешает обивке крыши в сборе.

Для моделей с датчиком дождя:

1. Подсоедините разъем датчика дождя






2. Подсоедините разъем внутреннего зеркала заднего вида.


Совместите углубление в облицовочном молдинге проема люка с отметкой на обивке крыши и установите облицовочный молдинг проема люка.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Введите в зацепление 2 захвата.

Вставьте держатель противосолнечного козырька, как показано на рисунке.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

Введите в зацепление направляющую и захват, и установите колпак лампы освещения салона.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

Введите в зацепление 4 захвата и установите крышку лампы.

Установите основание переключателя освещения в салоне в лампу освещения салона № 1 и закрепите его 4 захватами.

Установите лампу освещения салона № 1 в сборе и закрепите ее 4 захватами.

Смонтируйте верхний поручень в сборе, как показано на рисунке.

Установите верхний поручень в сборе.

УКАЗАНИЕ:

Выполните эту же операцию для 3 других верхних поручней.

Установите 2 фиксатора на левый противосолнечный козырек в сборе.

Установите левый противосолнечный козырек и закрепите его 2 фиксаторами.

Введите в зацепление 4 захвата и установите крышку кронштейна противосолнечного козырька.

Подсоедините разъем.

Установите лампу индивидуального освещения в сборе и введите в зацепление 4 захвата и 4 фиксатора.

Введите в зацепление 2 захвата и установите крышку датчика дождя.

Введите в зацепление 6 захватов и временно установите крышку держателя стойки внутреннего зеркала заднего вида.

Чтобы установить крышку держателя стойки внутреннего зеркала заднего вида, надвиньте ее и введите в зацепление 2 захвата, как показано на рисунке.

Установите левую внутреннюю боковую облицовку крыши в сборе и закрепите ее 4 фиксаторами.

ПРИМЕЧАНИЕ:

После установки убедитесь в том, что уплотнитель двери багажного отделения не мешает левой внутренней боковой облицовке крыши в сборе.

Установите левую боковую облицовочную панель полки багажного отделения в сборе и закрепите 3 захватами и 4 фиксаторами.

ПРИМЕЧАНИЕ:

После установки убедитесь в том, что уплотнитель двери багажного отделения не мешает левой боковой облицовочной панели полки багажного отделения в сборе.

Подсоедините разъем.

Установите лампу освещения салона № 2 в сборе и закрепите ее захватом.

Установите защелку ремня для удержания багажа в сборе и закрепите ее болтом.

Введите в зацепление фиксатор.

Установите облицовочную накладку левой средней стойки кузова и закрепите ее 2 винтами.

Введите в зацепление 9 захватов, 8 фиксаторов и направляющую.

Установите левую переднюю наружную облицовочную панель в сборе и закрепите ее фиксатором.

Установите петлю спинки заднего сиденья в сборе и закрепите болтом.

Момент затяжки:

18 Н*м{185 кгс*см, 13 фунт-сила-футов}

Установите скобу левого переднего ремня с катушкой и преднатяжителем в сборе и закрепите 2 болтами.

Момент затяжки:

41 Н*м{420 кгс*см, 30 фунт-сила-футов}

Установите петлю спинки заднего сиденья в сборе и закрепите болтом.

Момент затяжки:

18 Н*м{185 кгс*см, 13 фунт-сила-футов}

Установите скобу правого переднего ремня с катушкой и преднатяжителем в сборе и закрепите ее 2 болтами.

Момент затяжки:

41 Н*м{420 кгс*см, 30 фунт-сила-футов}

Установите облицовочную накладку полки багажного отделения и закрепите ее 10 захватами.

ПРИМЕЧАНИЕ:

После установки убедитесь в том, что уплотнитель двери багажного отделения не мешает облицовочной накладке полки багажного отделения.

Установите облицовочную накладку полки багажного отделения и закрепите ее 10 захватами.

ПРИМЕЧАНИЕ:

После установки убедитесь в том, что уплотнитель двери багажного отделения не мешает облицовочной накладке полки багажного отделения.

Установите защелку ремня для удержания багажа в сборе и закрепите ее болтом.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

Установите левую напольную коробку полки багажного отделения и закрепите ее 2 гайками.

Введите в зацепление направляющую.

Установите правую напольную коробку полки багажного отделения и закрепите ее 2 гайками.

Установите напольную коробку полки багажного отделения и введите в зацепление направляющую.

Установите коврик заднего пола.

Установите коврик заднего пола.

Введите в зацепление 2 штыря.

Установите панель облицовки отделения для мелких вещей в сборе и подсоедините 2 подвески.

Совместите метку совмещения (зеленую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Введите в зацепление направляющую и 2 фиксатора, а затем установите боковую облицовочную накладку с левой стороны кожуха.

Введите в зацепление 12 захватов, а затем установите опорную накладку левой передней двери.

Совместите метку совмещения (розовую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема правой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Установите левое заднее сиденье в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите заднюю часть левого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Установите 2 фиксатора.

Закрепите переднюю часть левого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Введите в зацепление 8 захватов и установите накладки петли подушки заднего сиденья № 2.

Установите правое заднее сиденье в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите заднюю часть правого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Установите 2 фиксатора.

Закрепите переднюю часть правого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Установите центральный ремень безопасности заднего сиденья в сборе, правый замок ремня безопасности заднего сиденья в сборе, шайбу и болт.

Момент затяжки:

41 Н*м{420 кгс*см, 30 фунт-сила-футов}

ПРИМЕЧАНИЕ:

Не допускайте, чтобы крепление замка ремня безопасности заднего сиденья в сборе и выступающие части панели пола перекрывались.

Введите в зацепление 8 захватов и установите накладки петли подушки заднего сиденья № 2.

Установите переднее сиденье в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Подсоедините разъемы под сиденьем.

Временно закрепите переднее сиденье в сборе 4 болтами.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее заднее положение.

Затяните 2 болта на передней стороне сиденья.

Момент затяжки:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

УКАЗАНИЕ:

Затягивайте болты в порядке, указанном на рисунке.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее переднее положение.

Затяните 2 болта на задней стороне сиденья.

Момент затяжки:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

УКАЗАНИЕ:

Затягивайте болты в порядке, указанном на рисунке.

При горизонтальном перемещении переднего сиденья убедитесь, что левый и правый регуляторы перемещаются плавно и фиксируются одновременно.
Если регуляторы сиденья не фиксируются одновременно, ослабьте болты крепления сиденья и отрегулируйте положения регуляторов.

Введите в зацепление 2 захвата и установите щиток внутренней направляющей сиденья.

Введите в зацепление 2 захвата и установите щиток наружной направляющей сиденья.

При горизонтальном перемещении переднего сиденья убедитесь, что левый и правый регуляторы перемещаются плавно и фиксируются одновременно.
Если регуляторы сиденья не фиксируются одновременно, ослабьте болты крепления сиденья и отрегулируйте положения регуляторов.

Введите в зацепление 2 захвата и направляющую.

Установите нижнюю отделочную накладку панели приборов № 2 и закрепите ее 2 винтами <E> или <F>.

Введите в зацепление 2 захвата и направляющую.

Введите в зацепление 4 захвата и 2 направляющие.

Установите нижнюю отделочную накладку панели приборов № 1 и закрепите ее 2 винтами <E> или <F>.

Установите нижний лоток панели приборов и закрепите его 4 захватами.

Введите в зацепление направляющую.

Введите в зацепление 3 захвата и установите переднюю вставку вещевого ящика в облицовке туннеля пола № 1.

Введите в зацепление направляющую.

Введите в зацепление 3 захвата и установите переднюю вставку вещевого ящика в облицовке туннеля пола № 2.

Введите в зацепление 4 захвата.

Установите вещевой ящик в облицовке туннеля пола и закрепите его 4 болтами и 2 винтами.

Введите в зацепление 4 захвата.

Установите вещевой ящик в облицовке туннеля пола и закрепите его 4 болтами и 2 винтами.

Установите коврик вещевого ящика в облицовке туннеля пола.

Установите коврик вещевого ящика в облицовке туннеля пола.

Если устанавливается новая верхняя часть панели приборов в сборе.

1. Непосредственно перед установкой новой верхней части панели приборов в сборе отогните и обрежьте участки, показанные на рисунке (посадочные места для молдингов).


Если устанавливается новая верхняя часть панели приборов в сборе.

1. Наклейте защитную клейкую ленту в местах, показанных на рисунке.


Введите в зацепление 5 захватов.

ПРИМЕЧАНИЕ:

1. Устанавливая верхнюю панель приборов в сборе, будьте осторожны, не повредите ее и рулевое колесо в сборе.

2. Убедитесь, что жгут проводов не зажат в захватах.


Введите в зацепление 3 захвата и 4 фиксатора.

Заверните два винта <C> или <D>.

Заверните 2 болта <A> или <В> подушки безопасности пассажира.

Момент затяжки:

20 Н*м{204 кгс*см, 15 фунт-сила-футов}

Подсоедините разъем и установите верхнюю панель приборов в сборе.

Удалите защитную ленту.

Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что отрицательный (-) вывод аккумуляторной батареи отсоединен.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности

Подсоедините разъем.

Наклейте защитную клейкую ленту в месте, показанном на рисунке.

Вставьте ящик панели приборов в сборе в направлении, указанном на рисунке стрелкой (1), так чтобы коническая часть не касалась нижней отделочной накладки панели приборов № 1.

Нажмите на ящик панели приборов в сборе в направлении, указанном на рисунке стрелкой (2), так чтобы ввести в зацепление захват на верхней части ящика панели приборов с верхней частью панели приборов.

Введите в зацепление 3 захвата и 3 фиксатора.

Установите дверцу ящика панели приборов № 1 и закрепите ее 2 винтами <C> или <D>.

Установите концевую облицовку панели управления в сборе.

Вставьте дверцу перчаточного ящика в горизонтальном направлении и введите в зацепление 2 петли.

ПРИМЕЧАНИЕ:

Посадка дверцы на петли сверху может привести к деформации петель. Будьте внимательны, устанавливайте дверцу отделения перчаточного ящика строго горизонтально.

Отогните участки (A) и (B) в направлении, указанном на рисунке стрелками, чтобы ввести в зацепление 2 стопора.

Введите в зацепление захват, установите упор дверцы перчаточного ящика и установите дверцу перчаточного ящика в сборе.

Введите в зацепление 4 захвата и 6 фиксаторов.

Установите центральную нижнюю облицовочную накладку панели приборов и закрепите ее 2 винтами <E> или <F>.

Подсоедините разъем.

Введите в зацепление 7 захватов и установите корпус индикатора положения.

Введите в зацепление 4 захвата и 6 фиксаторов и установите центральную нижнюю облицовочную накладку панели приборов.

Введите в зацепление 7 захватов и установите верхнюю облицовку панели пола.

Подсоедините разъем.

Установите крышку вещевого ящика в облицовке туннеля пола и закрепите ее 4 фиксаторами.

Поверните рукоятку рычага переключения передач по часовой стрелке и закрепите ее.

Поверните рукоятку рычага переключения передач по часовой стрелке и закрепите ее.

Снимите защитную крышку.

Установите новый фиксатор <A> на левую стойку ветрового стекла.

Установите обивку левой стойки ветрового стекла и закрепите ее 2 фиксаторами и направляющей.

Установите новый фиксатор <A> на левую стойку ветрового стекла.

Установите обивку левой стойки ветрового стекла и закрепите ее 2 фиксаторами и направляющей.

Введите в зацепление 2 направляющие <B>.

Установите угловую часть обивки левой стойки ветрового стекла и закрепите ее 2 направляющими <А> и 5 захватами.

Удалите защитную ленту.

Снимите защитную крышку.

Установите новый фиксатор <A> на правую стойку ветрового стекла.

Установите обивку правой стойки ветрового стекла и закрепите ее 2 фиксаторами и направляющей.

Подсоедините разъем.

Введите в зацепление 3 направляющие, 5 захватов и 2 фиксатора и установите центральный регулятор температуры воздуха в салоне на панели приборов в сборе.

Введите в зацепление 4 фиксатора и установите левую отделочную накладку панели приборов.

Введите в зацепление 4 фиксатора и установите правую отделочную накладку панели приборов.

Подсоедините разъем и временно установите щиток приборов в сборе.

ПРИМЕЧАНИЕ:

При снятии щитка приборов в сборе старайтесь не повредить верхнюю панель приборов в сборе и щиток приборов в сборе.

Установите щиток приборов и закрепите его 4 винтами.

Введите в зацепление 2 захвата и 4 фиксатора и установите центральную облицовку панели управления.

Снимите защитную ленту с кожухом рулевой колонки.
