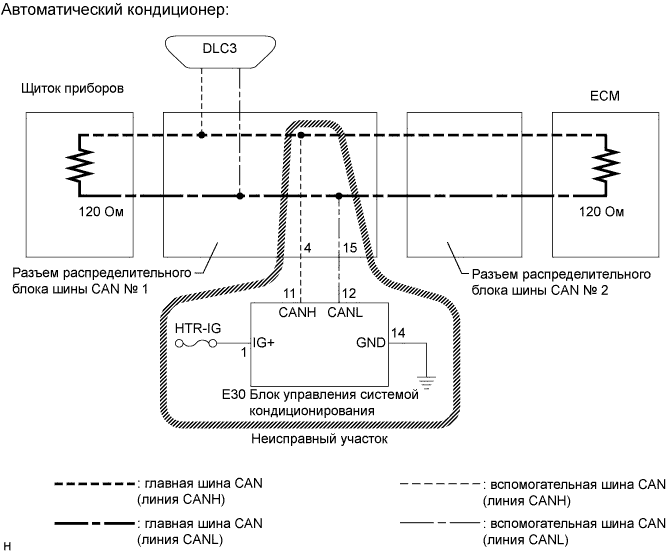

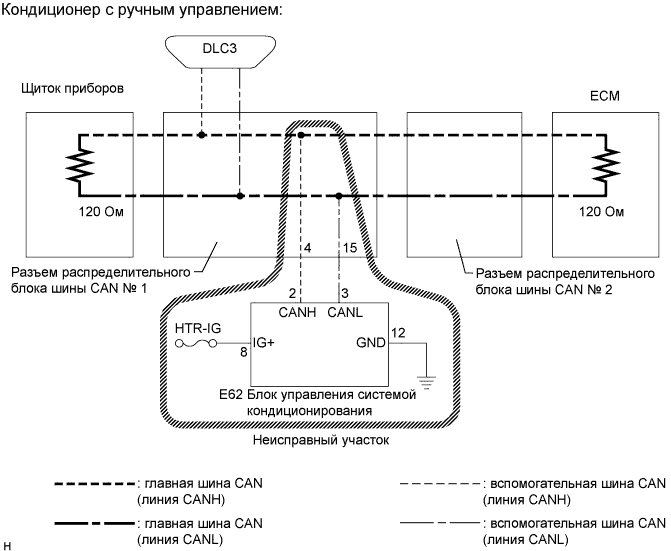

ОПИСАНИЕ

Неисправность	Признак	Неисправный участок
Прекращение обмена данными с блоком управления системой кондиционирования	В окне "Communication Bus Check" (проверка шин связи) портативного диагностического прибора не отображается "Air Conditioner" (система кондиционирования) Относится к "Режиму прекращения обмена данными с блоком управления системой кондиционирования" в "Таблице комбинации кодов DTC".	Цепь питания блока управления системой кондиционирования Вспомогательная шина или разъем блока управления системой кондиционирования Блок управления системой кондиционирования

Выключите зажигание перед измерением сопротивления главной и вспомогательной шин CAN.
После выключения зажигания убедитесь, что система оповещения о ключе, оставленном в замке зажигания, и система оповещения о невыключенном освещении не активированы.
Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая замок зажигания, другие переключатели и двери. Если необходимо открыть двери для проверки разъемов, откройте двери и не закрывайте их.

Управление замком зажигания, любыми выключателями, связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.
Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

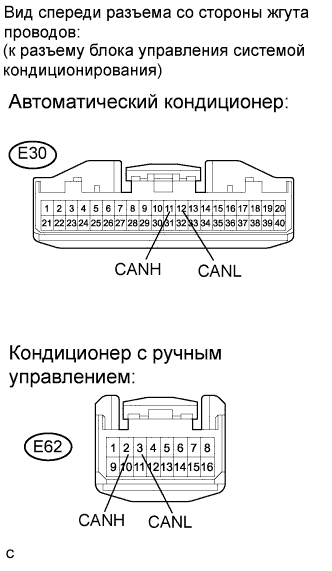

1.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ)

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Автоматический кондиционер:

Контакты для подключения диагностического прибора	Режим	Заданные условия
E30-11 (CANH) - E30-12 (CANL)	Замок зажигания в положении OFF (ВЫКЛ)	54–69 Ом

Кондиционер с ручным управлением:

Контакты для подключения диагностического прибора	Режим	Заданные условия
E62-2 (CANH) - E62-3 (CANL)	Замок зажигания в положении OFF (ВЫКЛ)	54–69 Ом

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ВСПОМОГАТЕЛЬНАЯ ШИНА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ)

OK

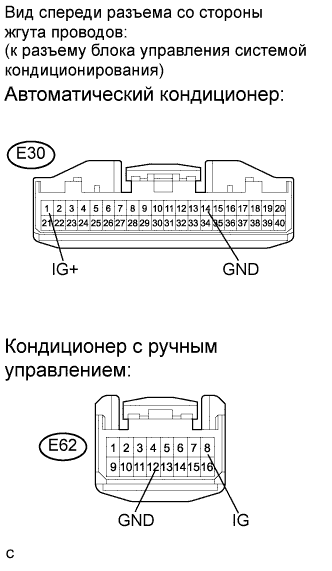

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (IG+, GND)

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

Номинальное напряжение:

Автоматический кондиционер:

Контакты для подключения диагностического прибора	Режим	Заданные условия
E30-1 (IG+) - масса	Зажигание включено (IG)	10-14 В

Кондиционер с ручным управлением:

Контакты для подключения диагностического прибора	Режим	Заданные условия
E62-8 (IG) - масса	Зажигание включено (IG)	10-14 В

Результат:

Результат	Следующий шаг
NG	А
OK (для моделей с кузовом типа "седан")	B
OK (для моделей с кузовом типа "хэтчбэк")	C

ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (Нажмите здесь)

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
