Передача Данных Can. Система Передачи Данных Can Прекращение Обмена Данными С Эбу Щитка Приборов

Передача Данных Can. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

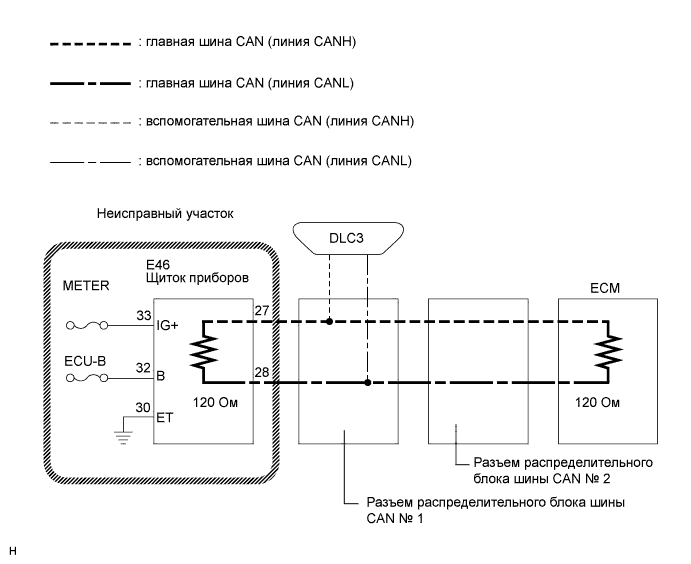

ОПИСАНИЕ

Неисправность	Признак	Неисправный участок
Прекращение обмена данными с ЭБУ щитка приборов	На экране "Communication Bus Check" (проверка шин связи) портативного диагностического прибора не отображается "Combination Meter" (щиток приборов). Относится к "режиму прекращения обмена данными с ЭБУ щитка приборов" в "ТАБЛИЦЕ КОМБИНАЦИИ КОДОВ DTC"	Цепь питания щитка приборов Главная шина или разъем щитка приборов Щиток приборов

"Combination Meter" (щиток приборов) относится к цепи, в которую включен щиток приборов.

Выключите зажигание перед измерением сопротивления главных и вспомогательных шин CAN.
После выключения зажигания убедитесь, что система оповещения о ключе, оставленном в замке зажигания, и система освещения не включены.
Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая замок зажигания, другие переключатели и двери. Если необходимо открыть какую-либо дверь для проверки разъемов, откройте двери и не закрывайте их.

Управление замком зажигания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.
Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

1.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN №1 НА ОБРЫВ (ГЛАВНАЯ ШИНА ЩИТКА ПРИБОРОВ)

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Режим	Заданные условия
E46-27 (CANH) - E46-28 (CANL)	Замок зажигания в положении OFF (ВЫКЛ)	108–132 Ом

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ПРОВОД ИЛИ РАЗЪЕМ ГЛАВНОЙ ШИНЫ CAN (ГЛАВНАЯ ШИНА ЭБУ ЩИТКА ПРИБОРОВ)

OK

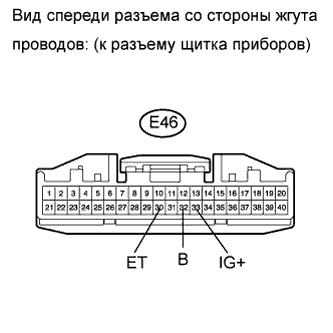

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Режим	Заданные условия
E46-33 (IG+) - масса	Зажигание включено (IG)	10-14 В
E46-32 (B) - масса	Всегда	10-14 В

Результат:

Результат	Следующий шаг
NG	А
OK (для моделей с кузовом типа "седан")	B
OK (для моделей с кузовом типа "хэтчбэк")	C

ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (Нажмите здесь)

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
