Стартер (Изготовление Tmc) Разборка. Corolla Auris

Отверните гайку и отсоедините вывод от контакта втягивающего реле стартера в сборе.

Ослабьте 2 гайки, удерживая втягивающее реле стартера в сборе на корпусе стартера.

Потяните втягивающее стартера в сборе и, поднимая переднюю часть втягивающего реле стартера в сборе, отсоедините кольцо плунжера от рычага привода и втягивающего реле стартера в сборе.

Выверните 2 стяжных болта и извлеките станину магнита вместе с якорем.

Выверните 2 винта и, прижимая вывод, снимите крышку со стороны коллектора.

ПРИМЕЧАНИЕ:

Чтобы щеткодержатель и пылезащитный колпак не задевали друг за друга, снимайте крышку со стороны коллектора под углом.

С помощью отвертки отожмите пружину и отсоедините щеткодержатель.

Отсоедините 4 щетки, а затем снимите щеткодержатель.

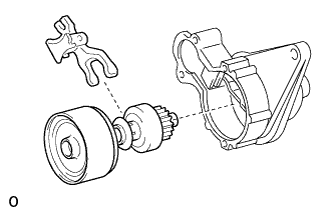

Снимите рычаг привода и пусковую муфту с амортизатором с корпуса стартера.

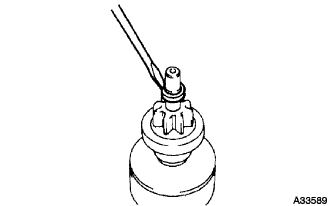

С помощью отвертки продвиньте упорное кольцо к пусковой муфте.

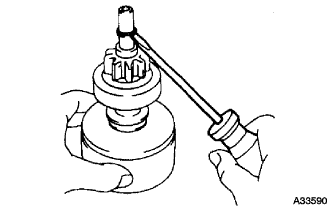

С помощью отвертки отделите пружинное стопорное кольцо.

Снимите упорное кольцо и пусковую муфту с планетарного вала.
