Система Зажигания -- Проверка Без Снятия С Автомобиля


УКАЗАНИЕ:
В данном разделе понятия "холодное состояние" и "горячее состояние" относятся к температуре катушек. "Холодное состояние" означает приблизительно от -10 до 50°C (14-122°F). "Горячее состояние" означает приблизительно 50-100°C (122-212°F).


1. ПРОВЕРЬТЕ КАТУШКУ ЗАЖИГАНИЯ И ИСКРУ НА МАССУ

  1. Проверьте наличие кодов DTC.

    ПРИМЕЧАНИЕ:
    В случае вывода кода DTC выполните соответствующую процедуру поиска неисправностей.


  1. Убедитесь в наличии искры.

    1. Снимите 4 свечи зажигания (Нажмите здесь).



      2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

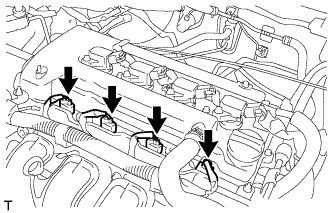

    2. Отсоедините 4 разъема форсунок.



      3. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

    3. Установите свечу зажигания в катушку зажигания и подсоедините разъем катушки зажигания.

    4. Соедините свечи зажигания с массой.

    5. Убедитесь, что при прокрутке двигателя возникает искра.

      ПРИМЕЧАНИЕ:
      1. Соедините свечу зажигания с массой во время прокручивания коленчатого вала двигателя стартером.
      2. Если катушка зажигания подверглась физическим ударам, замените ее.
      3. Не прокручивайте коленчатый вал двигателя дольше 2 секунд.
      Если искры не образуются, выполните следующие действия.

  1. Выполните проверку искры на массу в порядке, указанном ниже.

    1. Проверьте надежность подключения разъема катушки зажигания (с усилителем зажигания) со стороны жгута проводов.

      Результат:
      Результат
      		Следующий шаг
      NG
      		Подсоедините надежно
      OK
      		Перейдите к следующему шагу

    2. Выполните проверку "искры" на массу для каждой катушки зажигания с усилителем зажигания.

      1. Замените катушку зажигания с усилителем зажигания.
      2. Снова выполните проверку "искры" на массу.
      Результат:
      Результат
      		Следующий шаг
      OK
      		Замените катушку зажигания с усилителем зажигания.
      NG
      		Перейдите к следующему шагу

    3. Проверьте свечу зажигания.

      Результат:
      Результат
      		Следующий шаг
      NG
      		Замените свечу зажигания.
      OK
      		Перейдите к следующему шагу

    4. Убедитесь, что питание поступает на катушку зажигания с усилителем зажигания.

      1. Поверните замок зажигания в положение ON (ВКЛ).
      2. Убедитесь, что на положительный (+) контакт катушки зажигания подается напряжение аккумуляторной батареи.
      Результат:
      Результат
      		Следующий шаг
      NG
      		Проверьте проводку между замком зажигания и катушкой зажигания с усилителем зажигания.
      OK
      		Перейдите к следующему шагу

    5. Измерьте сопротивление датчика положения коленчатого вала (Нажмите здесь).

      Результат:
      Результат
      		Следующий шаг
      NG
      		Замените датчик положения коленчатого вала.
      OK
      		Перейдите к следующему шагу

    6. Проверьте контакт IGT ECM (Нажмите здесь).

      Результат:
      Результат
      		Следующий шаг
      NG
      		Проверьте ECM
      OK
      		Отремонтируйте проводку между катушкой зажигания и ECM.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Подсоедините 4 разъемов форсунок.

  1. Установите 4 свечи зажигания (Нажмите здесь).



2. ПРОВЕРЬТЕ СВЕЧУ ЗАЖИГАНИЯ
ПРИМЕЧАНИЕ:
Не пользуйтесь для очистки проволочной щеткой.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Зажигания 4Zz-Fe.Система Зажигания.Система Зажигания Проверка Без Снятия С Автомобиля

  1. Проверьте электрод.

    1. С помощью мегомметра измерьте сопротивление изоляции.

      Номинальное сопротивление:
      10 МОм или более
      УКАЗАНИЕ:
      1. Если результат проверки не отвечает требованиям, очистите свечу с помощью прибора для очистки свечей зажигания и снова измерьте сопротивление.
      2. Если мегомметр отсутствует, выполните следующую простую проверку.


  1. Альтернативный метод проверки:

    1. Быстро разгоните двигатель до 4000 об/мин 5 раз.

    2. Снимите свечу зажигания.



      3. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

    3. Осмотрите свечу зажигания.
      Если электрод сухой, свеча зажигания работает должным образом. Если электрод влажный, перейдите к следующему шагу.

  1. Убедитесь в отсутствии повреждений резьбы и изолятора свечи зажигания.
    При наличии повреждений замените свечу зажигания.

    Рекомендуемые свечи зажигания:
    Изготовитель
    		Изделие
    DENSO
    		K16R-U11
    BOSCH
    		FR8KCU


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Зажигания 4Zz-Fe.Система Зажигания.Система Зажигания Проверка Без Снятия С Автомобиля

  1. Проверьте межэлектродный зазор свечи зажигания.

    Максимальный межэлектродный зазор свечи зажигания, бывшей в употреблении:
    Изготовитель
    		Межэлектродный зазор
    DENSO
    		1,41 мм (0,056 дюйма)
    BOSCH
    		1,18 мм (0,046 дюйма)
    Если зазор превышает максимально допустимый, отрегулируйте межэлектродный зазор.
    Межэлектродный зазор новой свечи зажигания:
    Изготовитель
    		Межэлектродный зазор
    DENSO
    		1,0–1,1 мм (0,039–0,043 дюйма)
    BOSCH
    		0,9-1,0 мм (0,035-0,039 дюйма)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Зажигания 4Zz-Fe.Система Зажигания.Система Зажигания Проверка Без Снятия С Автомобиля

  1. Очистите свечу зажигания.
    При наличии на электроде следов влажного нагара очистите электрод с помощью прибора для очистки свечей зажигания, а затем высушите его.

    Давление воздуха:
    588 кПа (6 кгс/см2, 85 фунтов на кв. дюйм)
    Продолжительность:
    не более 20 секунд
    УКАЗАНИЕ:
    Прибор для очистки свечей зажигания разрешается использовать, только если на электроде отсутствуют следы масла. При наличии следов масла удалите их с помощью бензина перед использованием прибора для очистки свечей зажигания.
