Генератор (Для Моделей С Силой Тока 90 A) Снятие. Corolla Auris

Двигатель. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Система Зарядки 1Zr-Fe. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  2. СНИМИТЕ ПРАВУЮ ЗАДНЮЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ

  3. СНИМИТЕ ВЕРХНИЙ ВОЗДУШНЫЙ ОТРАЖАТЕЛЬ РАДИАТОРА

  4. СНИМИТЕ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ № 2

  5. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ

  6. СНИМИТЕ ГЕНЕРАТОР В СБОРЕ

Генератор (Для Моделей С Силой Тока 90 A) -- Снятие



1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ


2. СНИМИТЕ ПРАВУЮ ЗАДНЮЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ


3. СНИМИТЕ ВЕРХНИЙ ВОЗДУШНЫЙ ОТРАЖАТЕЛЬ РАДИАТОРА


4. СНИМИТЕ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ № 2


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Возьмитесь сзади за крышку и поднимите ее, чтобы разъединить 2 передних фиксатора крышки. Продолжайте поднимать крышку так, чтобы освободить 2 передних фиксатора крышки, после чего снимите крышку.

    ПРИМЕЧАНИЕ:
    Попытка освободить задний и передние фиксаторы за один прием может привести к поломке крышки.


5. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Зарядки 1Zr-Fe.Система Зарядки.Генератор (Для Моделей С Силой Тока 90 A) Снятие

  1. Ослабьте болты A и В.

  1. Ослабьте болт C и снимите поликлиновой ремень.

    ПРИМЕЧАНИЕ:
    Не ослабляйте болт D.


6. СНИМИТЕ ГЕНЕРАТОР В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите заглушку контакта.

  1. Отверните гайку и отсоедините жгут проводов от контакта B.

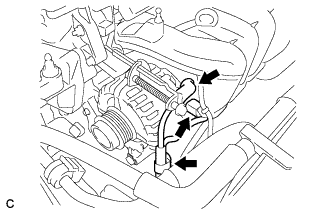

  1. Отсоедините разъем и зажим жгута проводов.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

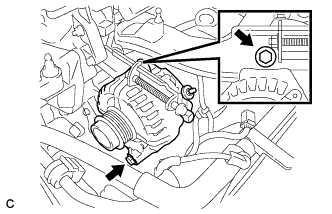

  1. Выверните 2 болта и снимите генератор в сборе.

  1. Выверните болт и снимите кронштейн зажима жгута проводов.
