Двигатель. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Система Запуска 1Zr-Fe. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
УСТАНОВИТЕ СТАРТЕР В СБОРЕ (для моделей с механической трансмиссией "multimode")
УСТАНОВИТЕ СТАРТЕР В СБОРЕ (для моделей с механической трансмиссией)
ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ (-) ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ
Стартер (Изготовление Tmc) -- Установка |
| 1. УСТАНОВИТЕ СТАРТЕР В СБОРЕ (для моделей с механической трансмиссией "multimode") |
Закрепите стартер в сборе 2 болтами.
- Момент затяжки:
- 37 Н*м{377 кгс*см, 27 фунт-сила-футов}
 |
Подсоедините разъем.
Закрепите контакт 30 гайкой.
- Момент затяжки:
- 9,8 Н*м{100 кгс*см, 87 фунт-сила-дюймов}
Закройте заглушку контакта.
Закрепите кронштейн жгута проводов болтом.
- Момент затяжки:
- 8,4 Н*м{85 кгс*см, 74 фунт-сила-дюймов}
 |

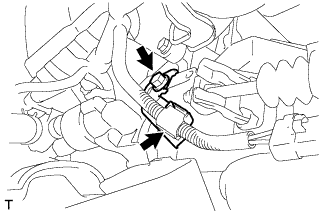

Установите 2 зажима жгута проводов.
Закрепите кронштейн жгута проводов болтом.
- Момент затяжки:
- 13 Н*м{130 кгс*см, 9,4 фунт-сила-футов}
 |
Установите зажим жгута проводов.
| 2. УСТАНОВИТЕ СТАРТЕР В СБОРЕ (для моделей с механической трансмиссией) |
Закрепите стартер в сборе 2 болтами.
- Момент затяжки:
- 37 Н*м{377 кгс*см, 27 фунт-сила-футов}
|
Подсоедините разъем.
Закрепите контакт 30 гайкой.
- Момент затяжки:
- 9,8 Н*м{100 кгс*см, 87 фунт-сила-дюймов}
Закройте заглушку контакта.
Закрепите кронштейн жгута проводов болтом.
- Момент затяжки:
- 8,4 Н*м{85 кгс*см, 74 фунт-сила-дюймов}
|
Установите 2 зажима жгута проводов.
| 3. УСТАНОВИТЕ ВЕРХНИЙ ВОЗДУШНЫЙ ОТРАЖАТЕЛЬ РАДИАТОРА |
| 4. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ (-) ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ |
