  1. REMOVE NO. 1 ENGINE COVER

  2. REMOVE NO. 1 VACUUM SWITCHING VALVE ASSEMBLY

Электровакуумный Клапан -- Снятие



1. REMOVE NO. 1 ENGINE COVER


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Detach the 4 clips and remove the engine cover.



2. REMOVE NO. 1 VACUUM SWITCHING VALVE ASSEMBLY


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Снижения Токсичности Отработавших Газов 1Ad-Ftv.Система Снижения Токсичности Отработавших Газов.Электровакуумный Клапан Снятие

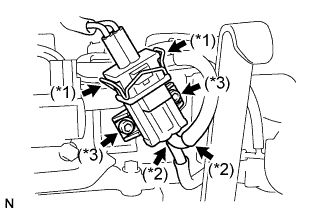

  1. Pinch the clip as illustrated, then pull out the vacuum switching valve connector (*1).

  1. Disconnect the 2 vacuum hoses (*2).

  1. Using a hexagon socket wrench, remove the 2 bolts and No. 1 vacuum switching valve assembly (*3).
