Электровакуумный Клапан Установка. Corolla Auris

Двигатель. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Система Снижения Токсичности Отработавших Газов 2Ad-Fhv. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. INSTALL NO. 1 VACUUM SWITCHING VALVE ASSEMBLY

  2. INSTALL NO. 1 ENGINE COVER

Электровакуумный Клапан -- Установка



1. INSTALL NO. 1 VACUUM SWITCHING VALVE ASSEMBLY


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Снижения Токсичности Отработавших Газов 2Ad-Fhv.Система Снижения Токсичности Отработавших Газов.Электровакуумный Клапан Установка

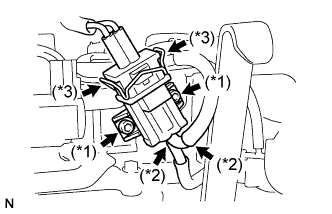

  1. Using a hexagon socket wrench, install the No. 1 vacuum switching valve with the 2 bolts (*1).

    Момент затяжки:
    5.0 Н*м{51 кгс*см, 44 фунт-сила-дюймов}

  1. Connect the 2 vacuum hoses (*2).

  1. Connect the vacuum switching valve connector (*3).



2. INSTALL NO. 1 ENGINE COVER


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Attach the 4 clips to install the engine cover.

    ПРИМЕЧАНИЕ:
    1. Line up the 4 grommets using the oil filler cap and oil dipstick as guides.
    2. Push down on the four locations shown to install the cover.
