Блок Сцепления (Для C53A) -- Снятие |
| 1. СНИМИТЕ МЕХАНИЧЕСКУЮ ТРАНСМИССИЮ "MULTIMODE" (для моделей с трансмиссией C53A) |

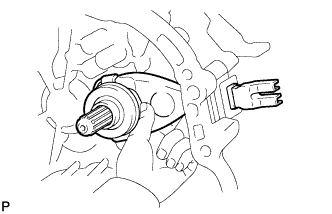

| 2. СНИМИТЕ ВИЛКУ ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ В СБОРЕ |
Снимите вилку выключения сцепления вместе с подшипником выключения сцепления с механической трансмиссии "multimode".
 |
| 3. СНИМИТЕ ЧЕХОЛ ВИЛКИ ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ |
Снимите чехол вилки выключения сцепления с механической трансмиссии "multimode".
| 4. СНИМИТЕ ПОДШИПНИК ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ В СБОРЕ |
Снимите подшипник выключения сцепления и фиксатор с вилки выключения сцепления.
| 5. СНИМИТЕ ЧЕХОЛ ОПОРЫ ВИЛКИ ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ |
Снимите чехол опоры вилки выключения сцепления с опоры вилки выключения сцепления.
 |
| 6. СНИМИТЕ ОПОРУ ВИЛКИ ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ |
Снимите опору вилки выключения сцепления с переднего картера трансмиссии.
 |
Снимите с механической трансмиссии опору вилки выключения сцепления.
| 7. СНИМИТЕ КОЖУХ СЦЕПЛЕНИЯ В СБОРЕ |
 |
Совместите сборочные метки кожуха сцепления и маховика.
Ослабьте все установочные болты, отворачивая их за одну операцию на один оборот, пока не ослабнет натяжение пружины.
Выверните 6 установочных болтов и снимите кожух сцепления.
- ПРИМЕЧАНИЕ:
- Будьте осторожны, не уроните ведомый диск сцепления.
| 8. СНИМИТЕ ВЕДОМЫЙ ДИСК СЦЕПЛЕНИЯ В СБОРЕ |
- ПРИМЕЧАНИЕ:
- Не допускайте попадания масла и посторонних материалов на вкладыш ведомого диска сцепления в сборе, нажимной диск сцепления и поверхность маховика.
