Трансмиссия. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Сцепление. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Блок Сцепления (Для C53) -- Снятие |
| 1. СНИМИТЕ МЕХАНИЧЕСКУЮ ТРАНСМИССИЮ В СБОРЕ (для моделей с трансмиссией C53) |

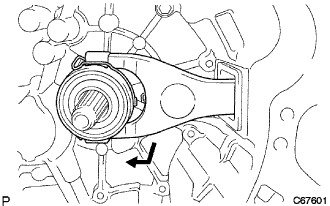

| 2. СНИМИТЕ ВИЛКУ ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ В СБОРЕ |
Снимите вилку выключения сцепления вместе с подшипником выключения сцепления с механической трансмиссии.
 |
| 3. СНИМИТЕ ПОДШИПНИК ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ В СБОРЕ |
Снимите подшипник выключения сцепления и фиксатор с вилки выключения сцепления.
 |

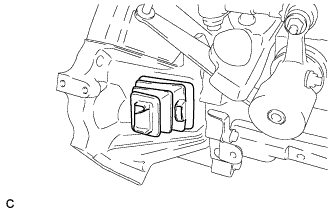

| 4. СНИМИТЕ ЧЕХОЛ ВИЛКИ ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ |
Снимите чехол вилки выключения сцепления с механической трансмиссии в блоке с главной передачей.
 |

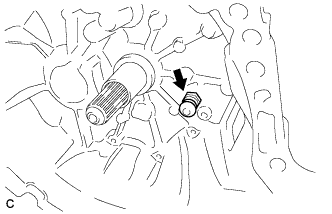

| 5. СНИМИТЕ ОПОРУ ВИЛКИ ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ |
Снимите с механической трансмиссии опору вилки выключения сцепления.
 |
| 6. СНИМИТЕ КОЖУХ СЦЕПЛЕНИЯ В СБОРЕ |
 |
Совместите метки на кожухе сцепления в сборе и маховике.
Ослабьте все установочные болты, отворачивая их за одну операцию на один оборот, пока не ослабнет натяжение пружины.
Выверните установочные болты и снимите кожух сцепления.
- ПРИМЕЧАНИЕ:
- Будьте осторожны, не уроните ведомый диск сцепления.
| 7. СНИМИТЕ ВЕДОМЫЙ ДИСК СЦЕПЛЕНИЯ В СБОРЕ |
- ПРИМЕЧАНИЕ:
- Не допускайте попадания масла и посторонних материалов на вкладыш ведомого диска сцепления в сборе, нажимной диск сцепления и поверхность маховика.
